Linsenschraubem5x0.8 Mm 16 Mm Alu Blau

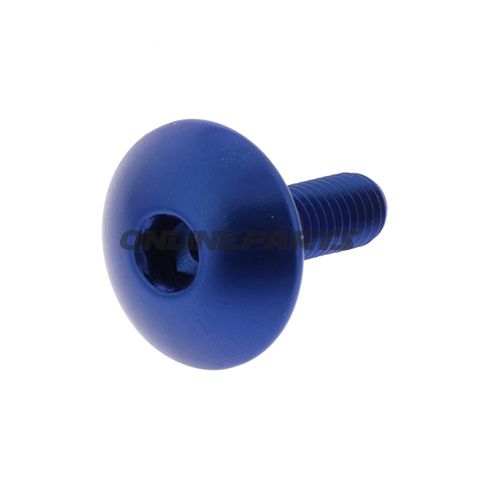

Linsenschraube JMP Bolt M5 x 0,8 — Pan Head Schraube aus anodisiertem Aluminium, Länge 16 mm

Das Produkt ist eine Panhead-Schraube (Linsenschraube) M5 x 0,8 mm von JMP, hergestellt aus hochfestem Flugzeugaluminium und mit farbiger Anodisierung in Blau oberflächenbehandelt. GTIN 4043981356977 und die Herstellerartikelnummer (MPN) 775.02.76 sind dem Produkt zugeordnet und können bei Bestellung oder Identifikation verwendet werden.

Funktion und Anwendung

• Entworfen als Standard-Panhead-Schraube für Maschinen- und Motorfahrzeuganwendungen, bei denen eine geringe Profilhöhe und ästhetische Oberfläche gewünscht wird.
• primär zum Befestigen von Verkleidungen, Kunststoffteilen, Halterungen und kleineren Komponenten an Motorrädern, Rollern und ähnlicher Ausrüstung vorgesehen, wo die Gewindegröße M5 spezifiziert ist.
• Inbus-Antrieb (imbus) sorgt für gute Drehmomentübertragung beim Montieren mit Innensechskant-Schlüssel.

Material und Oberflächenschutz

• Aus Hochleistungs-Flugaluminium gefertigt — leicht und korrosionsbeständig im Vergleich zu unbehandeltem Stahl.
• Anodisierte Oberflächen in Blau bieten Schutz vor Korrosion und eine einheitliche Farbgebung. Die Anodisierung erhöht die Oberflächenhärte, ändert jedoch weder die geometrische Stärke der Gewinde noch die grundlegenden Festigkeitseigenschaften des Materials signifikant.
• Die Materialwahl führt zu ca. 60% geringeren Gewichts im Vergleich zu vergleichbarem rostfreiem Stahl, was in gewichtsreduzierenden Anwendungen relevant sein kann; Aluminiumkomponenten weisen jedoch typischerweise geringere Tragfestigkeit bei Punktbelastungen als Stahl auf und sollten entsprechend dimensioniert werden.

Technische Daten

• Typ: Standard-Schraube / Bolt, Panhead (Linsenschraube)
• Gewinde: M5 x 0,8
• Gewinde-Durchmesser: 5 mm
• Gesamtlänge: 16 mm
• Kopfdurchmesser: ca. 16 mm (angegeben als spezielle Eigenschaft)
• Antrieb: Inbus (imbus)
• Material: Aluminium
• Oberfläche: anodisiert (blau)
• Dichtung/Unterlegscheibe: geliefert ohne Dichtung oder Scheibe
• Hersteller: JMP (JMP Bolt)

Kompatibilität und Montagehinweise

• Passt in Standard-M5-Gewindelöcher und Muttern. Prüfen Sie Passgenauigkeit und Längenanforderungen am Montageort, um Über-/Unterlauf zu vermeiden.
• Aufgrund des Aluminiummaterials sollte beim Anziehen das korrekte Drehmoment verwendet werden — vermeiden Sie Überspannung, da Aluminiumgewinde leichter als Stahl versagen können. Verwenden Sie nach Möglichkeit einen Drehmomentschlüssel bei kritischen Verbindungen.
• Bei Kontaktflächen zu härteren Metallen kann in aggressiven Umgebungen galvanische Korrosion auftreten; erwägen Sie geeignete Behandlung oder den Einsatz passender isolierender Unterlegscheiben oder Beschichtungen an den Kontaktflächen.

Vorteile und Einschränkungen

• Vorteile: geringes Gewicht, korrosionsbeständige anodisierte Oberfläche, ansprechende blaue Optik für ästhetische oder farbcodierte Anwendungen.
• Einschränkungen: Aluminium hat geringere Flächenfestigkeit als Stahl und ist anfälliger für Verschleiß durch wiederholte Demontage. Nicht geeignet als Ersatz für sicherheitskritische oder hochbelastete Schrauben ohne Bewertung.

Produktdaten des Herstellers JMP (MPN 775.02.76, GTIN 4043981356977) können verwendet werden, um das korrekte Bauteil bei Ersatzteilbestellungen sicherzustellen. Wenn Sie unsicher sind, ob es in einer bestimmten Montage geeignet ist, empfiehlt es sich, Drehmomentanforderungen, Gewindetiefe und Materialkontakt mit der relevanten technischen Dokumentation oder Bedienungsanleitung abzugleichen.
