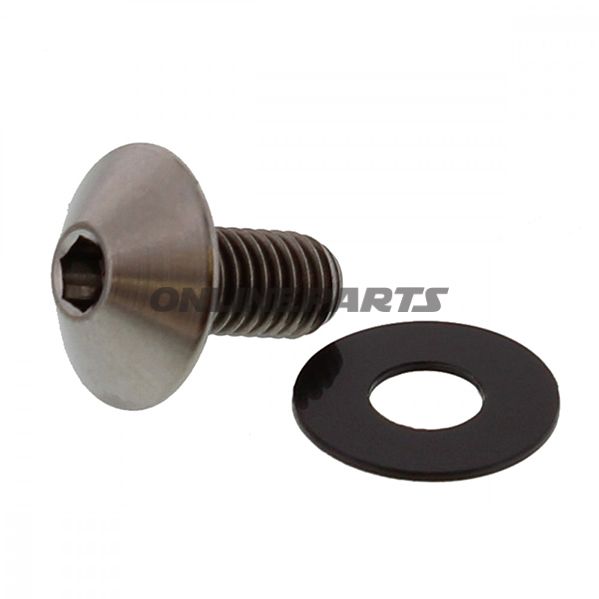

Linsenschraube JMP Bolt M5 x 0,8 – 10 mm, Titan
Produktübersicht: Diese Linsenschraube von JMP (MPN 775.86.53, GTIN 4043981390292) ist eine M5 x 0,8 Schraube mit ovalem/ abgerundetem Kopf und einer Gesamtlänge von 10 mm. Der Schraubenkopf hat ein flaches Profil (ca. 12 mm Durchmesser) und wird mit einer Innensechskant (Inbus) betrieben, was sie für Anwendungen geeignet macht, bei denen der Platz über dem Gewinde begrenzt ist oder ein niedriges Kopfprofil bevorzugt wird.
Funktion und Anwendung: Die Linsenschraubenform (Kuppel-/Schirmenkopf) verteilt den Druck gleichmäßiger auf der Oberfläche verglichen mit einem Flachkopfschraubenkopf und reduziert das Risiko, in weiche Materialien hineinzuschneiden. Der Innensechskant erleichtert das Anziehen und Lösen mithilfe eines geeigneten Inbusschlüssels und ist bei Montage auf Motorrädern, Karosserieteilen, Instrumententrägern und anderen Komponenten üblich, bei denen Ästhetik und Platz wichtige Faktoren sind.
Materialeigenschaften: Die Schraube ist aus 6Al-4V (Titan Grade 5) Legierung aus Titan hergestellt, was folgende praktische Eigenschaften bietet:
- Sehr gute Korrosionsbeständigkeit in üblichen Umgebungen, was Rostgefahr an sichtbaren Befestigungspunkten und Karosserieteilen reduziert.
- Hohe Festigkeit bei geringem Gewicht — die Legierung hat eine höhere Zugfestigkeit als herkömmlicher Stahlschrottqualität 8.8, ist jedoch ca. 42 % leichter als Stahl, was relevant bei der Gewichtseinsparung in Gesamtkonstruktionen ist.
- Gute Biokompatibilität und Wärmebeständigkeit in normalen Motor- und Straßenumgebungen; jedoch wird eine antibiotische oder chemische Beeinflussung vor Anwendung für spezifische Chemikalien empfohlen.
Oberfläche und Dichtung: Die Schraubenoberfläche ist in roher Titanfarbe (Titan-Grau) ohne zusätzliche Beschichtung gefertigt. Eine Plastdichtung wird beigefügt bzw. als Dichtung verwendet, um die Montagefläche zu schützen und eine gewisse Vibrationsdämpfung zu erzeugen.
Technische Daten (wesentliche Punkte):
- Typ: Standardbolzen / Schraube
- Gewinde: M5 x 0,8
- Durchmesser: 5 mm
- Länge: 10 mm
- Kopfgeometrie: Linsenschraube / Pan / Dome
- Antrieb: Innensechskant (Inbus)
- Material: Titan (6Al-4V, Grade 5)
- Oberfläche: Unbehandelt/titanfarbig
- Dichtung: Kunststoffdichtung
- Spezialdetail: Kleiner Kopf (ca. 12 mm)
- Hersteller: JMP (JMP Bolt)
Kompatibilität und Anwendungsüberlegungen: Die Abmessungen (M5 x 0,8, 10 mm) sind Standard und passen in viele gängige Gewindeeinsätze an Motorrädern und Zubehör. Aufgrund der relativen Steifigkeit von Titan und der geringeren Widerstandsfähigkeit gegen Kratzer im Vergleich zu gehärtetem Stahl sollten Sie die Drehmomentwerte überprüfen und eine korrekte Drehmomentsteuerung bei der Montage anwenden, um Überdrehen oder Beschädigungen des Gewindes in weicheren Basismaterialien (z. B. Aluminium) zu vermeiden. Bei Verbindungen mit Stahltteilen kann in aggressiven Umgebungen galvanische Korrosion auftreten; isolierende Dichtungen oder geeignete Behandlung sollten falls nötig verwendet werden.
Qualität und Rückverfolgbarkeit: Das Produkt ist als Hersteller JMP (MPN 775.86.53) und GTIN 4043981390292 gekennzeichnet, was eine Identifikation des Artikels in Ersatzteil- und Instandhaltungsdokumentationen ermöglicht.
Gebrauchsanweisung — kurze Empfehlungen:
- Verwenden Sie das passende Unnbracho-Schlüsselmaß, um Abrunden der Innensechskantprofil zu vermeiden.
- Ziehen Sie nach dem empfohlenen Drehmoment für M5 im konkreten Basismaterial fest; vermeiden Sie Überdrehen.
- Bei Kontakt zwischen Titan und Stahl in korrosiven Umgebungen kann eine Isolation zwischen Materialien empfohlen werden.
Die Zusammensetzung aus 6Al-4V und die Herstellerinformationen von JMP machen diese Linsenschraube geeignet für technische Montageaufgaben, bei denen Gewicht, Korrosionsbeständigkeit und ein niedriges Kopfprofil wichtige Parameter sind. GTIN 4043981390292 und MPN 775.86.53 können für Teile-Spezifikation und Nachbestellung verwendet werden.
