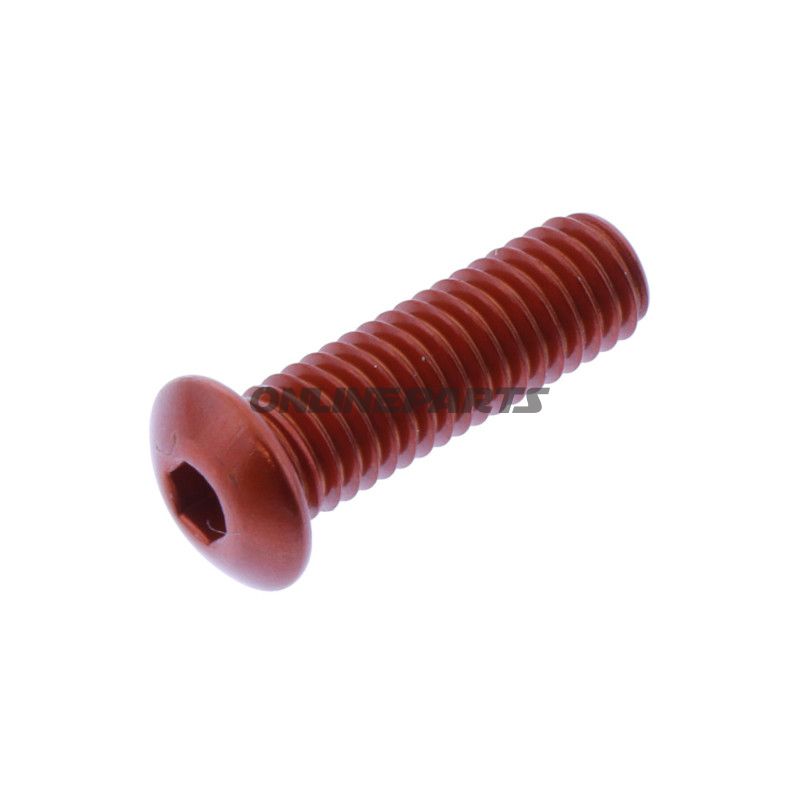

Linsenschraube JMP Bolt M5X0.8 mm 16 mm Alu orange

Linsenschraube JMP Bolt M5 x 0,8 – 16 mm, anodisiertes Aluminium (orange)

Diese Linsenschraube von JMP (GTIN: 4043981385700, MPN: 775.35.35) ist eine kurze Pan-/Kopf-Dome-Schraube mit metrischem Gewinde, vorgesehen für Montageaufgaben an Motorrädern und Zubehör, bei denen Gewichtseinsparung und Korrosionsbeständigkeit gewünscht sind. Die Schraube wird aus hochfestem Aluminium hergestellt und durch Anodisierung in Orange oberflächenbehandelt.

Funktion und Anwendung

• Gewinde: M5 x 0,8, geeignet für Standard-M5-Durchgangs- oder Innengewinde an Bauteilen, Kunststoffhalterungen, Rad-/Kotflügelhalterungen, Karosserie-Festlegungen und Ähnliches.
• Länge: 16 mm gemessen vom Unterkopf bis zum Ende des Gewindes, vorgesehen für Situationen, in denen kurze Schraubenlänge und geringe Profilhöhe erforderlich sind.
• Kopfform und Werkzeug: Linsen-/Dome-Kopf (Linsenschraube) mit Innensechskant-Werkzeuggriff für sichere Festsetzung und saubere Oberfläche.

Material und Oberfläche

• Material: Hergestellt aus hochfestem Aluminium. Aluminium reduziert das Gewicht deutlich gegenüber vergleichbaren Stahlschrauben (Hersteller gibt ca. 60 % geringeres Gewicht an), was relevant ist bei Gewichtsreduktion beweglicher Teile.
• Oberfläche: Orange anodisierte Oberfläche. Die Anodisierung sorgt für eine härtere Oberfläche und bessere Korrosionsbeständigkeit im Vergleich zu rohem Aluminium, ersetzt jedoch keinen dimensionierten Korrosionsschutz in aggressiven Umgebungen.
• Hinweis: Aluminium-Schrauben haben geringere Zugfestigkeit und Anziehmomente im Vergleich zu Stahl; korrekte Drehmomentbegrenzung und Einsatz in geeigneten Anwendungen werden empfohlen, um Durchdrehen oder Verformung zu vermeiden.

Technische Details

• Typ: Standardbolzen-/Schraubentyp
• Gewinde: M5 x 0,8
• Durchmesser: 5 mm
• Länge: 16 mm
• Kopfdurchmesser: ca. 10 mm
• Kopfform: Linsenschraube / Pan- (Dome-) Kopf
• Werkzeugnut: Innensechskant (Allen)
• Oberfläche: Anodisiert
• Farbe: Orange
• Dichtung: Ohne Dichtung oder Unterlegscheibe geliefert
• Hersteller: JMP (JMP Bolt)

Kompatibilität und Montagehinweise

• Gleiches passt zu Standard-M5-Durchführungen und M5-Gewinden in Bauteilen; prüfen Sie Gewindetiefe und -durchmesser vor der Montage.
• Da die Schraube aus Aluminium besteht, beachten Sie galvanische Korrosion bei direktem Kontakt mit edleren Metallen (z. B. Edelstahl) in salzhaltigen Umgebungen; verwenden Sie gegebenenfalls isolierende Scheiben oder Oberflächenbehandlung am Gegenpart.
• Vermeiden Sie Überdehnung. Empfohlenes Anzugsmoment für Aluminium-M5-Schrauben ist niedriger als für Stahl—verwenden Sie einen Drehmomentschlüssel und beachten Sie die Grenzen des Materials.
• Es gibt kein Loch für eine Sicherungsschnur und keine Dichtung oder Unterlegscheibe. Für Anwendungen mit Vibrationsbelastung sollte eine geeignete Verriegelungsmethode (Sicherungsmittel, Scheibe, Sperrmutter) in Betracht gezogen werden.

Qualitäts- und Anwendungsnotizen

• Das Produkt wird ohne spezifische Qualitätsklasse angegeben; verwenden Sie daher geeignete technologische Kontrollverfahren an kritischen Montagepunkten.
• Die Anodisierungsschicht verbessert Verschleiß- und Korrosionsbeständigkeit für gängige Anwendungen, aber Dicke und Prozess können variieren—für anspruchsvolle Umgebungen wenden Sie sich an den Hersteller oder Lieferanten für Unterlagen.

Die Linsenschraube von JMP (MPN 775.35.35, GTIN 4043981385700) richtet sich hauptsächlich an Monteure und Motorradfahrer, die eine leichte, optisch markierte Befestigung aus anodisiertem Aluminium für unkritische oder gewichtsempfindliche Montagen suchen. Berücksichtigen Sie Materialeigenschaften und korrekte Montagepraxis bei der Wahl dieser Schraube.
