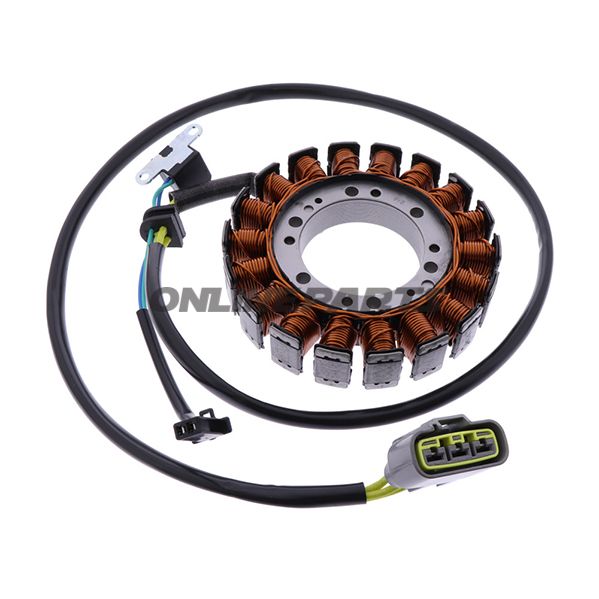

Generatorstator (Alternatorstator) für Suzuki AN 650 – Tourmax
Beschreibung: Diese Generatorstator von Tourmax (MPN: 700.21.18, GTIN: 4043981309645) ist ein Ersatzteil, das in Japan hergestellt wird und als Ersatzstator mit Form und Funktion entsprechend der Originalausstattung geliefert wird. Der Stator bildet den festen Teil des Wechselstromgenerators der Motorräder und wandelt die rotierende Magnetfeldenergie der Rotoren in Wechselstrom um, der später durch die Dioden des Reglers in Gleichstrom umgewandelt wird, um elektrische Geräte zu versorgen und die Batterie aufzuladen.
Funktion und Platzierung:
- Der Stator ist fest im Generatorgehäuse des Getriebes/Motors um den Rotor (Magnetring) montiert. Er befindet sich typischerweise hinter dem linken oder rechten Kurbelgehäuse (je nach Modell) und ist über das Generatordeckel zugänglich.
- Der erzeugte Strom hängt von der Motordrehzahl ab; im Leerlauf ist die Produktion gering, bei höheren Drehzahlen steigt die Leistung und wird durch den Lade-Regler reguliert.
- Ein funktionsfähiger Stator ist notwendig für einen stabilen Ladefluss zur Zündung, Scheinwerfern, Elektronik und zur Batterieaufladung.
Materialien und Konstruktion:
- Hochwertige Kupferwicklungen für niedrigen Widerstand und gute Wärmeleitfähigkeit.
- Isoliermaterialien und epoxidbeschichtete Wicklungen, um Feuchtigkeit und Vibrationen im Motorrad-Umfeld zu widerstehen.
- Die Konstruktion entspricht der Originalausstattung, was das Risiko von Passungsproblemen bei der Montage verringert.
Wartungs- und Montagenotiz:
- Bei Austausch: Überprüfen Sie die Dichtung und Abdichtung des Generatordeckels sowie den Zustand des Statoranschlusssteckers und des Kabelbaums auf Wärme- oder Korrosionsschäden.
- Messen Sie den elektrischen Widerstand zwischen den Phasen und gegen Erde vor der Montage, um Kurzschlüsse oder Unterbrechungen zu überprüfen (herstellerspezifische Werte sollten, wo möglich, verwendet werden).
- Reinigen Sie die Kontaktflächen und verwenden Sie das richtige Drehmoment beim Anziehen der Deckelschrauben, um eine Abdichtung zu gewährleisten und Ölleckagen in den Statorbereich zu vermeiden.
- Nach der Installation: Überprüfen Sie die Ladespannung an den Klemmen mit laufendem Motor, um die korrekte Funktion des Ladesystems sicherzustellen.
Kompatibilität und Fahrzeugtyp:
Die aufgeführten Modelle sind Suzuki AN 650 / AN 650 Z von ca. 2013–2021. Diese Modelle gehören zum Scooter-Segment mit Fokus auf Stadtfahrten und leichtes Touring/Pendeln, typischerweise mit CVT-Getriebe und einer Motororientierung auf niedrige Vibration und Benutzerfreundlichkeit. Bei dieser Art von Fahrzeug ist die Zuverlässigkeit des Stators wichtig, um eine stabile Stromversorgung für Elektronik, Heiz- oder Sitzbezüge (falls installiert) und die Batterie bei längeren Pendelstrecken sicherzustellen.
Passt unter anderem zu Suzuki AN 650 / AN 650 Z (ca. 2013–2021).
Verwandte Teile zur Überprüfung:
- Laderegler/Diodenbrücke: oft Ursache für Ladeprobleme und sollte zusammen mit dem Stator getestet werden.
- Batterie: Eine schwache Batterie kann Ladefehler im System verbergen – überprüfen Sie den Zustand der Batterie nach der Installation.
- Generatordeckeldichtung und Kabeldurchführungen, um das Eindringen von Öl oder Wasser zu vermeiden.
Herstellerinformationen: Tourmax liefert diesen Stator als original kompatibles Ersatzteil (MPN 700.21.18). GTIN 4043981309645 identifiziert den konkreten Artikel und kann bei der Suche nach Ersatzteilnummern oder bei der Bestellung verwendet werden.
