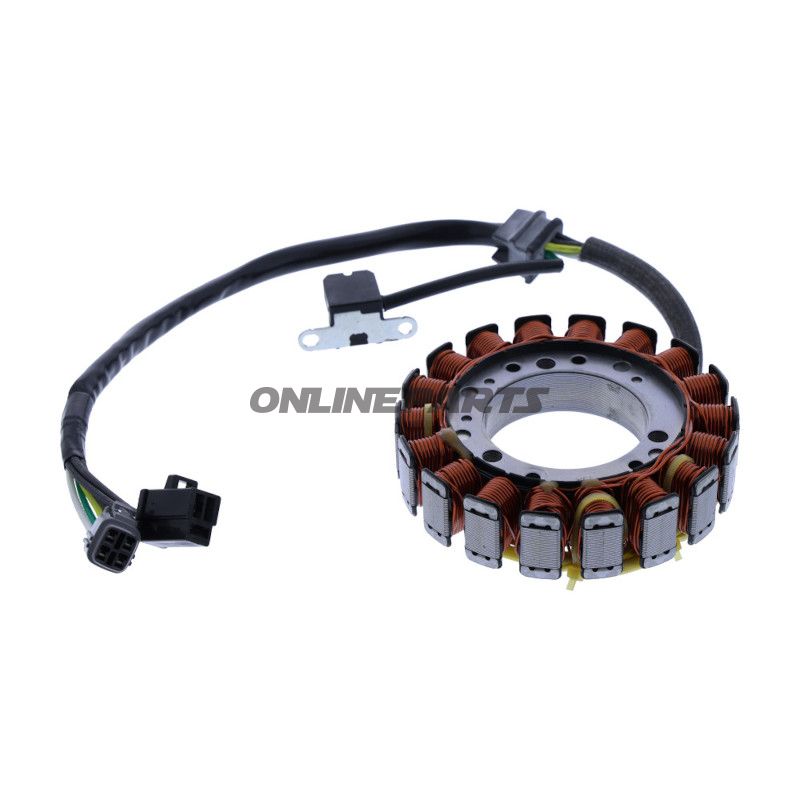

Generatorstator (Alternatorstator) für Suzuki LT-A 500 F — Tourmax 700.36.38
Produktübersicht: Diese Generatorstator von Tourmax (MPN: 700.36.38, GTIN: 4043981460759) ist ein Ersatzteil, das in Japan hergestellt wurde und darauf ausgelegt ist, Form und Funktion der originalen Stator zu entsprechen. Sie liefert den notwendigen Wechselstrom aus der Rotationsenergie des Motors an den Regler/Gleichrichter und die Batterie, damit das elektrische System des Fahrzeugs während des Betriebs korrekt funktioniert.
Funktion und Platzierung
Der Stator ist der stationäre Teil der Generator-Einheit des Motorrads/ATVs und befindet sich um die Drehachse des Rotors innerhalb des Motorabdeckungs auf der Seite des Generators. Wenn der Rotor (Magnete) sich dreht, wird Wechselspannung in den Wicklungen des Stators induziert, die dann an den Gleichrichter/Regler und die Batterie weitergeleitet wird. Ein gut funktionierender Stator ist entscheidend für eine zuverlässige Aufladung, das Zündsystem und Verbraucher wie Lichter und Instrumente.
Materialien und Konstruktion
- Wicklungen: Kupferdraht mit Emaille-Isolierung für effiziente Leitfähigkeit und Wärmebeständigkeit.
- Kerntechnik: laminierten Stahlkern zur Minimierung von Wirbelströmen und Wärmeentwicklung.
- Einkapselung und Isolierung: korrosionsbeständige Materialien und Isolationskomponenten für das Motorrad-Umfeld.
Die Beschreibung weist auf eine Qualitätskonstruktion hin, die der originalen Teil entspricht, ohne Übertreibungen — entworfen, um die gleiche Passform und elektrische Eigenschaften wie OEM zu bieten.
Kompatibilität und Fahrzeugtyp
Basierend auf den angegebenen Modellen ist dies ein Stator für das Suzuki LT-A 500 F ATV (All-Terrain Vehicle) aus ca. 2002–2007. Diese Fahrzeuge sind robuste vierrädrige Geländefahrzeuge für Arbeit und Freizeit, bei denen eine zuverlässige Aufladung unter variierenden Motorumdrehungen und Lasten wichtig ist.
Kompatibilitätszusammenfassung: Passt unter anderem zu Suzuki LT-A 500 F (ca. 2002–2007).
Technischer Wert für ATV-Nutzung
Für ein ATV wie das LT-A 500 F ist die Fähigkeit des Stators, stabile Spannung bei niedrigen und hohen Leerlaufdrehzahlen zu liefern, wichtig für sowohl die Batterieladung als auch den Betrieb von Lichtern, beheiztem Sitz (sofern montiert) und eventuell Zubehör. Dieser Stator ist darauf ausgelegt, die originale Einheit zu ersetzen und die elektrische Leistung des Fahrzeugs während des Geländefahrens und unter Last zu erhalten.
Wartung und verwandte Kontrollpunkte
- Überprüfen Sie die mechanischen Befestigungen und Dichtungen des Stators und Rotors bei der Demontage auf Öl- oder Flüssigkeitsverunreinigungen.
- Messen Sie den Widerstand der Wicklungen mit einem Multimeter, um die Kontinuität und den Isolationswiderstand gegenüber dem Motorblock (Erdung) vor der Montage zu bestätigen.
- Untersuchen Sie das Kabelnetz, die Stecker und geeignete hitzebeständige Schrumpfschläuche oder Kabelschutz für Anzeichen von Wärme- oder Abnutzungsbeschädigungen.
- Überprüfen Sie die Funktion des Gleichrichters/Reglers bei Verdacht auf Ladeprobleme, da Stator und Regler oft im gleichen Arbeitsgang getestet werden.
Es ist technisch relevant, den Gleichrichter/Regler bei elektrischen Ladeproblemen zu überprüfen; es gibt jedoch keine Annahme über die Notwendigkeit eines Austauschs, es sei denn, Tests zeigen einen Fehler.
Montagehinweise
- Folgen Sie den Drehmomentwerten und Dichtungen, wie im Servicehandbuch für LT-A 500 F angegeben, beim Montieren des Generatorabdeckungs und Stators.
- Stellen Sie sicher, dass die Arbeitsfläche sauber ist und die Dichtungsposition korrekt ist, um Ölundichtigkeiten in den Statorbereich zu verhindern.
Markeninfo: Tourmax liefert diesen Ersatzstator (MPN 700.36.38). GTIN 4043981460759 kann zur Identifikation beim Einkauf oder zur Verifizierung des Ursprungs des Teils verwendet werden.
Kompatible Fahrzeuge (Beispiele)
- Suzuki LT-A 500 F (2002)
- Suzuki LT-A 500 F (2003)
- Suzuki LT-A 500 F (2004)
- Suzuki LT-A 500 F (2005)
- Suzuki LT-A 500 F (2006)
- Suzuki LT-A 500 F (2007)
