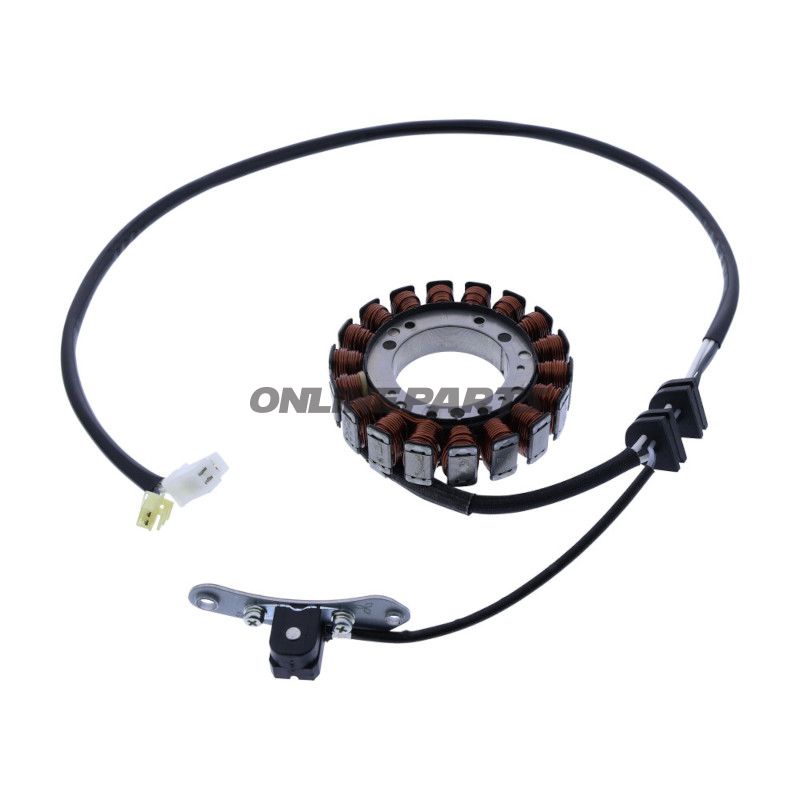

Stator für Generator (Alternator) für Yamaha XVS 650 – Stromerzeugung und Ladung
Produkt: Alternator-Stator für den Generator des Motorrads. Hersteller/Marke: JMP (MPN: 700.36.31, GTIN: 4043981460476).
Dieser Stator ist der feste Teil des Motorradgetriebes, der im Generatorgehäuse des Motors montiert ist und die Rotor-/Magnetplatte umschließt. Wenn sich der Rotor dreht, wird Wechselstrom in den Wicklungen des Stators induziert, der dann gleichgerichtet und reguliert wird, um die Batterie und die elektrischen Systeme zu versorgen. Ein gut funktionierender Stator ist notwendig für eine stabile Ladung bei sowohl niedrigen als auch hohen Motorumdrehungen und um eine Entladung oder elektrische Fehler während der Fahrt zu vermeiden.
- Platzierung: wird innen im Generatorgehäuse an der Kurbelwelle/Wechselstange des Motors montiert. Der Zugang erfordert typischerweise die Entfernung der rechten Motor- oder Abdeckplatte sowie der Rotor-/Magnetplatte.
- Funktion: wandelt den magnetischen Fluss vom Rotor in elektrischen Strom über gekoppelte Kupferwicklungen; arbeitet zusammen mit dem Regler/Gleichrichter, um stabilen Gleichstrom für die Batterie und Verbraucher bereitzustellen.
Materialien und Eigenschaften
- Wicklungen: normalerweise emaillierter Kupferdraht mit Isolierung, die für Motortemperaturen und Vibrationen ausgelegt ist.
- Kernmaterial: laminierten Eisenstahl (Siliziumstahl), um Verluste bei hohen Frequenzen zu reduzieren und die Wärmeentwicklung zu begrenzen.
- Isolations- und Imprägnierungsbehandlung: wird durchgeführt, um Öl, Feuchtigkeit und Wärme zu widerstehen; eine korrekte Imprägnierung verringert das Risiko von Kurzschlüssen zwischen den Wicklungen.
- Elektrische Kontakte/Steckverbindungen: hergestellt, um mit den Werksteckern übereinzustimmen; Kontakte sollten bei der Montage auf Korrosion überprüft werden.
Wartungs- und Montagetipps
- Überprüfen Sie den Rotor/Magnetplatte auf Risse, Abnutzung oder lose Magnetisierung beim Austausch des Stators.
- Messen Sie den Wicklungswiderstand und die Isolation vor der Montage, um die korrekte Funktion sicherzustellen (verwenden Sie ein Multimeter und einen Isolationstester, wenn möglich).
- Reinigen Sie die Kontaktflächen und Steckverbindungen von Öl/Korrosion; stellen Sie das richtige Drehmoment bei der Wiederanbringung der Schrauben sicher, um Verformungen des Gehäuses und Fehljustierungen zu vermeiden.
- Nach der Montage: Überprüfen Sie die Ladespannung an den Batteriepolen im Leerlauf und bei erhöhten Drehzahlen, um sicherzustellen, dass der Regler/Gleichrichter zusammen mit dem Stator funktioniert.
Kompatibilität und Fahrzeugtyp
Die aufgeführten Modelle sind Yamaha XVS 650 (Serienname oft "DragStar" oder "V-Star") aus den Baujahren 2004–2007. Es handelt sich um Cruiser-/Street-Touring-Motorräder, die sowohl für den Stadtverkehr als auch für längere Fahrten auf Landstraßen mit relativ konstantem Motorbetrieb und moderater elektrischer Belastung ausgelegt sind.
Passt unter anderem zu Yamaha XVS 650 (DragStar/V-Star) Modellen, Baujahr 2004–2007.
Technische Relevanz für diesen Motorradtyp
Bei Cruisern wie der XVS 650 ist elektrische Stabilität wichtig für Zündung, Beleuchtung und Komfortausstattungen während längerer Fahrten. Ein korrekt funktionierender Stator gewährleistet eine zuverlässige Ladung selbst bei niedrigen Drehzahlen, die typisch für den Stadtverkehr sind, und bei längeren Fahrten auf Landstraßen.
Verwandte Teile zur Überprüfung
- Regler/Gleichrichter (Laderegler) – muss mit der Ausgangsleistung des Stators übereinstimmen und sollte zusammen mit dem Stator getestet werden.
- Rotor/Magnetplatte – auf Balance, Schäden und magnetische Stärke überprüfen.
- Batterie und Hauptsicherungen/Stecker – sicherstellen, dass der Zustand der Batterie und die Sicherungen in Ordnung sind, damit der Ladevorgang korrekt funktioniert.
Hinweis: Das Produkt ist unter JMP als Lieferant mit MPN 700.36.31 und GTIN 4043981460476 aufgeführt; überprüfen Sie dies mit Ihrer Ersatzteilnummer oder OEM-Nummer vor der Bestellung, um die korrekte Passform sicherzustellen.
Kompatible Fahrzeuge (ausgewählte Beispiele)
- Yamaha XVS 650 AH (2004–2007)
- Yamaha XVS 650 AN (2004–2007)
