Generatorstator (Alternator Stator) für Yamaha UTV/Side-by-Side

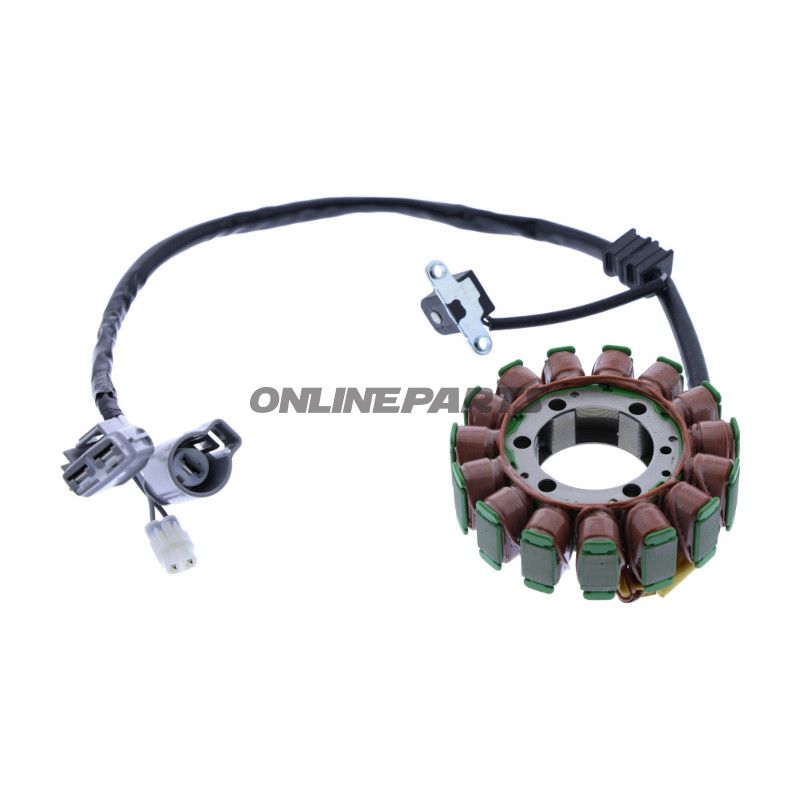

Produkt: Alternator Stator von Tourmax (MPN: 700.36.36, GTIN: 4043981460735). Hergestellt in Japan und geliefert von Tourmax als Ersatzteilversion, die darauf ausgelegt ist, die Form und Funktion des Originals zu entsprechen.
Funktion und Platzierung: Die Stator ist der feste Teil des Generators, montiert im Rotorhaus des Motors und arbeitet zusammen mit dem Rotor, um elektrischen Strom für die Batterie und das elektrische System des Fahrzeugs zu erzeugen. Sie wandelt magnetische Fluss von dem Rotor in Wechselstrom um, der anschließend von der Ladeeinheit/Regler/Gleichrichter des Fahrzeugs geladen/reguliert wird. Bei den genannten Yamaha UTV/Side-by-Side-Modellen befindet sich der Stator typischerweise hinter der Kupplung/Rotorabdeckung des Motors und ist durch Entfernen dieser Abdeckung bei Wartungs- oder Austauscharbeiten zugänglich.
Material und Eigenschaften:
- Eisenkerntechnik und isolierte Kupferwicklung gemäß den Spezifikationen von Tourmax, um den korrekten elektrischen Widerstand und die Wärmeableitung zu gewährleisten.
- Isoliermaterialien und Imprägnierung, um Vibrationen, Öl- und Schmutzbelastungen, die in UTV-Umgebungen üblich sind, standzuhalten.
- Dimensionierung und Anpassung entsprechen dem Originalteil, um Interferenzen mit dem Rotor und der mechanischen Montagefläche zu vermeiden.
Wartungs- und Montagehinweise:
- Überprüfen Sie bei der Installation den mechanischen Abstand zwischen Stator und Rotor sowie das Drehmoment an der Montagestelle, um mechanischen Verschleiß oder Berührung zu vermeiden.
- Untersuchen Sie die Anschlussstecker und Kabelschuhe auf Korrosion oder lose Verbindungen; korrekte elektrische Kontakte verringern das Risiko einer intermittierenden Ladung.
- Messen Sie die Ladeausgabe und den Widerstand der Wicklungen bei der Fehlersuche; eine kurzgeschlossene oder offene Wicklung weist auf einen Austausch hin.
- Reinigen Sie die Montageflächen und entfernen Sie Metallspäne vor der Montage, um Beschädigungen der Isolierung zu vermeiden.
Relevanter Kontext für Fahrzeugtyp: Die aufgelisteten Modelle sind Yamaha YXR 700 FI Varianten aus ca. 2008–2014. Diese sind UTV/Side-by-Side Fahrzeuge, die für den Geländeeinsatz, Arbeitseinsätze und Freizeitfahrten in anspruchsvollen Umgebungen konzipiert sind. Bei dieser Art von Fahrzeug ist eine zuverlässige Stromversorgung wichtig für Zündung, Scheinwerfer und elektrisches Zubehör, insbesondere bei längeren Betriebszeiten und in staubigen/nassen Bedingungen; die Haltbarkeit und Abdichtung des Stators hat daher direkte Auswirkungen auf die Betriebssicherheit.
Kompatibilitätszusammenfassung: Passt unter anderem zu Yamaha YXR 700 FI-Serie (2008–2014), einschließlich H, SP, SE und SEP Varianten.
Empfohlene zugehörige Kontrollpunkte:
- Überprüfen Sie die Funktion des Reglers/Gleichrichters, wenn der Stator ausgetauscht wird oder bei Ladeproblemen.
- Überprüfen Sie den Zustand der Batterie und der Kabelverbindungen, da eine schwache oder defekte Batterie Symptome ähnlich einer Statorfehler verursachen kann.
Technische Referenz: Tourmax liefert diesen Stator unter MPN 700.36.36 mit GTIN 4043981460735; das Produkt wird in Japan hergestellt und als Ersatzteil in Originalqualität mit entsprechender Form und Funktion wie das Originalteil spezifiziert.
Liste der kompatiblen Fahrzeuge (Beispiele aus Herstellerdaten):
- Yamaha YXR 700 FI (2008–2014)
- Yamaha YXR 700 FI H (2008–2010)
- Yamaha YXR 700 FI SP / SP2 (2008–2014)
- Yamaha YXR 700 FI SE / SEP / SEP (2009–2011)
