Leichtes Anhänger-Beleuchtungssatz hinten — komplet mess- und armatursatz für Anhänger
Modell: MPN 102.01.93 — GTIN: 4850113241

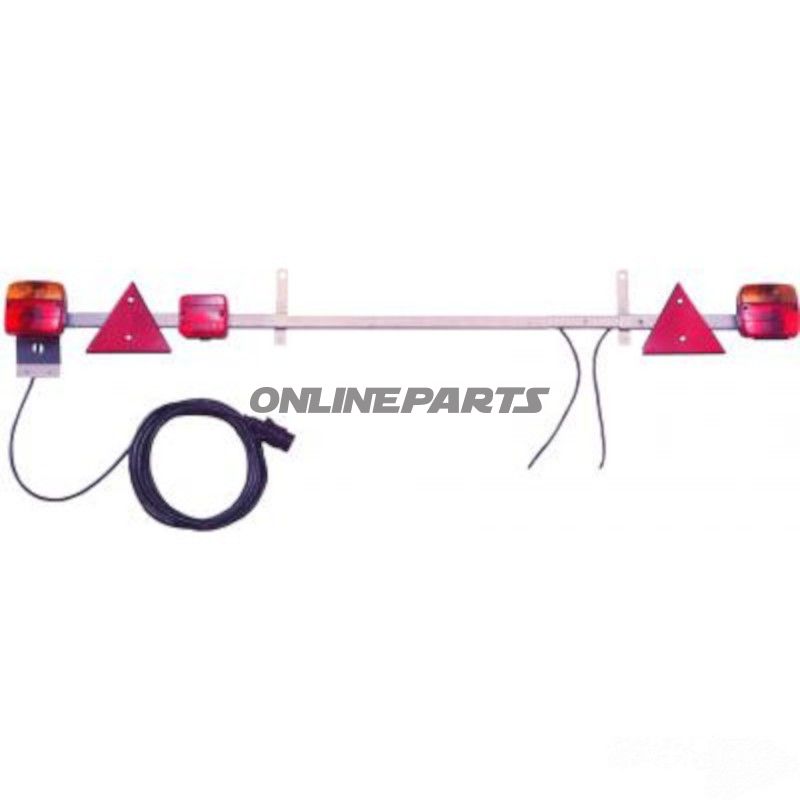

Dieser komplette Armaturensatz liefert Rücklichter, Reflektoren und Kabelsystem für die Montage an der Rückseite eines Anhängers oder Trailers. Das Produkt wird vormontiert auf einem quadratischen Rohr mit einem Hauptkabel geliefert, und der mechanische Aufbau ermöglicht es, die Gesamtlänge des Satzes von ca. 1400 mm bis 2100 mm anzupassen. Die nachfolgende Beschreibung konzentriert sich auf Funktion, Materialwahl, Kompatibilität und praktische Details, die für Mechaniker und erfahrene Motorradfahrer relevant sind, die elektrische Beleuchtung an Anhängern montieren oder warten.
Funktion und Anwendung
- Funktioniert als kompletter Rücklicht-Armaturensatz für Anhänger und Trailer mit Standard-12-V-System.
- Beinhaltet Rücklicht mit integrierter Nebelschlussleuchte, Positionslicht, Brems- und Blinkleuchte je nach installiertem Lampentyp und Kabelanschluss.
- Wird mit 10 m Hauptkabel geliefert, sodass die Verkabelung zum Fahrzeug ohne zusätzliche Verlängerung in vielen Installationen geplant werden kann.
- Quadratisches Rohr mit vormontiertem Armaturensatz erleichtert Einstellung und Befestigung an der Rückwand des Anhängers und bietet mechanische Stabilität.
Beigefügte Komponenten
- 2 Rückleuchten komplett mit integrierter Nebelschlussleuchte.
- Kabel inklusive Lampen (bereit für Anschluss bei korrekter Spannung).
- 2 dreieckige Reflektoren in Standardausführung zur Nachrüstung an der Hinterseite.
- Kennzeichenhalter — universelle Position mit Bohrpunkten zur Befestigung.
- 10 m Hauptkabel für externe Verbindung zum Fahrzeugstecker oder Sicherungskasten.
Materialien und technische Eigenschaften
Der Armaturensatz ist auf Haltbarkeit und Funktionalität ausgelegt:
- Quadratisches Rohr: Trägt die Konstruktion und ermöglicht die Längenausführung. Typischerweise aus lackiertem oder galvanisiertem Stahl für Korrosionsbeständigkeit im Außeneinsatz.
- Lampenabdeckungen und Linsen: Kunststoffkomponenten UV-beständig und gegen Steinschlag geschützt; Linsen sind formgegossen für korrekte Lichtverteilung.
- Kabelung: Hauptkabel ist für 12-V-Anlagen dimensioniert mit geeignetem Leiterquerschnitt für den Stromverbrauch der Rückleuchte. Die Isolierung ist für Außeneinsatz ausgelegt und beständig gegen Öl und Straßengebrauch.
- Lampen: Beigefügte Lampen sind Standardtypen; bei Austausch sanktioniert korrekte Wattzahl und Sockelenden, um eine Überlastung des Kreislaufs zu vermeiden.
Montage und Kompatibilität
- Verstellbare Länge 1400–2100 mm macht den Satz kompatibel mit einer breiten Palette von kleinen bis mittelgroßen Anhängern und Trailern. Messen Sie Montagepunkte und beachten Sie Platz für Kennzeichen und Reflektoren bei der Installation.
- Verbinden Sie das Hauptkabel mit dem Fahrzeuganhängerstecker (üblich 7-polig oder 13-polig, abhängig von der Fahrzeugkonfiguration). Prüfen Sie die Pin-Belegung vor dem Anschluss.
- Beim Schweißen oder Bohren am Rahmen wird eine Korrosionsschutzmaßnahme an den Montagemarken empfohlen.
Praktische Hinweise für Mechaniker
- Prüfen Sie die Fassungen der Lampen und Sicherungen im Fahrzeug vor Inbetriebnahme.
- Bei längeren Kabelstrecken über unebenes Gelände wird eine Befestigung mit Kabelbindern und ggf. eine Schutzhülle an Verschleißpunkten empfohlen.
- Wenn der Steckertyp des Fahrzeugs nicht direkt passt, kann ein Adapter oder eine Umlegung des Steckers erforderlich sein — sorgen Sie für die korrekte Sicherungsdimension.
Die Produktidentifikation (MPN 102.01.93 und GTIN 4850113241) kann bei Bestellung oder der Suche nach technischer Dokumentation verwendet werden. Wenn Sie detaillierte elektrische Schaltpläne oder Maßskizzen benötigen, sollten diese beim Lieferanten mit Angabe der MPN-Nummer angefragt werden.
