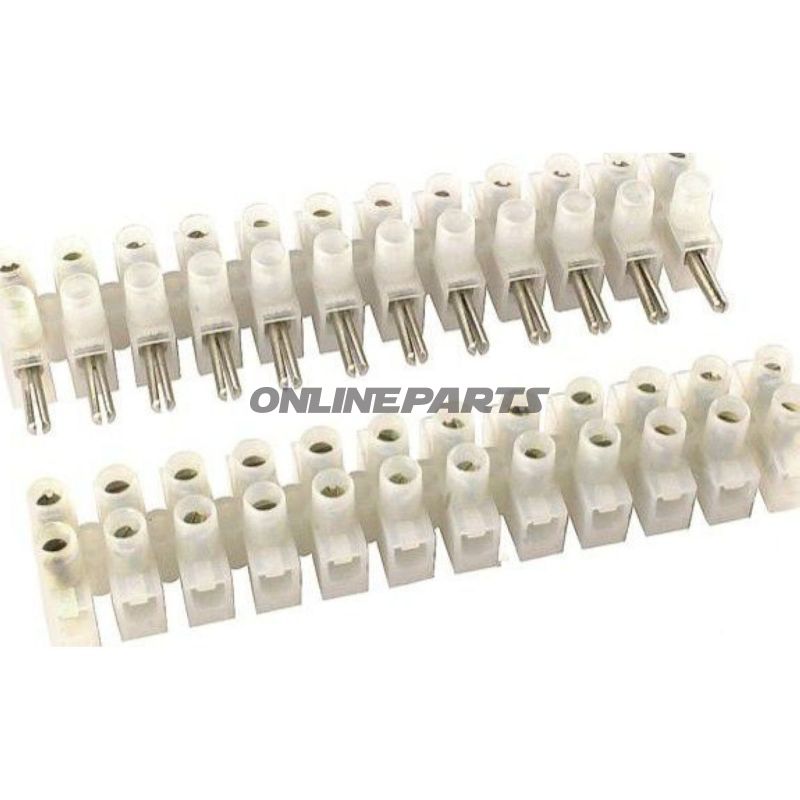

Leitungsverbinder HERTH+BUSS 158.90.92 12-polige Lüsterklemme mit Schraubanschluss. Querschnitt 2,5 mm². Transparent.
Artikelnummer: 158.90.92
Herstellernummer: 50291049
Leiterverbinder 1,5–2,5 mm², 12-polig für Klemmenleiste und Stecker
Dieser 12-polige Leiterverbinder (MPN: 158.90.92, GTIN: 4026736028404) wurde entwickelt, um elektrische Verbindungen in Fahrzeugen und Maschinen zu bündeln und zu verteilen, wo Leiterquerschnitte von 1,5–2,5 mm² sicher und isoliert verbunden werden müssen. Das Produkt entspricht funktional den bekannten HERTH + BUSS Leitungsklemmen/Klemmenleisten und bietet eine praktische Kombination aus Schraubbefestigung und Steckverbindung.
Funktional wird dieser Typ von Connector Block verwendet, um feste, wartungsfreundliche Verbindungen zwischen mehreren Leitern ohne Löten herzustellen. Jeder Pol verfügt über eine Schraubverbindung, die eine zuverlässige mechanische Fixierung der Leiter ermöglicht sowie einfaches Ab- und Anklemmen bei Service und Fehlersuche.
- Anzahl der Pole: 12 (parallele Verteilung/Segmentierung von Stromkreisen)
- Leiterquerschnitt: 1,5–2,5 mm² (angegebener Querschnitt 2,5 mm²)
- Isolierung: Ja — transparente Gehäusekappe, sodass Verbindungen visuell überprüft werden können
- Gelötet/feste Verbindung: Kein Löten erforderlich; Schraubverbindungen
Materialien und Eigenschaften
Die Kontaktteile bestehen typischerweise aus einer leitfähigen Metalllegierung für gute elektrische Leitfähigkeit und Korrosionsbeständigkeit, während das Gehäuse aus transparentem isolierendem Kunststoff gefertigt ist. Die transparente Ausführung ermöglicht eine schnelle Inspektion der Leiterposition und der Prüfschrauben, ohne die Klemme zu öffnen. Die Schraubverbindungen bieten eine mechanisch stabile Verbindung, die für schwingungsbelastete Umgebungen geeignet ist, wenn das korrekte Drehmoment angewendet wird.
Technische Details
Typ: Connector Blocks
Querschnitt Minimum: 1,5 mm²
Querschnitt Maximum: 2,5 mm²
Gelötete Verbindungen: Nein
Isoliert: Ja
Schrumpfschlauch: Nein
Anzahl der Pole: 12
Praktische Montagehinweise
- Verwenden Sie die richtige Abisolierlänge und das passende Anzugsmoment, um Beschädigungen des Leiters oder des Gewindes zu vermeiden.
- Stellen Sie sicher, dass Leiter frei von Oxidation sind und ohne Spiel befestigt werden, um Übergangswiderstand und Wärmeentwicklung zu minimieren.
- Überprüfen Sie Abmessungen und Einbauraum — die 12-polige Ausführung erfordert Platz für die Klemmenleiste und Zugang zu den Schrauben.
Kompatibilität und Anwendungsbereiche
Dieser Typ Leiterverbinder wird vielfach in der Kfz- und Motorradreparatur, in der Industrieautomation und bei elektrischen Installationen eingesetzt, wo verteilte Abzweigungen und servicefreundliche Verbindungen erforderlich sind. Er passt zu Standardleitern im angegebenen Querschnitt und kann mit Steck- oder Leiteranschlüssen kombiniert werden, die zum Schraubprofil passen.
Die MPN (158.90.92) und der GTIN (4026736028404) des Produkts sind zur Erleichterung der Identifikation bei Einkauf und Ersatzteilverwaltung angegeben.
