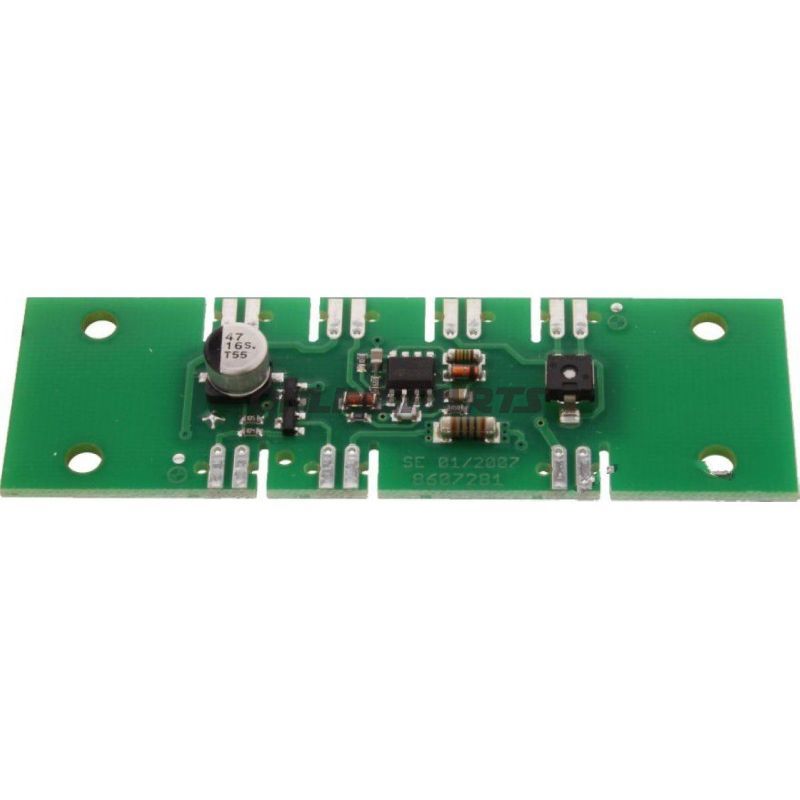

Druckplatine für Hella Gutmann – Verbindung zur Laserpositionierung und Lux-Messdisplay
Produkt: Druckplatine (Circuit Board) von Hella Gutmann. Marke: Hella. MPN: 668.02.99. GTIN: 4055416019197.
Diese Druckplatine wird in Hella Gutmann-Geräten verwendet, um die Laserpositionierungshilfe und das Luxmeter-Display mit den Bedieneinheiten zu verbinden. Die Platine ist ein originales Ersatzteil von Hella Gutmann, was bedeutet, dass Layout, Kontaktpunkte und elektronische Verbindungen so gestaltet sind, dass sie den Anforderungen des Herstellers und den mechanischen Einbaudetails entsprechen.
- Funktion: Sichert elektrische und mechanische Verbindung zwischen dem Laserpositionsmodul, dem Luxmeter-Display und den Bedieneinheiten. Die Leiterbahnen und Kontakte der Platine übertragen Signale und Versorgung, sodass Positionierungs- und Lichtmessfunktionen bei Betätigung korrekt reagieren.
- Kompatibilität: Originales Hella Gutmann-Teil (MPN 668.02.99). Verwendbar in den Hella Gutmann-Geräten, die vom Hersteller für diese MPN spezifiziert sind. Prüfen Sie Modell- und Seriennummer der vorhandenen Ausrüstung, um die Kompatibilität vor dem Einbau sicherzustellen.
- Materialien und Aufbau: Vorgefertigt als Standard-Leiterplatte (PCB) mit Kupferleitbahnen auf einer Glasfaserverstärkten Epoxidharzplatte (FR4). Lötpunkte und Kontaktflächen sind mit industriell üblicher Oberflächenbehandlung ausgeführt, um gute Leiteigenschaften und Haltbarkeit zu gewährleisten. Die Komponente umfasst platzierte Lötbauteile und mechanische Montageslöcher für eine präzise Befestigung im Gerätegehäuse.
- Elektrische Eigenschaften: Entwickelt für Niederspannungssignale und Steuerleitungen zwischen Display, Sensoren und Schaltern. Das Layout minimiert Übersprechen und sorgt für stabile Signale unter normaler Betriebsbelastung.
- Haltbarkeit und Betrieb: Original nach den Spezifikationen von Hella Gutmann für den Betrieb im Werkstatt- und Außendienstumfeld gefertigt. PCB-Material und Oberflächenfinish sind so gewählt, dass sie normalen mechanischen Handhabungen und den Temperaturbedingungen standhalten, die typischerweise bei Diagnosegeräten auftreten.
Montage und Hinweise: Beim Austausch empfiehlt es sich, Kabelfunktionen und Schraubverbindungen vor dem Demontieren zu dokumentieren. Verwenden Sie geeignetes Werkzeug und antistatische Handhabung (ESD-Schutz), um Schäden am Schaltungsnetz zu vermeiden. Prüfen Sie sichtbare Beschädigungen oder Korrosion an Steckern und Lötpunkten bei der Fehlersuche.
Da es sich um ein originales Hella-Teil handelt (GTIN 4055416019197, MPN 668.02.99), passt es direkt in die Geräte, die in der Ersatzteilübersicht des Herstellers angegeben sind. Falls Unsicherheit bezüglich der Kompatibilität besteht, vergleichen Sie MPN und physische Form mit der bestehenden Druckplatine oder konsultieren Sie die technische Dokumentation von Hella/Gutmann.
