Lekagedetektor HS 4000 zur Gasbildung (5% H₂ / 95% N₂)
Typ und Anwendung: HS 4000 ist ein tragbarer, elektronischer Leckage-Detektor, der entwickelt wurde, um Leckagen bei der Verwendung von Formiergas (max. 5% Wasserstoff in 95% Stickstoff) zu erkennen. Das Gerät richtet sich an Fachpersonal — Mechaniker und Techniker — die mit Dichtheitsprüfungen an Kraftstoff-, Klimaanlagen oder anderen Systemen arbeiten, bei denen kleine Gasleckagen präzise lokalisiert werden müssen.
- GTIN: 4250675647055
- MPN: 614.61.65
Funktion und Betrieb

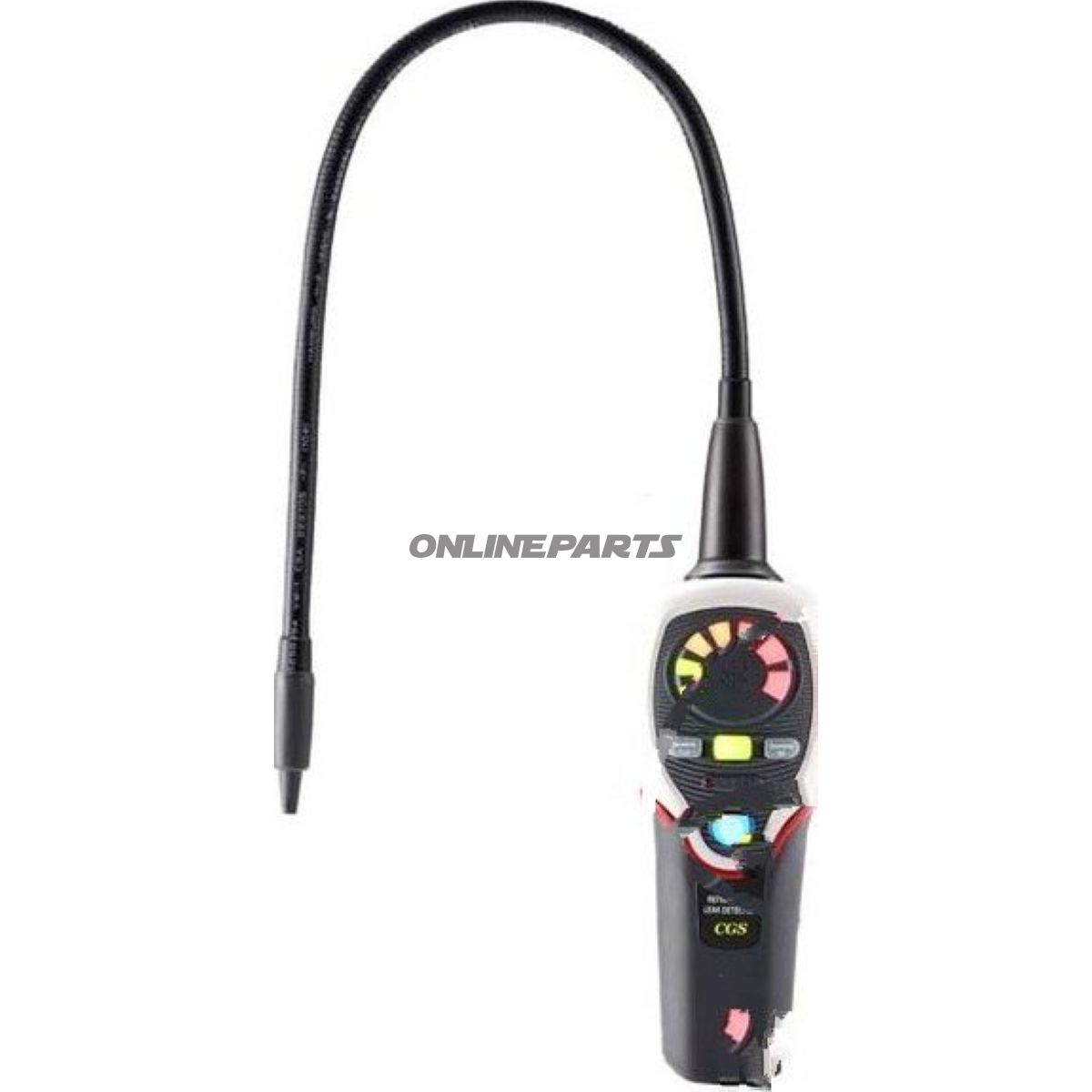

HS 4000 erkennt das Vorhandensein von Wasserstoff im formierten Testgas und kennzeichnet Leckagen über ein dreifarbiges LED-Display mit 7 Stufen sowie ein akustisches Warnsignal. Das Instrument hat eine praktische Bauform mit einer flexiblen Sensorspitze (ca. 40 cm), die es ermöglicht, enge Bereiche zu erreichen, ohne das Prüfflächen zu bewegen. Der Sensor benötigt eine kurze Aufwärmzeit von ca. 60 Sekunden, bevor eine stabile Messung erfolgt. Das Gerät schaltet sich automatisch nach ca. 10 Minuten aus, um die Batterie zu schonen, die automatische Abschaltung kann jedoch umgangen werden, indem die HI-Taste beim Startdruck gedrückt gehalten wird.
Materialien und Bauteile
Das äußere Gehäuse besteht aus robustem Kunststoffmaterial, dimensionsgetreu für den Einsatz im Feld an Werkstätten. Die Sensorspitze ist flexibel und so dimensioniert, dass sie sich in engen Räumen bewegen lässt, ohne empfindliche Bauteile zu beschädigen. Die Elektronik enthält einen HSSS4-Sensortyp mit einer angegebenen Lebensdauer von ca. 8.600 Stunden unter normalen Betriebsbedingungen.
Stromversorgung und Betriebsdauer
HS 4000 wird von vier AA-Alkalibatterien (1,5 V) betrieben. Bei normaler Nutzung wird eine kontinuierliche Betriebsdauer von ca. 7 Stunden erwartet. Hinweis: Häufige Nutzung bei maximaler Empfindlichkeit oder direkter Exposition gegenüber konzentriertem Testgas (z. B. Halten des Sensors nahe an die Gaslage) kann die Lebensdauer des Sensors verringern.
Technische Daten
- Testgas: Formiergas mit höchstens 5% H₂ / 95% N₂
- Empfindlichkeit: angegeben bei Leckgeschwindigkeit 2G pro Jahr bei Verwendung des spezifizierten Formiergases
- Anzeigen: 3-farbiges LED-Display (7 Stufen) + akustaler Alarm
- Sensorlänge: ca. 40 cm, flexibel
- Aufwärmzeit des Sensors: ca. 60 Sekunden
- Batterie: 4 × AA (1,5 V)
- Betriebsdauer mit Batterie: ca. 7 Stunden bei normaler Nutzung
- Abmessungen: 173 × 66 × 56 mm
- Gewicht: ca. 400 g
Gebrauchsanleitung und Vorsichtsmaßnahmen
- Nur mit dem spezifizierten Formiergas mit der Konzentration von ≤ 5% H₂ in N₂ verwenden.
- Vermeiden Sie die Nutzung des Geräts mit voller Leistung direkt gegen den Auslass der Gasflasche; direkte und Konzentrations-Exposition gegenüber Testgas verkürzt die Lebensdauer des Sensors.
- Warten Sie ca. 60 Sekunden nach dem Einschalten, bevor Messungen durchgeführt werden, damit der Sensor Betriebstemperatur erreicht.
- Wechseln Sie Batterien bei Signalstärkeschwankungen; verwenden Sie alkalische AA-Batterien für eine erwartete Betriebsdauer.
Kompatibilität und Einsatzbereiche
Der HS 4000 wird im Zusammenhang mit Dichtheitsprüfungen verwendet, bei denen Formiergas als Spurgas eingesetzt wird — z. B. bei der Prüfung von Kraftstoffleitungen, Kältesystemen, Druckbehältern und Schweißbereichen. Da das Gerät auf 5% H₂/95% N₂ optimiert ist, sollten alternative Testgase vermieden werden, um Genauigkeit und Sensorlebensdauer zu erhalten.
Weitere Anmerkungen
Die technische Referenz des Produkts ist über die MPN 614.61.65 und GTIN 4250675647055 identifiziert. Erfüllt professionelle Anforderungen an die Erkennung kleiner Leckagen, vorausgesetzt korrekter Umgang und Wartung von Sensor und Stromversorgung.
