Lautsprecher TERMINAL 2-polig

2-polige Lautsprecher-Terminal für Gehäuse- und Einbaumontage

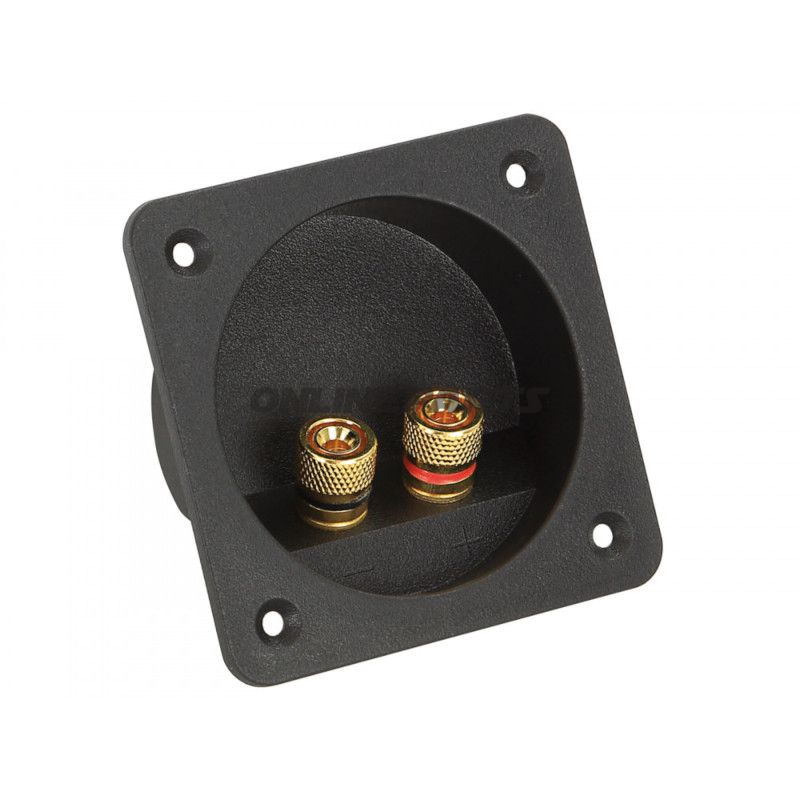

Produkt: 2-poliges Lautsprecher-Terminal von ACV (MPN: 194.08.97, GTIN: 4026724040609). Dieses Terminal wurde für die Montage in Lautsprechergehäusen und anderen Gehäusen entwickelt, bei denen eine sichere und niederohmige Verbindung zwischen Verstärker und Lautsprechern erforderlich ist.

Funktion

• Bietet sowohl Bananenstecker- als auch Schraubverbindung: einfache Verbindung mit 4 mm Banankabel oder direkte Schraubbefestigung des Lautsprecherkabels bis zu 4 mm², um den Kontaktwiderstand zu minimieren.
• Senkened Rahmen: Das Terminal ist in ein gefastenes Gehäuse integriert, um die Verbindungen bei Transport oder Handhabung vor mechanischen Schäden zu schützen.
• Großes Kontaktfeld: Entworfen mit einer relativ großen Kontaktfläche, um eine dichte elektrische Verbindung und reduzierte Oxidation über die Zeit sicherzustellen.
• Vergoldete Kontaktflächen: Verbessern die Korrosionsbeständigkeit und verringern den Übergangswiderstand beim mehrfachen Verbinden und Trennen.

Material und Bauweise

• Rahmen: ABS-Kunststoff, 3 mm dick — robust, dimensionsstabil und für die Einbau in Holz- oder MDF-Gehäuse ohne unbeabsichtigte Verformung geeignet.
• Kontaktteile: Vergoldete Metallverbindungen für bessere elektrische Kontakte und Korrosionsschutz.
• Innere Anschlüsse: Flache Zunge von 5,2 mm sowie Möglichkeit einer Lötzunge, was die Anpassung an verschiedene interne Leitungen erleichtert.

Maße und Montagedaten

• Außengehäuse-Maße: 78,3 mm × 78,3 mm — flaches Paneelmontageformat.
• Montagedurchmesser (äußerer Öffnung): Ø 67 mm.
• Bohrabstand für Montageschrauben: 59 mm zwischen den Schraubenlöchern.
• Bohrloch für Montageschrauben: Ø 4 mm.
• Ausrundung für Schraubenkopf: Ø 7,3 mm × 1,5 mm (damit die Schraubenköpfe plan mit dem Rahmen liegen).
• Externe Verbindungen: Banankartenöffnung Ø 5 mm / Schraubenöffnung Ø 5 mm.

Kompatibilität und Anwendung

• In erster Linie zur Einbau in Lautsprechergehäuse, Subwoofer-Kisten und andere akustische Gehäuse, bei denen Platz und Schutz der Terminale wichtig sind.
• Geeignet für Standard-4 mm Banankabel und Kabel bis ca. 4 mm² bei Schraubverbindung; kann sowohl in professionellen als auch in DIY-Kabinettenbauprojekten verwendet werden.

Optionale Zubehörreferenzen

• Bananenstecker einzeln (1 rot / 1 schwarz) für Klemmen 4–6 mm²: Artikelnummer 30.4070-01.
• Bananenstecker doppelt (1 rot / 1 schwarz) für Klemmen 4–6 mm²: Artikelnummer 30.4070-02.

Montagehinweise

• Sorgen Sie für korrekten Ausschnitt und Vorbohrung des Gehäusematerials nach den angegebenen Maßen, um Spannungen im Rahmen zu vermeiden.
• Beim Schraubanschluss: Ziehen Sie die Schrauben auf ein geeignetes Drehmoment fest, um Beschädigungen des Kabelleiters oder des Terminalgewindes zu vermeiden.
• Die Vergoldung reduziert, beseitigt aber nicht den Bedarf an regelmäßiger Kontrolle in korrosiven Umgebungen.

ACV’s 2-poliges Lautsprecher-Terminal (MPN 194.08.97, GTIN 4026724040609) ist eine praktikable Wahl für Mechaniker und erfahrene Motorradfahrer oder Audioenthusiasten, die eine robuste, geschützte und flexible Anschlusslösung für die Gehäusemontage suchen.
