LAUFROLLE AC SD 20/26 6203100

Laufbahn / Läuferrolle für hydraulische Einheit – AC SD 20/26 (6203100)

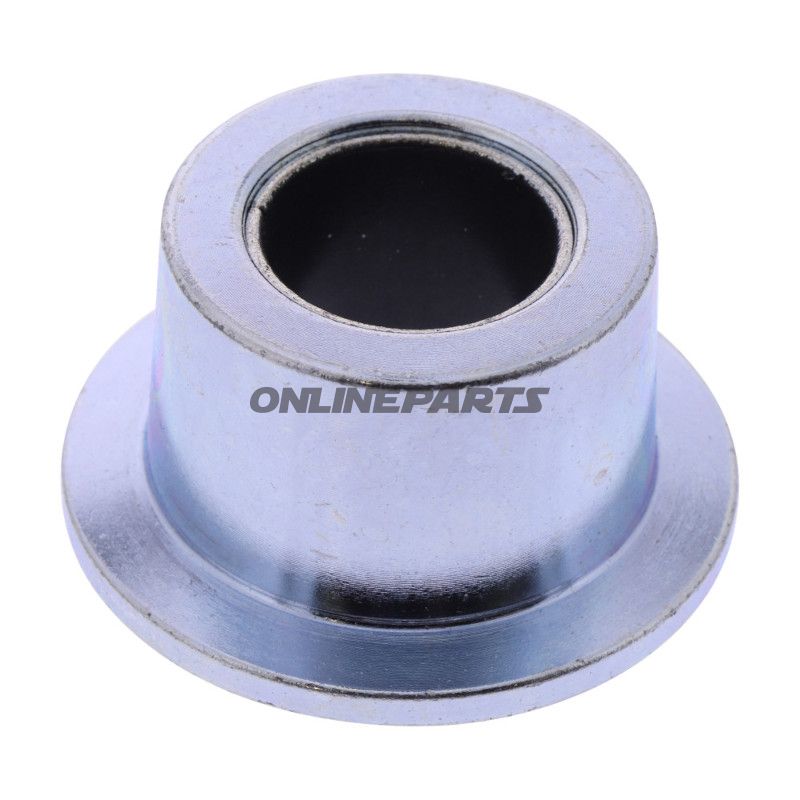

Produkt: Laufbahn / Läuferrolle inkl. DU-Lager und Achse (AC SD 20/26)

Diese Laufbahn (Läuferrolle) ist ein Ersatzteil von AC Hydraulic, das für mechanische Verbindungen in einer Reihe hydraulischer Einheiten vorgesehen ist, beispielsweise Walnut Unilift 4000/3000. Das Produkt wird als AC Originalteilnummer 62.031.01 angegeben und intern mit MPN 652.10.89 unter der Marke AC Hydraulic identifiziert.

• Funktion: Die Rolle dient als tragende Läuferseite und Bezugspunkt in Verbindung zwischen beweglichen Komponenten. Sie reduziert Reibung zwischen zwei Oberflächen, indem sie Last durch die rollende Bewegung überträgt und so Achsen und Montagespunkte vor Verschleiß schützt.
• Abmessungen und Passform: Länge (Achslänge/Gesamtlänge Kontakt): ca. 31 mm. Außendurchmesser angegeben als 42/45/60 mm (gibt mögliche Varianten oder Maße an verschiedenen Teilen der Rolle je nach Lage an). Innenbohrung (Bohrung für Achse/DU-Lager): 25 mm.
• Lager und Achse: Lieferung inkl. DU-Typ Lager (versetzbares/selbstschmierenden Buchse) und Achse/Halterung für die Montage. DU-Buchsen sind so ausgelegt, dass sie eine Gleite- oder Rotationsfunktion mit geringem Wartungsaufwand ermöglichen, abhängig von Installation und Belastungsbedingungen.
• Kompatibilität: Angegeben geeignet für den Anschluss/ die Montage an z. B. Walnut Unilift 4000/3000 und für den Anschluss mit der Teilenummer 6227400. Beim Austausch wird empfohlen, die spezifischen Maßdaten des bestehenden Bauteils zu überprüfen, um eine korrekte Passform sicherzustellen (Außendurchmesser, Innendurchmesser und Länge).

Materialauswahl und Eigenschaften

Die Rolle und ihre Achse sind aus Materialien gefertigt, die für mechanische Verschleiß- und Belastungsfestigkeit vorgesehen sind. Die äußere Hülle besteht typischerweise aus Metall oder Metall mit Oberflächenbeschichtung zur erhöhten Härte und Korrosionsbeständigkeit, während das DU-Lager üblicherweise aus einer Metallbuchse mit einer inneren gleitenden Kunststoffoberfläche oder einem Verbundmaterial besteht, das Selbstschmierung ermöglicht. Die Kombination aus Metall in Achse und langlebigen Buchsen sorgt für stabile Rotation bei wiederholter Belastung, ohne häufige Schmierung, abhängig von Installationsumgebung und Belastung.

Technische Vorteile

• Reduziert direkte Reibung zwischen beweglichen Teilen durch Rollenfunktion.
• DU-Lager-Design verringert Wartungsbedarf im Vergleich zu rein metallischen Kontakten.
• Robuste Konstruktion geeignet für industrielle/hydraulische Anwendungen.
• Originale AC Hydraulic-Nummer (62.031.01) weist Passform und Qualität im Verhältnis zum Herstellers Ersatzteilstandard nach.

Identifikation

Marke: AC Hydraulic. MPN (Hersteller-Ersatzteilnummer): 652.10.89. GTIN ist für dieses Produkt nicht angegeben.

Montage- und Kontrollhinweise

• Prüfen Sie Maße (Außendurchmesser, Innendurchmesser 25 mm und Länge 31 mm) am vorhandenen Teil vor der Montage.
• Untersuchen Sie ggf. verbleibende Befestigungselemente (Scheiben, Splints, Schrauben) und ersetzen Sie diese bei Bedarf, um korrekte Zentrierung und Lastverteilung sicherzustellen.
• Bei Einsatz in korrosiven oder staubigen Umgebungen wird eine geeignete Oberflächenbehandlung sowie regelmäßige Inspektion des Lagers empfohlen.

Die Beschreibung des Teils und die Abmessungen stammen aus den Angaben von AC Hydraulics für LØBEBANE AC SD 20/26 6203100 (AC Originalteil 62.031.01). Für anwendungsbezogene Fragen oder die Bestätigung der Kompatibilität mit einer bestimmten Maschine wird empfohlen, die technische Dokumentation des Herstellers oder die Ersatzteil-Liste der Maschine zu prüfen.
