Laser Spur/Sturz Werkzeug

Laser SPUR/STURZ Werkzeug zur Kontrolle der Zehen- und Camber-Geometrie

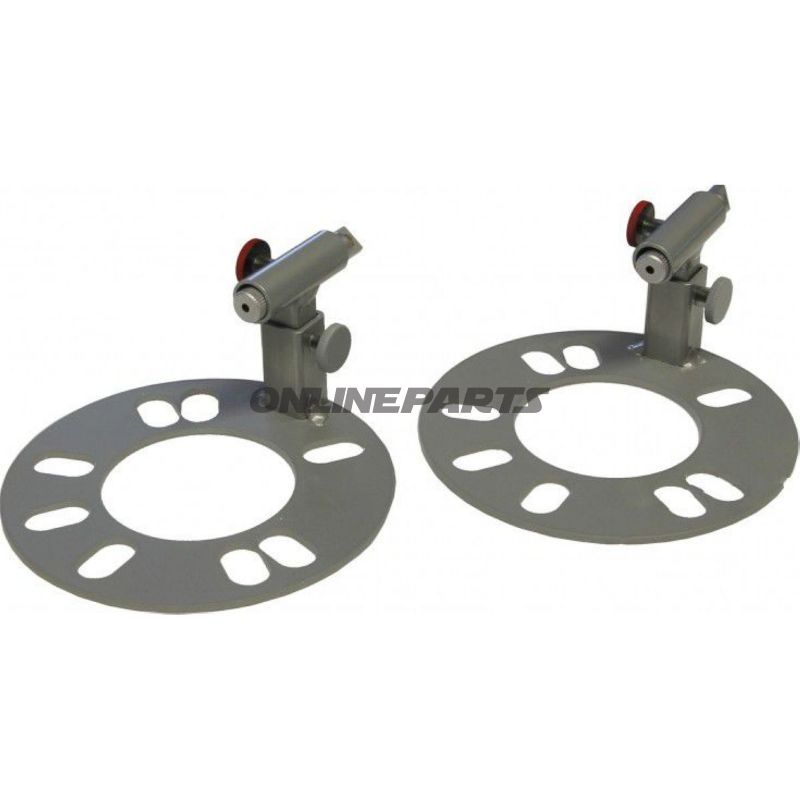

Produkt: Laser SPUR/STURZ Werkzeug von SSW Schmack (MPN: 617.00.64, GTIN: 4260041797079). Dieses Werkzeug wird verwendet, um die Toe (Zehen) und Camber (Drehwinkelgröße) der Räder vor und nach Reparaturen festzulegen und wiederherzustellen, ohne unmittelbaren Bedarf an einer vollständigen Achs- bzw. Radvermessung.

Funktion

• Das Werkzeug projiziert einen Laserpunkt, der als Referenzpunkt an einer Wand oder Boden mit Klebeband oder einem markierten Fixpunkt befestigt werden kann.
• Die Auflageplatten werden direkt auf die Radbolzen montiert, sodass der Laserpunkt der Radmontage folgt.
• Vor der Reparatur wird die Position des Lasers gemessen und als feste Referenzpunkte markiert. Nach dem Austausch von Bauteilen wird der Laserpunkt wieder auf diese Referenzpunkte zurückjustiert, um die ursprünglichen Geometrie-Werte wiederherzustellen.
• Anwendung bei Arbeiten an Stoßdämpfern, tragenden Gliedern, Lenk- und Kontrollarmen, Zugstangen usw., bei denen die Erhaltung oder Wiederherstellung der Radgeometrie wichtig ist.

Materialien und Konstruktion

• Die Auflageplatten sind so konstruiert, dass sie sowohl 4- als auch 5-Loch-Bolzenmuster passen, und bestehen aus Metall für eine stabile Befestigung an den Radbolzen.
• Befestigungselemente und Anschlüsse sind so ausgelegt, dass minimales Spiel zwischen Radbolzen und Platte gewährleistet ist, sodass sich die Position des Laserstrahls während der Arbeiten nicht unnötig ändert.
• Die Lasereinheit verwendet ein Einzelpunktprojektion-System, das leicht abzulesen und schnell zu befestigen/abzumontieren ist. Es sind keine komplexen elektronischen Kalibrierungen erforderlich—das System hängt von mechanischer Stabilität und visuellen Fixpunkten ab.

Praktische Anwendung und Workflow

• Montieren Sie die Auflageplatten an den Radbolzen und aktivieren Sie den Laserpunkt.
• Markieren Sie die Position des Lasers als feste Punkte an Wand oder Boden (z. B. mit Klebeband oder dauerhafter Markierung gemäß den Werkstattabläufen).
• Führen Sie Reparaturen oder den Austausch von Bauteilen durch.
• Justieren Sie die Radmontage so, dass der Laserpunkt mit den zuvor markierten festen Punkten übereinstimmt—dadurch wird die frühere Toe- und Camber-Geometrie ohne unmittelbare Achsmessung wiederhergestellt.

Vorteile aus Sicht eines Technikers

• Ermöglicht eine schnelle Referenzablesung und Reproduktion der früheren Geometrie eines einzelnen Rads nach Demontage.
• Reduziert den Bedarf an laufenden, tiefgehenden Achsmessungen bei einfachen Austauschvorgängen, wenn korrekte Referenzpunkte verwendet werden.
• Robuste mechanische Kontaktstelle über die Radbolzen sorgt für eine zuverlässige, reproduzierbare Position des Laserpunktes.

Kompatibilität und Einschränkungen

• Für Räder mit 4- und 5-Loch-Bolzenmustern geeignet. Prüfen Sie die Bolzen- größe und Mutterlänge vor der Montage, um Interferenzen mit Radkomponenten oder Nabenschutz zu vermeiden.
• Das System rekonstruiert nur die gemessenen Referenzpositionen; korrekte Ergebnisse hängen von einer präzisen Markierung und stabilen Montage ab. Bei komplizierteren Schäden am Rahmen, Gehäuse oder Axlen wird eine vollständige Geometrie-/Achsmessung gemäß Werkstattnorm empfohlen.

Identifikation

Dieses Werkzeug wird von SSW Schmack geliefert und kann anhand der Herstellernummer MPN 617.00.64 und GTIN 4260041797079 identifiziert werden.

Hinweis: Die Beschreibung fokussiert sich auf die technische Funktion und Eigenschaften. Beachten Sie die Sicherheitsvorschriften der Werkstatt bei der Verwendung von Lasergeräten und bei Arbeiten an der Radmontage.
