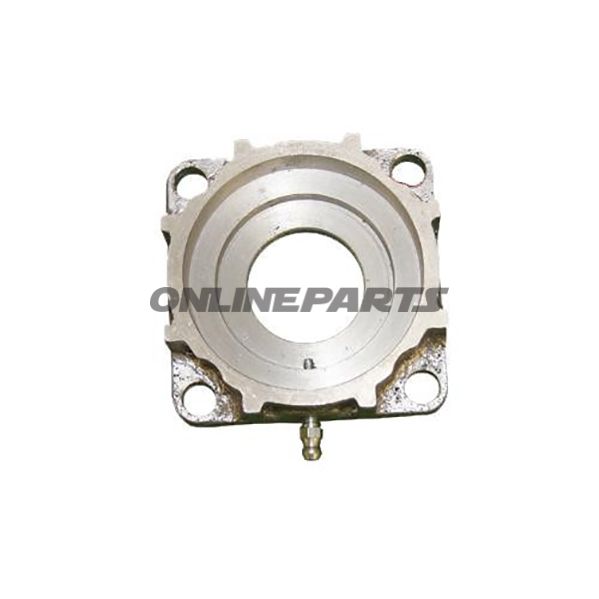

Lagersitz Ravaglioli Kpx 336/337047018540

Lagersitz für Ravaglioli Hebe- bzw. Lastgruppentechnische Ausrüstung (KPX 336/337) — Leihsitz aus Aluminium

Beschreibung und Funktion
This Lagersitz (Leihsitz) ist für den Einsatz in Ravaglioli-Hebe-Tischen/Achsen des Typs KPX 336 und KPX 337 gefertigt. Das Produkt fungiert als Buchse/Lager zwischen beweglichen Komponenten des Hebe-/Führungssystems und sorgt für korrekte Positionierung sowie Reduzierung von direktem Metall-Metall-Reiben. Die Konstruktion erlaubt einen Innen-Durchmesser in Variabilität von 36,5 mm bis 72 mm, wodurch Toleranzen und Justierungsbedarf der genannten Modellreihe abgedeckt werden.

Material und Eigenschaften
Der Lagersitz besteht aus Aluminium. Aluminium wird hier aufgrund der Kombination aus geringem Gewicht, guten Korrosionsschutz und ausreichender Festigkeit für leichte bis mittlere Belastungen in Hebe-Vorrichtungen gewählt. Die Oberfläche eignet sich dazu, mit herkömmlichen Schmiermitteln zu arbeiten und bietet eine glatte Kontaktfläche, die Reibung zwischen Achse und Gehäuse reduziert. Beachten Sie, dass Aluminium nicht dieselbe Verschleißfestigkeit wie gehärtete Stahllegierungen besitzt, weshalb der Anwendungsbereich typischerweise als Lager/Buchse an nicht extrem belasteten Punkten oder als Einsatz in einem größeren Montagesystem vorgesehen ist.

Abmessungen und Kompatibilität

• Innen-Durchmesser (min): 36,5 mm
• Innen-Durchmesser (max): 72 mm
• Außenmaße (L x B x H): 85 x 85 x 32,5 mm

Diese Maße gelten für die Montage in Ravaglioli KPX 336- und KPX 337-Einheiten. Stellen Sie sicher, die Maße vorhandener Lehsitze und Montageflächen vor dem Austausch zu überprüfen, um eine korrekte Passform zu gewährleisten.

Technische Information und Identifikation
Die Herstellernummer (MPN) des Produkts lautet 652.01.18 und der GTIN/Strichcode ist 4260499472597. Diese Codes können bei der Suche in Ersatzteillisten oder bei der Überprüfung der Kompatibilität mit Service-/Ersatzteilen in Ravaglioli-Dokumentationen verwendet werden.

Praktische Hinweise für Mechaniker

• Beim Austausch: Reinigen Sie die Montageflächen und prüfen Sie auf eventuelle Verformungen oder Korrosion, die die Passung beeinflussen könnten.
• Verwenden Sie entsprechendes Schmiermittel gemäß den Vorgaben des Geräteleveranten, um Lebensdauer zu verbessern und Geräusche zu mindern.
• Der Aluminiumbauteil sollte nicht als tragendes Element bei schweren Stößen oder wiederholten hochfrequenten Belastungen ohne zusätzliche Verstärkung verwendet werden.

Hinweis
Die Informationen basieren auf vom Hersteller angegebenen Abmessungen und Materialangaben. MPN 652.01.18 und GTIN 4260499472597 können genutzt werden, um das Produkt in Ravaglioli-Ersatzteillisten abzugleichen und vollständige Kompatibilität mit dem spezifischen KPX 336/337 Modell sicherzustellen.
