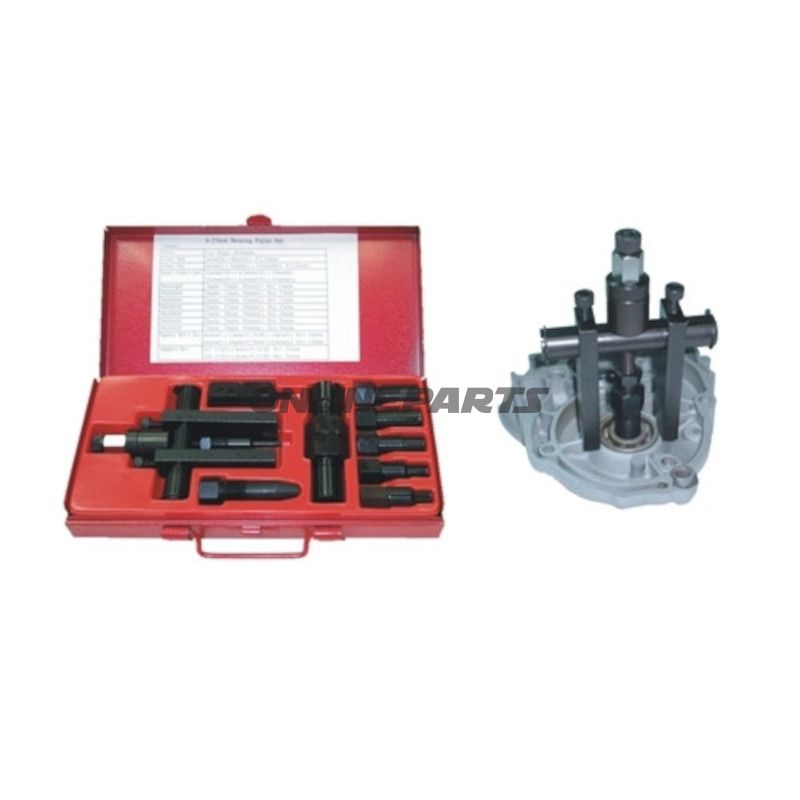

Lagerabzieher Satz JMP

Lagerspannwerkzeug-Set für Nutkugellager — JMP 722.06.28

Produktübersicht: Dieses Lagerspannwerkzeug-Set von JMP (MPN 722.06.28, GTIN 4043981396034) ist für die sichere und kontrollierte Entfernung von tiefen Nutkugellagern konzipiert. Das Werkzeug ist ein expandierendes Mandrelsystem mit sechskantigem Eingang zum Spannen und wird in einer Metallver case für Schutz und Aufbewahrung geliefert.

Funktion und Anwendung:

• Das Expanding-Mandrel-Prinzip ermöglicht es, die Innenseite des Lagerinnenrings zu greifen und es gleichmäßig herauszuziehen, ohne die Welle zu beschädigen.
• Geeignet für die Entfernung von Tiefen-Nutkugellagern (Bearing usage), insbesondere wenn der Zugang zur Außenseite des Lagers eingeschränkt ist.
• Spannen erfolgt über einen Sechskant- oder Inbusschlüssel (Hexagon socket), was eine präzise Kontrolle der Ausziehkraft ermöglicht.

Technische Daten und Reichweite:

• Typ: Expanding Mandrel Puller (Expanding Mandrel Puller).
• Spannbereich (operational range): 26,0–66,0 mm.
• Antriebsart: Sechskant-Eingang (Hexagon socket) zum Spannen.
• Hersteller: JMP.

Kompatible Lagerdurchmesser: Das Set deckt eine Reihe von Innendurchmessern ab, damit passt es zu gängigen Nutkugellagern mit Innenringgrößen um:

• 8,0–11,0 mm
• 10,0–13,0 mm
• 12,0–15,0 mm
• 15,0–17,0 mm
• 17,0–20,0 mm
• 20,0–24,0 mm
• 25,0–29,0 mm

Materialien und Aufbau:

• Hauptkomponenten aus gehärtetem Stahl, um Verbiegen und Absplittern bei moderatem bis hohem Zug zu widerstehen.
• Oberflächenbehandlung industriell durchgeführt, um Korrosionsrisiko und Verschleiß bei wiederholtem Gebrauch zu reduzieren.
• Geliefert in einer robusten Metallkassette, die die Teile schützt und die Bausteile des Sets bei Aufbewahrung und Transport organisiert hält.

Praktische Vorteile für Mechaniker:

• Ermöglicht das Entfernen des Lagers, ohne Wellen oder Lagerbahnen zu beschädigen, sofern das Werkzeug korrekt verwendet wird.
• Der breite Justierungsdurchmesserbereich reduziert den Bedarf an mehreren Spezialwerkzeugen für verschiedene Lagergrößen.
• Sechskant-Spannung ermöglicht eine schrittweise und kontrollierte Kraftanwendung, was bei empfindlichen Komponenten wichtig ist.

Hinweise zur Verwendung und Kompatibilität:

• Das Set ist für Tiefen-Nutkugellager konzipiert; bei anderen Lager- oder Achsentypen ist die Eignung Fall für Fall zu prüfen.
• Bei eng em eingeschliffenem Pass oder korrodierten Lagern kann eine Vorspannung, Wärmebehandlung oder durchdringendes Öl erforderlich sein, um Beschädigungen zu vermeiden.
• Verwenden Sie eine passende Momentenkontrolle und stützen Sie die Welle, um Biegung beim Herausziehen zu verhindern.

Identifikation: Dieses Produkt wird von JMP geliefert und kann mit der Hersteller-Teilenummer (MPN) 722.06.28 und GTIN 4043981396034 identifiziert werden. Diese Nummern können für Lagerverwaltung und die Suche nach technischer Dokumentation oder Ersatzteilen von JMP verwendet werden.

Fazit: Das JMP-Lagerspannwerkzeug-Set 722.06.28 ist ein robustes Werkzeug für Profis, die ein flexibles expandierendes Puller-System für Tiefen-Nutkugellager benötigen. Die Materialwahl und Konstruktion sind auf wiederholte Nutzung in Werkstattumgebungen ausgelegt, und der einstellbare Bereich des Sets deckt viele gängige Lagergrößen ab.
