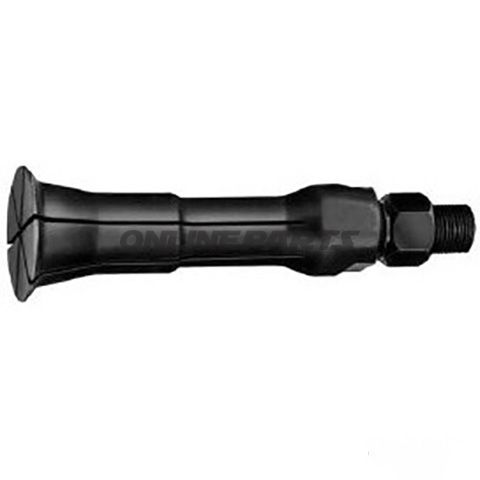

Lagerabzieher Jmp25-30 Mm

Lagerabzieher (25–30 mm) für Lager — JMP Ersatzteil

Produkt: Lagerabzieher JMP 25-30 mm (Ersatzteil für Abzieher-Set 722.02.43). Dieses Werkzeug wird von JMP hergestellt und unter der Artikelnummer (MPN) 722.05.10 verkauft. GTIN: 4043981292640.

Beschreibung:

Dieser expandierende Spannschieber-Lagerabzieher ist für das präzise Entfernen von Innenlagern mit einem Innendurchmesser im Bereich von 25–30 mm konzipiert. Die Einheit ist als Ersatzteil für das vollständige Abzieher-Set 722.02.43 vorgesehen und für den Einsatz in Werkstätten gedacht, die eine sichere, kontrollierte Demontage ohne Beschädigung von Achsen oder Gehäusen verlangen.

• Funktion: Der Abzieher wirkt, indem der Spannstift in das Innenloch des Lagers eingesetzt wird, woraufhin der Expansionsmechanismus gespannt wird, sodass der Halt auf der Innenseite vergrößert wird. Anschließend kann das Lager durch Zug- oder Druckfunktion im zugehörigen Abzieher-Set von der Achse abgezogen werden. Der Antriebstyp ist innen sechskant (imbus/hexagon socket) für eine sichere Übertragung des Drehmoments und präzise Kontrolle.
• Anwendungsbereich: Geeignet zum Entfernen von Ketten-, Kugel- und Rollenlagern mit Innendurchmesser zwischen 25 und 30 mm. geeignet für Motorradteile, kleine Maschinenelemente und andere Wellen, bei denen Zugang und Platzverhältnisse eine expandierende Lösung erfordern.

Materialien und Eigenschaften:

• Werkstoffauswahl und Ausführung in der Regel Stahllegierung mit Wärmebehandlung für Verschleißfestigkeit und Dimensionsstabilität unter Belastung. Der Innen-Sechskant ist so gestaltet, dass er Lastmomente vom Werkzeug aufnehmen kann, ohne frühzeitig abzurunden.
• Oberflächenbehandlung (falls relevant) reduziert Korrosion und erleichtert die Reinigung nach dem Einsatz, was in Werkstattumgebungen mit Öl- und Feuchtigkeitseinwirkung wichtig ist.
• Die Konstruktion ist einfach und robust, um Verformungen der Kontaktflächen des Lagers während der Expansion zu minimieren.

Kompatibilität und Bedienungsanleitung:

• Als Ersatzteil in JMP Abzieher-Set 722.02.43 geeignet. Prüfen Sie, dass die übrigen Teile des Abzieher-Sets (Schrauben, Spannstücke und Zugstempel) in ausreichendem Zustand sind, um eine ungleichmäßige Belastung zu vermeiden.
• Setzen Sie den Mandrillenstift in das Lager ein, ziehen Sie ihn schrittweise mit dem korrekten Innensechskantschlüssel fest und wenden Sie gleichmäßig Zugkraft an. Vermeiden Sie plötzliche Stöße direkt auf den Mandrillenstift, da dies Stöße auf das Lager und die Achse übertragen kann.
• Für manuelle oder kraftübertragene Demontage mit gängigen Werkstattwerkzeugen vorgesehen; tragen Sie geeignete Schutzausrüstung und befolgen Sie übliche Sicherheitsvorschriften.

Technische Daten (Zusammenfassung):

Qualität und Haltbarkeit:

Als Ersatzteil von JMP ist die Komponente entsprechend den Herstellerspezifikationen für Passform und Abmessungen des vorgesehenen Abzieher-Sets ausgeführt. Die Materialauswahl und Wärmebehandlung sind entscheidend, um eine wiederholte Nutzung ohne plastische Verformung sicherzustellen. Für optimale Haltbarkeit Reinigung und leichte Schmierung nach dem Gebrauch sowie trockene, frostfreie Lagerung empfehlen.

Hinweise:

• Das Produkt wird als einzelnes Ersatzteil für das Abzieher-Set geliefert und ist kein vollständiges Abziehergerät an sich – stellen Sie sicher, dass die übrigen Komponenten des Sets 722.02.43 verfügbar sind.
• Überprüfen Sie immer den Lagertyp und die Maße vor der Montage, um eine falsche Passform zu vermeiden.
