Lagerauszieher zum Entfernen von flush-montierten Kugellagern und Ringen

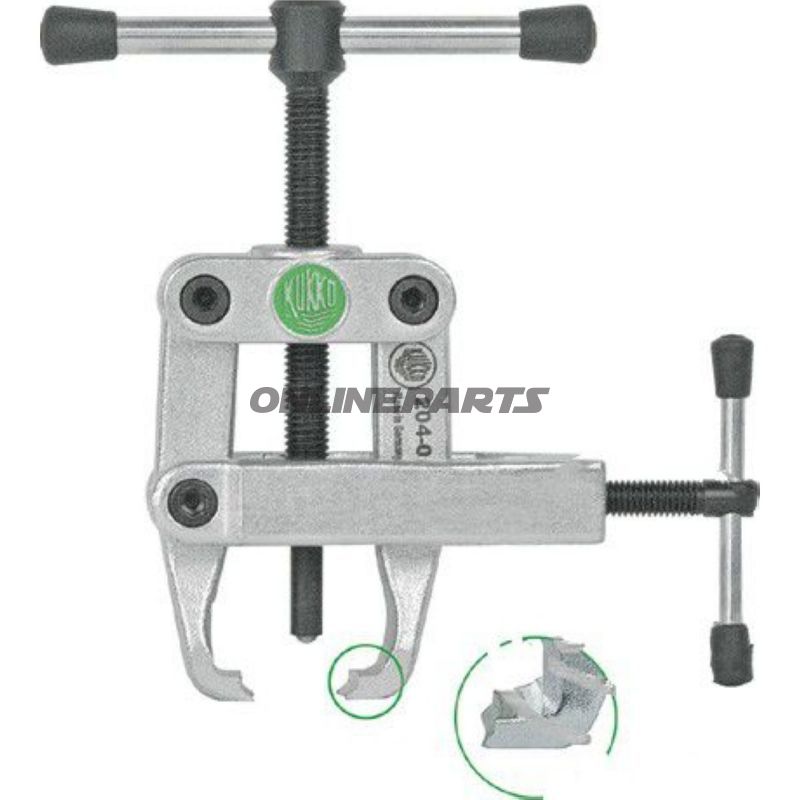

Produkt: Lagerauszieher von Kukko (MPN: 646.28.24, GTIN: 4021176339516). Dieses Werkzeug ist für das präzise Abtrennen von Kugellagern, Lagerringen und ähnlichen Teilen vorgesehen, bei denen eine flache oder flush Montage einen sicheren Griff zum Entfernen erfordert, ohne umliegende Bauteile zu beschädigen.
Funktion und Anwendung
- Die Ausziehung erfolgt mittels profilfräsender, keilförmiger Zangen an den Ausziehern. Wenn die Seitenklemmung (Spannzwinge) gezogen wird, bohren sich die Zähne unter das zu entfernende Bauteil und sichern bereits vor Beginn der eigentlichen Zugbewegung festen Halt.
- Das Design eignet sich für flush- oder planmontierte Kugellager und Lagerringe, bei denen der Zugang eingeschränkt ist und es wichtig ist, das Naben- oder Gehäuseinnere nicht zu beschädigen.
- Bedienung erfolgt über einen T-Griff, der eine zentrierte Zugkraft und gute Kraftübertragung beim Entfernen ermöglicht.
Materialien und Konstruktion
- Körper und Zähne sind aus gehärtetem Stahl gefertigt, um den konzentrierten Kräften beim Abziehen standzuhalten, ohne Verformung. Die Profilfrässung der Zähne ist ausgeführt, um den Eingriff zu erhöhen, ohne aggressive Schnittspuren zu hinterlassen.
- Die Seitenklemmung (Spannzwinge) ist darauf ausgelegt, eine gleichmäßige Kompression zu liefern, sodass die Zähne sicher unter dem Rand des entfernten Elements greifen. Die Materialauswahl ist auf ein Gleichgewicht zwischen Verschleißfestigkeit und Präzision abgestimmt.
- Die Konstruktion und Oberflächenbehandlung entsprechen industriellen Standards, ausgerichtet auf Werkstattbetrieb, bei dem wiederholte Belastung und Wartung üblich sind.
Technische Daten und Abmessungen
- Spannweite (betrieblichen Bereich): 90,0 mm
- Spannhöhe (Schnitttiefe): 100,0 mm
- Gewicht: ca. 2,0 kg
- Antriebsart: T-Griff für direkten mechanischen Zug
- Typkennzeichnung in den technischen Daten: Ball Joint Puller (Verwendung: Bearing)
Kompatibilität und Anwendungsbereiche
- Geeignet für Motorradwerkstätten und Mechaniker, die an Felgenflanschen, Getrieben, Motor- oder Getriebe-Komponenten mit flush-montierten Lagern arbeiten.
- Verwendbar dort, wo ausreichend Platz für einen konventionellen Innenauszieher fehlt und wo ein seitliches Klemmzug bessere Zugänge ermöglicht.
- Passt zu Situationen mit standardmäßiger 90 mm Reichweite; bei größeren oder sehr kleinen Abmessungen sollte die Anwendbarkeit anhand der Geometrie der Komponente beurteilt werden.
Praktische Vorteile
- Sichert frühzeitig den Eingriff durch die Zähne, sodass das Element vor dem Hauptzug gehalten wird – verringert das Risiko des Abrutschens beim Abziehen.
- Der T-Griff bietet gute Kontrolle über die Zugkraft, hilfreich bei Präzisionsarbeiten in der Nähe von Dichtungen und Dichtflächen.
- Robuste Stahllösung geeignet für wiederholte Nutzung in Werkstattumgebung.
Marke und Identifikation
Das Produkt wird von Kukko hergestellt und ist mit der Herstellernummer MPN 646.28.24 gekennzeichnet. Die GTIN-Nummer 4021176339516 ist in Kukko’s Produktregistrierung enthalten und kann für Abfragen in Ersatzteil-Datenbanken oder Nachbestellungen verwendet werden.
Hinweise
- Prüfen Sie, ob die Abmessungen (Spannweite 90 mm, Spannhöhe 100 mm) mit der spezifischen Komponente vor dem Abziehen übereinstimmen.
- Bei Arbeiten in der Nähe sensibler Oberflächen wird empfohlen, umliegende Teile entsprechend zu stützen, um Beschädigungen beim Zug zu vermeiden.
