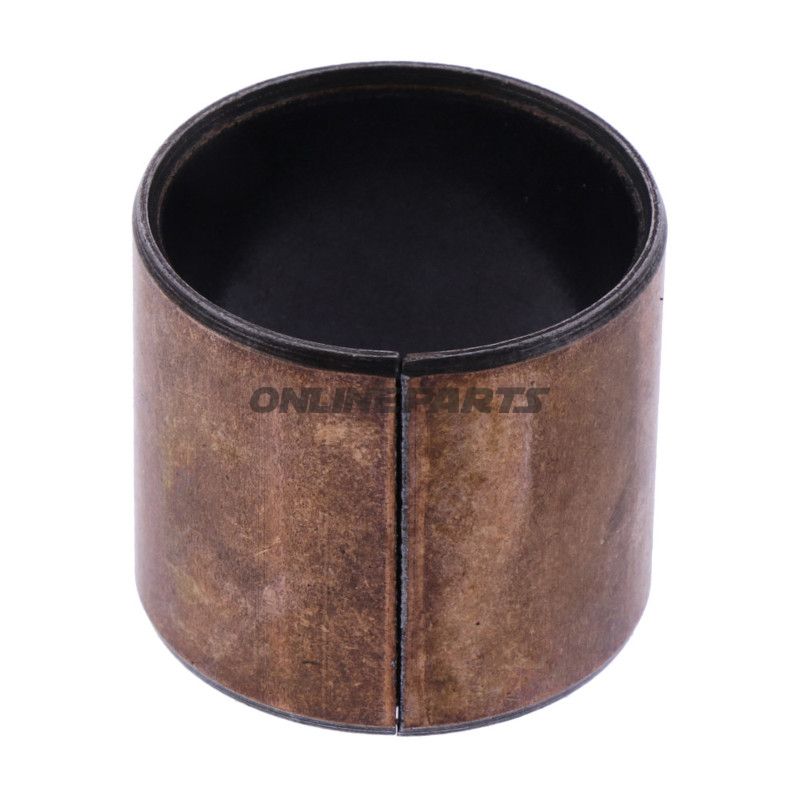

Gleitleje (Scissor-Bolt) für Fox DS 3000 H - JMP Originalteil
Dieses Gleitleje (meist als „scissor bolt“ oder Gelenkwegführung für Kipparme“ bezeichnet) ist für den Einsatz in Federungsbauteilen an Fox DS 3000 H-Einheiten konzipiert. Das Produkt wird von JMP geliefert und intern als Teilnummer S-040-002525-0 referenziert; die Hersteller-Artikelnummer (MPN) lautet 652.30.36. GTIN ist für diesen Artikel nicht angegeben.
Funktion
Die Buchse dient als Feder- und Kipparm-Gelenk, das eine kontrollierte Bewegung zwischen zwei verbundenen Komponenten ohne direkten Metall-zu-Metall-Slip ermöglicht. Sie gewährleistet eine präzise Führung der Bewegung in Scheren-/Kippmechanismen und reduziert Reibung und Verschleiß am Montagepunkt des Fox DS 3000 H-Dämpfers.
Materialwahl und Eigenschaften
- Abmessungen: Innendurchmesser Ø 25 mm, Außendurchmesser Ø 28 mm, Länge 24,5 mm. Diese Maße sind entscheidend für eine korrekte Passform in den originalen Montagemulden.
- Material: JMP liefert typischerweise Gleitlehnen aus verschleißfestem Metall mit einer inneren Gleitschichtoberfläche oder einer Lagerung in einem selbstschmierenden Polymer/Compound, um Wartungsaufwand zu minimieren. Das konkrete Material dieser Artikels ist darauf ausgelegt, die Fox-Anforderungen an Haltbarkeit und Toleranzen zu erfüllen.
- Konstruktion: Robuste physische Bauweise mit präzise bearbeiteten Abmessungen, um eine enge Toleranzabdeckung und stabile Bewegung unter Last zu gewährleisten.
Kompatibilität und Anwendung
Dieses Lager ist als Ersatzteil für Fox DS 3000 H-Konfigurationen vorgesehen, wobei JMPs Originalteil S-040-002525-0 oder MPN 652.30.36 spezifiziert sind. Die Montagestelle erfordert die angegebenen Abmessungen (Ø25/Ø28, Länge 24,5 mm) für eine korrekte Funktion; prüfen Sie immer die physischen Maße gegen das vorhandene Teil, bevor Sie es austauschen.
Vorteile einer richtigen Ersatzinstallation
- Reduzierte Reibung an Scheren-/Kipppunkten, was Wärmeaufbau und Verschleiß an umliegenden Bauteilen verringert.
- Wiederhergestelltes korrektes Spiel und Bewegungsrichtung im Federungsmechanismus, was Reaktionsfähigkeit und Lebensdauer des Dämpfer- oder Kipparmensystems verbessern kann.
- JMP-Originalkomponente (MPN 652.30.36 / S-040-002525-0) sorgt für passende Toleranzen zur Werkseinstellung an Fox-Einheiten.
Montagehinweise
- Reinigen Sie den Montagebereich gründlich von Schmutz und alten Schmiermitteln vor der Installation.
- Verwenden Sie das passende Drehmoment und ggf. empfohlene Unterlegscheiben/Dichtungsbauteile des Herstellers, um eine falsche Belastung und vorzeitigen Verschleiß zu vermeiden.
- Überprüfen Sie nach der Montage auf freies Bewegungsfeld und kein Spiel. Nehmen Sie bei Bedarf Anpassungen gemäß der Installationsanleitung für den Fox DS 3000 H vor.
Die Marke ist JMP, MPN 652.30.36. Falls weitere technische Daten oder Dokumentation gewünscht werden (Materialspezifikationen, Toleranzklassen oder Installationsanleitung), kann diese oft über JMP oder die Dokumentation des Lieferanten bezogen werden.
