Lager oben HYDRAULIKZYLIN JMP Fox DS 3000 H

Lager für oberen Hydraulikzylinder für Fox DS 3000 H (JMP)

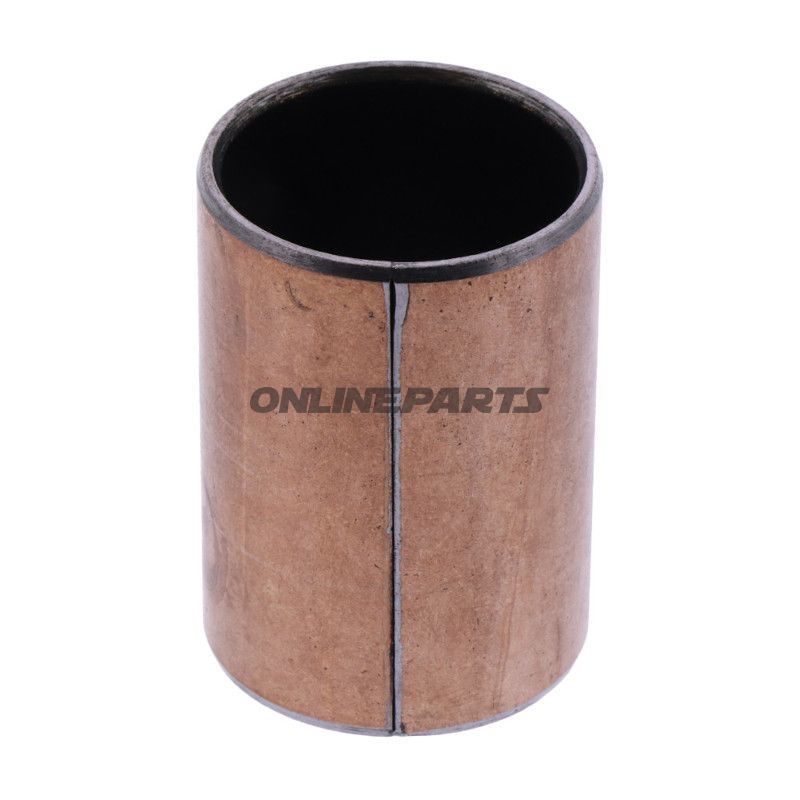

Dieses Produkt ist ein oberes Gleitleje für den Hydraulikzylinder des Fox DS 3000 H, hergestellt von JMP und registriert unter der Seriennummer (MPN) 652.30.42. Das Lager ist für die Montage am oberen Ende des Zylinders vorgesehen und dient als tragende innere Kontaktfläche zwischen dem Zylinderkolbengehäuse und dem Befestigungspunkt.

Funktion

• Die Hauptfunktion des Gleitlejes besteht darin, Reibung zu reduzieren und direkten Metall-auf-Metall-Kontakt an der oberen Aufhängungsfläche des Hydraulikzylinders zu verhindern.
• Es hält die Zentrierung des Zylinders und sorgt für eine korrekte Bewegungsachse unter Last und wiederholten Bewegungen.
• Bei korrekter Montage verringert das Lager Spiel und trägt zu einem gleichmäßigen Betrieb und längeren Lebensdauer der Zylinderdichtungen und angrenzender Bauteile bei.

Material und Eigenschaften

• Produktspezifikation bezeichnet ein Gleitleje (Gleitbuchse) Design für hydraulische Anwendungen. Das Material ist typischerweise ein selbstschmierende Gleitheil oder eine Metallbuchse mit geeigneter Oberflächenbearbeitung, um zyklische Belastung und hydrodynamischen Kontakt auszuhalten. JMP produziert Komponenten mit Fokus auf Toleranzen, die zur Originalbauteil passen.
• Außendurchmesser: 34 mm — passt in das Loch der Zylinderbohrung.
• Innendurchmesser: 30 mm — Außendurchmesser der Montagbolzen oder Achse.
• Länge: 48 mm — Länge der Buchse, die eine korrekte Einschubtiefe und Klemmposition sicherstellt.
• MPN 652.30.42 gibt die konkrete Variante an, die JMPs Originalersatzteilnummer (S-040-003048-0) für diese Art Gleitleje ist.

Kompatibilität

• Für Fox DS 3000 H Hydraulikzylinderoberaufhängung konzipiert. Überprüfen Sie stets Abmessungen (äußerer Ø 34 mm, innerer Ø 30 mm, Länge 48 mm) mit Ihrem bestehenden Zylinder vor der Montage.
• MPN und Dimensionsdaten ermöglichen den Vergleich mit OEM- oder Aftermarket-Teilen beim Austausch oder bei Reparaturen.

Installation und Hinweise

• Reinigen Sie den Montagebereich gründlich und entfernen Sie alte Korrosion oder Rückstände vor Press- oder Hammermontage.
• Verwenden Sie geeignete Presswerkzeuge oder eine Büchsenstutzens, um Beschädigungen am Lager oder Zylinder zu vermeiden. Vermeiden Sie direkte Schläge auf die Kante des Lagers.
• Nach der Montage: Prüfen Sie, dass die Bewegung reibungslos ist und dass der Innendurchmesser die Bolzen/Achse korrekt zentriert.

Produktidentifikation

• Marke: JMP — hergestellt als Ersatzteil für Hydraulikzylinderaufhängungen.
• MPN: 652.30.42 (JMP Originalteil S-040-003048-0).
• GTIN: Nicht angegeben für diesen Artikel.

Diese Beschreibung richtet sich an Mechaniker und erfahrene Motorradfahrer, die präzise Maße und funktionale Informationen für den korrekten Austausch des oberen Lagers im Hydraulikzylinder eines Fox DS 3000 H benötigen.
