Lagerschraubensatz für konische Lagerkäfige — JMP 20-teiliges Set (Einführung in Lagerkäfige)
Produktoverblik: Dieses JMP-Lagerschraubensatz (MPN: 722.53.29, GTIN: 4043981037050) enthält eine Auswahl an Treibbuchsen und Haltern, die zum Einpressen von Lagerkäfigen und Montageringen bei der Arbeit mit konischen Kugellagern vorgesehen sind. Das Set ist darauf ausgelegt, eine präzise Kraftübertragung beim Einpressen zu ermöglichen, sodass das Lager gerade sitzt und Laufbahnen oder Schulterungänge nicht beschädigt werden.
Funktion: Das Set wird verwendet, um Lagerkäfige und Lagerringe in ihre Sitze mit Schlagswerkzeugen (Hammer oder Presse) zu drücken. Die zylindrischen Treibbuchsen sind paarweise konstruiert mit leicht unterschiedlichen Durchmessern, sodass man eine Buchse wählen kann, die den Käfig gleichmäßig über die Kante unterstützt und so Punktbelastungen vermeidet. Die beigefügten Träger (Griffe) ermöglichen eine bessere Kontrolle und einen Abstand zwischen Hand und Schlagfläche.

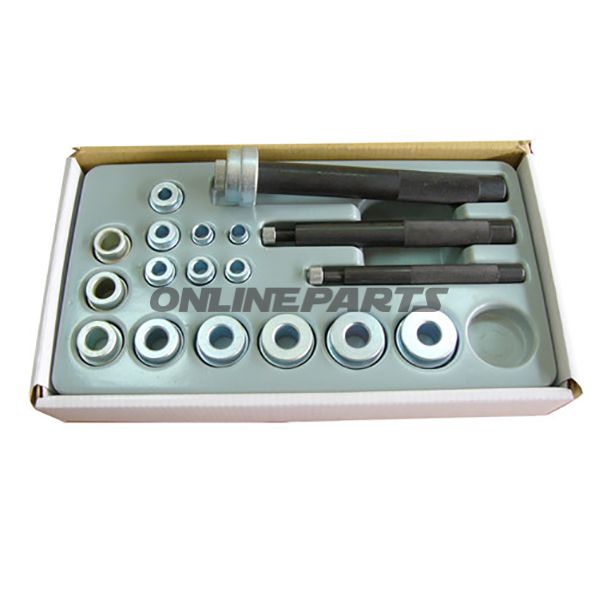

- Inhalt: 20 Teile in verschiedenen Treibbuchsen und drei Treiberhaltern.
- Treibbuchsen (Durchmesser): 3/8 x 7/16", 7/16 x 1/2", 1/2 x 9/16", 9/16 x 5/8", 39/64 x 11/16", 5/8 x 3/4", 11/16 x 13/16", 47/64 x 7/8", 13/16 x 15/16", 55/64 x 1", 15/16 x 1-1/16", 1 x 1-1/8", 1-1/16 x 1-3/16", 1-1/8 x 1-1/4", 1-3/16 x 1-5/16", 1-1/4 x 1-3/8". Diese Maße ermöglichen das Anpassen an Innen- und Außendurchmesser verschiedener Käfige und Hülsen.
- Treibhalter (Längen): 19 x 175 mm, 16 x 145 mm und 11 x 120 mm — ausgelegt für unterschiedliche Zugangsbedingungen und um den korrekten Abstand zur Schlagfläche zu gewährleisten.
Materialien und Eigenschaften: JMPs Treibbuchsen und Halter bestehen aus Werkzeugstahl mit Wärmebehandlung für erhöhte Härte und Verschleißfestigkeit. Die Oberfläche ist in der Regel satinhart oder leicht beschichtet, um Korrosionsbeständigkeit zu gewährleisten und die Reibung gegenüber dem Lagerkäfig während des Einpressens zu verringern. Die Konstruktion zielt darauf ab, Deformationsmarken auf den Schaltflächen zu vermeiden und sicherzustellen, dass die Kraft gleichmäßig verteilt wird.
Technische Vorteile:
- Große Auswahl an passenden Durchmessern reduziert den Bedarf an improvisierten Lösungen und verringert das Risiko einer schrägen Passung.
- Mehrere Halterlängen bieten Flexibilität bei engen Montagebedingungen und schützen die Hände vor Schlägen.
- Robuste Materialien und wärmebehandelte Oberflächen erhöhen die Haltbarkeit bei wiederholtem Einsatz in Werkstattausrüstungen.
Anwendungsbereiche und Kompatibilität: Das Set ist für Mechaniker konzipiert und eignet sich zum Einpressen konischer Kugellager und ähnlicher Lagerkäfige in Motorrädern, Autos, Getrieben und anderen Maschinenelementen, bei denen eine genaue Passung erforderlich ist. Wählen Sie die Treibbuchse anhand des Innenmaßes des Lagergehäuses und der äußeren Maße des Käfigs für die korrekte Passung.
Praktische Hinweise für die Anwendung: Wählen Sie eine Treibbuchse, die den Käfig über eine so große Fläche wie möglich stützt. Platzieren Sie die Buchse zentriert auf dem Lagerkäfig und schlagen Sie mit gleichmäßigen, kontrollierten Schlägen oder verwenden Sie bei Bedarf eine hydraulische/pneumatische Presse. Vermeiden Sie das Schlagen direkt auf dem Käfiglauf oder der Laufbahn. Eine Inspektion der Teile auf Beschädigungen nach der Montage wird empfohlen.
Marke und Identifikation: JMP wird als Hersteller dieses Sets angegeben (MPN 722.53.29). GTIN 4043981037050 kann zur eindeutigen Identifikation und Lagerverwaltung verwendet werden.
Hinweis: Der Inhalt des Sets gibt eine Auswahl an Treibbuchsen und Haltern für den Werkstattgebrauch an. Wenn Sie spezielle Käfigmaße oder ungewöhnliche Lagerkäfige haben, überprüfen Sie vor der Nutzung die Maße, um eine korrekte Passform sicherzustellen.
