KURZSCHLUSSDETEKTOR 12-42V

Kurzschlusssucher 12–42 V zur Suche nach Kabeldefekten und Leckstrom

Produkt: Kurzschlusssucher von KS Tools (MPN: 609.03.37, GTIN: 4042146206201). Die Einheit ist für professionelle Fehlersuche in Fahrzeugstromkreisen von 12 V bis 42 V ausgelegt.

Funktion und Anwendung

• Ein Sender wird an den zu testenden Schaltkreis angeschlossen, typischerweise über die Sicherungsbox mit isolierten Klemmen. Der Sender erzeugt ein Verfolgungssignal in der Leitung.
• Der Empfänger folgt dem Kabelverlauf und registriert das ausgesendete Signal sowohl akustisch als auch mit einer gerichteten LED, sodass der Kabelverlauf und die Fehlerstelle lokalisiert werden können, ohne Kabel zu öffnen oder durchzustechen.
• Wenn der Empfänger kein Signal mehr empfängt, deutet dies normalerweise darauf hin, dass der Kurzschluss oder der Unterbruch gefunden wurde.
• Das Gerät kann verwendet werden, um Kurzschlüsse, Leckströme (hoher Batterieverbrauch), unterbrochene Schaltkreise, schlechte oder lose Anschlüsse zu finden sowie Kabelverläufe im Fahrzeugchassis und im Verkabelungsnetz nachzuverfolgen.
• Der Sender bietet die Möglichkeit, Kopfhörer über eine integrierte Verbindung anzuschließen, um in lärmerfüllten Umgebungen arbeiten zu können.

Materialien und technische Eigenschaften

• Ausgelegt für den Betrieb im Spannungsbereich 12–42 V, was gängige Pkw- und viele leichte Nutzfahrzeugkreise abdeckt.
• Suchempfindlichkeit ist stufenlos einstellbar, sodass der Empfänger an verschiedene Kabeltypen und Störumgebungen angepasst werden kann und so die Präzision bei der Lokalisierung von Fehlern verbessert wird.
• Der Empfänger gibt die Signalrichtung über eine gerichtete LED an und ergänzt dies durch akustische Ausgabe für eine schnelle Beurteilung ohne ständige visuelle Kontrollen.
• Mit Batterien geliefert (zwei 9-V-Blockbatterien enthalten), wodurch das Werkzeug sofort einsatzbereit ist, ohne externe Stromversorgung während der Feldarbeit.
• Robuste Kunststoffgehäuse geeignet für Werkstattumgebungen; die Komponentenwahl und Ausführung sind auf Betriebssicherheit und praktische Nutzung bei wiederholter manueller Bedienung ausgerichtet.

Praktische Vorteile für Mechaniker und technisches Personal

• Reduziert den Bedarf an umfangreicher Demontage von Einzügen, Verkleidungen und Teppichen, da Fehler entlang des Kabelverlaufs lokalisiert werden können.
• Ermöglicht das Verfolgen versteckter Leitungen und das Finden elektrischer Komponenten, ohne die Isolierung unnötig zu beschädigen.
• Geeignet zur Fehlersuche bei dauerhaftem Leckstrom, Kurzschlüssen und temporären Verbindungsfehlern (lose Kontakte), die sich mit einem herkömmlichen Multimeter schwer reproduzieren lassen.

Kompatibilität und Einschränkungen

• Geeignet für Niederspannungskreise zwischen 12 V und 42 V. Nicht verwenden bei Hochspannungskreisen oder als Ersatz für Diagnosetools, die für andere Spannungsbereiche ausgelegt sind.
• Sicherer Anschluss über die Sicherungsbox und Verwendung isolierter Griffe, um unbeabsichtigte Kurzschlüsse beim Anschluss zu vermeiden.

Identifikation und Lieferanteninformationen

Das Produkt wird von KS Tools unter der Artikelnummer (MPN) 609.03.37 vermarktet. GTIN 4042146206201 kann bei der Registrierung in Lager- und Bestellsystemen oder bei der Suche in Ersatzteil-Datenbanken verwendet werden.

Verpackungsstatus

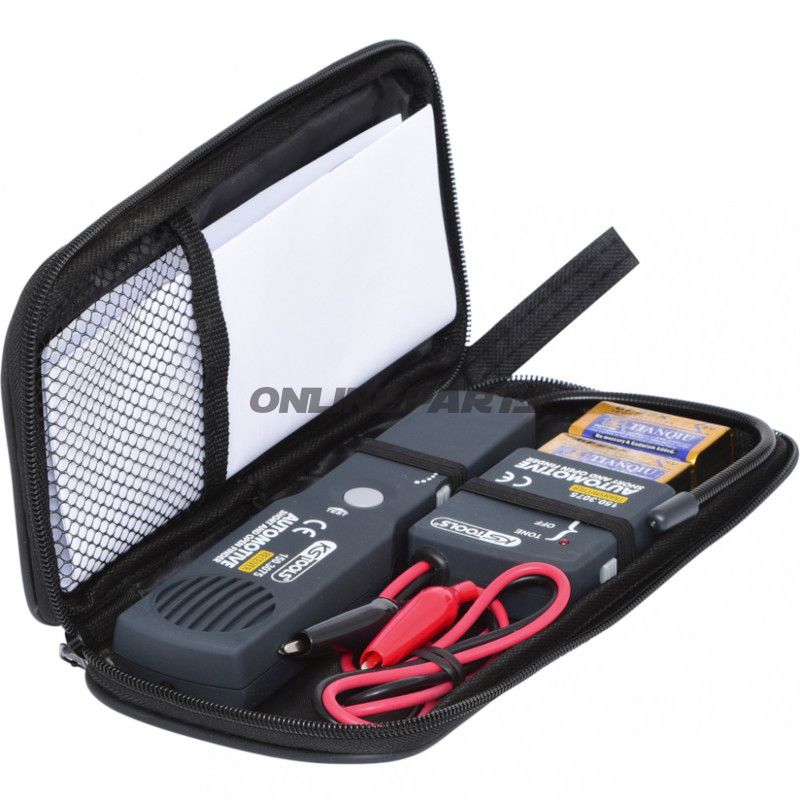

Das Gerät wird in schützender Verpackung mit den beigefügten Krokodilklemmen und enthaltenen 9-V-Blockbatterien geliefert. In der Beschreibung wird keine Chargenstärke angegeben, daher bestellen Sie Einheiten einzeln oder gemäß der Standardverpackung des Geschäfts.
