Kupplungs-Empfängerkylinder (Hymec) — 106 mm Montageabstand
Produkt: Kupplungs-Empfängerkylinder von Magura (HYMEC-System). MPN: 729.01.03. GTIN: 4055184018439.
Dieser Empfängerkylinder ist ein Ersatzteil für HYMEC-Kupplungssysteme und destiné zur Austausch defekter Slavezylinder in älteren Systemen. Der angegebene Montageabstand liegt bei ca. 105–107 mm mit einer eingefaßten Länge von ca. 90 mm. Das Produkt wird mit Standardkappe und Standardstütze gemäß Maguras Ersatzteil-Layout geliefert.
- Funktion: Der Empfängerkylinder überträgt hydraulischen Druck von Ausgleichs- oder Hauptzylinder zum Kupplungsaktuator (Bedienstange). Wird der Hauptzylinder betätigt, wird Flüssigkeit in den Empfängerkylinder gepresst, wodurch der Kolben/Ausgangswelle bewegt wird und die Kupplung freigibt.
- Anwendung: Ersatz für HYMEC-Slavecylinder an Motorrädern, bei denen Montageabstand und Geometrie passen; besonders geeignet bei älteren Magura/HYMEC-Systemen.
Materialien und Konstruktion
Der Zylinder ist nach Maguras Standard für HYMEC-Ersatzteile gefertigt. Der Kolben ist so ausgelegt, dass er gegen eine Bronzekappe auf der Rückseite des Geräts arbeitet (wie bei Messung/Installation angegeben). Das Gehäuse und die Innenkomponenten sind für hydraulischen Betrieb und normale mechanische Belastungen im normalen Gebrauch ausgelegt; die Materialauswahl berücksichtigt Korrosionsbeständigkeit und Verschleißfestigkeit während des Motorradbetriebs. Die Standardkappe und die Unterstützung folgen Maguras Spezifikationen, sodass Ersatzverbindungen und Abstände mit dem System übereinstimmen.
Abmessungen und Passform

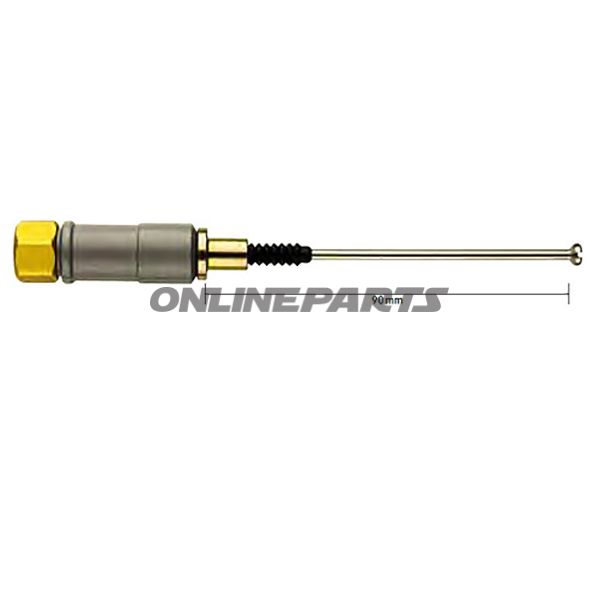

- Eingezogene Länge: ca. 90 mm (die gemessene eingefahrene Länge entspricht nicht direkt der Betriebs-/Aktivierungslänge).
- Montageziel: ca. 105–107 mm.
- Hinweis: Die Aktivierungslänge (Betriebslenge) ist etwa 16 mm länger als die eingefahrene Länge. Wenn Sie den alten Slavezylinder zum Abmessen entfernen, stellen Sie sicher, dass die Betätigungsstange vollständig zurückgezogen ist (durch Betätigen des Hauptzylinders erreichbar), damit der Kolben die Bronzekappe berührt — dies gibt die korrekte eingefahrene Referenz.
- Wenn die erforderliche Einheit zwischen zwei verfügbaren Aktivierungslängen liegt, wird empfohlen, die längere Version zu wählen und einen Abstandsstück zwischen Halterung und Kabel-/Bowdenhalter zu verwenden, um die Aktivierungslänge an Ihr Motorrad anzupassen.
Montagehinweise und praktisches Vorgehen
Beim Ausbau des alten Empfängerkylinders: Entfernen Sie die Einheit vom Motorrad, betätigen Sie den Hauptzylinder, bis die Betätigungsstange vollständig zurückgezogen ist. Wenn der Slavezylinder fest sitzt oder funktionsunfähig ist, kann die Druckleitung demontiert werden und die Betätigungsstange vorsichtig wieder in den Zylinder eingesetzt werden, um zu messen. Bewahren Sie die alte Kappe oder Unterstützung auf, bis ein neues System getestet wurde, da diese Zapfen manchmal bei der Anpassung wiederverwendet werden.
Kompatibilität und Hinweise
Der Hersteller bezeichnet diese Einheit als Ersatzteil für Magura HYMEC-Systeme. Prüfen Sie MPN (729.01.03) und GTIN (4055184018439) gegen Ihre Fahrzeug-Ersatzteilliste, um eine korrekte Passform sicherzustellen. Wird mit standardmäßiger Kappe und Standardstütze geliefert; zusätzliche Abstandsstücke können bei Feinjustierung der Aktivierungslänge erforderlich sein.
Marke: Magura — dieses Teil folgt Maguras HYMEC-Ersatzteil-Standards und wird wie vorgesehen an die mechanischen und hydraulischen Schnittstellen des Systems geliefert.
