Kupplungsnehmerzylinder 724.17Em80- 84 Mm

Kupplungsnehmerzylinder Hymec (Magura) — 83 mm Montagemaß

Produkt: Kupplungsnehmerzylinder für HYMEC-Kupplungssysteme von Magura. Diese Einheit entspricht der Herstellervarennennung (MPN) 729.01.04 und ist über die GTIN 4055184001196 identifizierbar.

Funktion

• Der Kupplungsnehmerzylinder (Schaftzylinder) wandelt hydraulischen Druck vom Kupplungshauptzylinder in eine mechanische Bewegung um, die den Kupplungsnehmer betätigt. Er sorgt dafür, dass die Kupplung beim Betätigen des Kupplungshebels freigegeben wird.
• Bei der Montage muss die korrekte eingefahrene Länge und Betätigungsdistanz geprüft werden, um eine korrekte Freigabe und Vorspannung der Kupplung sicherzustellen.

Maße und mechanische Daten

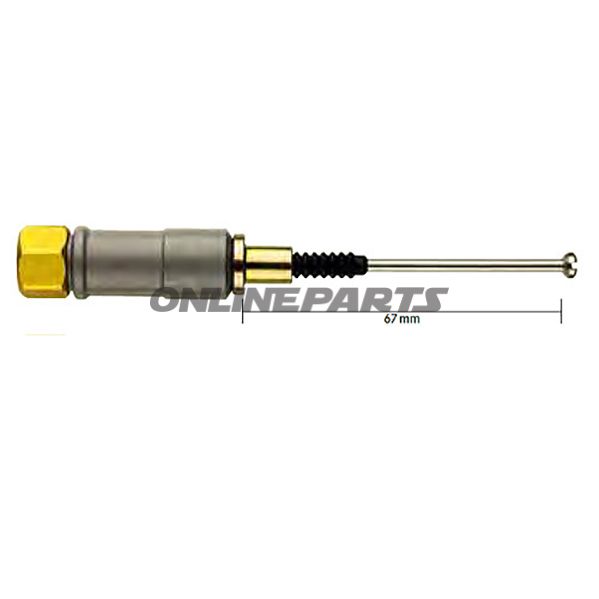

• Eingefahrene Länge (mit gezogenem Stangenende gemessen): 67 mm.
• Montagemaß (Abstand zwischen Befestigungspunkten): ca. 82–84 mm — die angegebene Größe 83 mm bezieht sich auf diese Montagesize.
• Hinweis: Die Betätigungsdistanz (die Länge, um die sich die Stange im Betrieb bewegt) ist ca. 16 mm länger als die eingefahrene Länge. Bei Unsicherheit das längere Modell bestellen und Abstandsstück verwenden, um die korrekte Betriebsdistanz zu erreichen.

Werkstoffwahl und Eigenschaften

• Die Konstruktion folgt Maguras Spezifikationen für HYMECS-Austauschbausteine und wird mit Standardkappe und standardem Haltebolzen geliefert, wie in Maguras Dokumentation dargestellt.
• Der Kolben und innere Bauteile sind aus Metalllegierungen mit korrosionsbeständigem Schutz, geeignet für hydraulische Umgebungen; die Bronzehaube auf der Rückseite fungiert als Anschlagfläche in der eingefahrenen Position.
• Die Materialien wurden auf Verschleißfestigkeit und Dichtheit bei normalem Motorradgebrauch und Wartungsintervallen gewählt, bei denen das Hydraulikflüssigkeit nach Empfehlungen ausgetauscht wird.

Montage und Prüfung

• Um die erforderliche Ersatzteilnummer zu identifizieren: Entfernen Sie den Slavezylinder aus dem Fahrzeug, betätigen Sie den Hauptzylinder, bis der Betätigungsstift vollständig zurückgezogen ist, und messen Sie anschließend die eingefahrene Länge. Wenn der Zylinder defekt ist und sich nicht betätigen lässt, entfernen Sie ihn aus der Druckleitung und drücken den Betätigungsstift vorsichtig zur Messung hinein.
• Bewahren Sie die ursprüngliche Kappe und Stütze nach der Messung – sie können bei der Wiedermontage oder beim Anpassen mit dem Abstandsstück weiterhin benötigt werden.
• Wenn die benötigte Betriebsdistanz zwischen zwei verfügbaren Varianten liegt, wählen Sie stets die längere Version und verwenden Sie ein Zwischenstück zwischen Stütz- und Bowdenhalter für eine korrekte Anpassung.

Kompatibilität

• Gehört zu älteren und neueren Magura-HYMEC-Kupplungssystemen, bei denen Montagemaß und Betätigungsdistanz den genannten Abmessungen entsprechen. Prüfen Sie MPN 729.01.04 und GTIN 4055184001196 in Ihrem Ersatzteil- oder Herstellerkatalog für Abgleichreferenzen.

Technischer Hinweis

• Angegebene Längen sind funktionale Maße; vergewissern Sie sich vor der Bestellung, dass Sie eine genaue Messung am montierten oder demontierten Bauteil durchführen, da sich eingefahrene und betätigte Positionen unterscheiden.
• Das Produkt wird mit Standardkappe und -halter geliefert. Falls Ihre Anwendung spezielle Haltekomponenten erfordert, können Abstandsstücke verwendet werden, um die korrekte Betätigungsdistanz zu erreichen.

Brand: Magura — MPN: 729.01.04 — GTIN: 4055184001196
