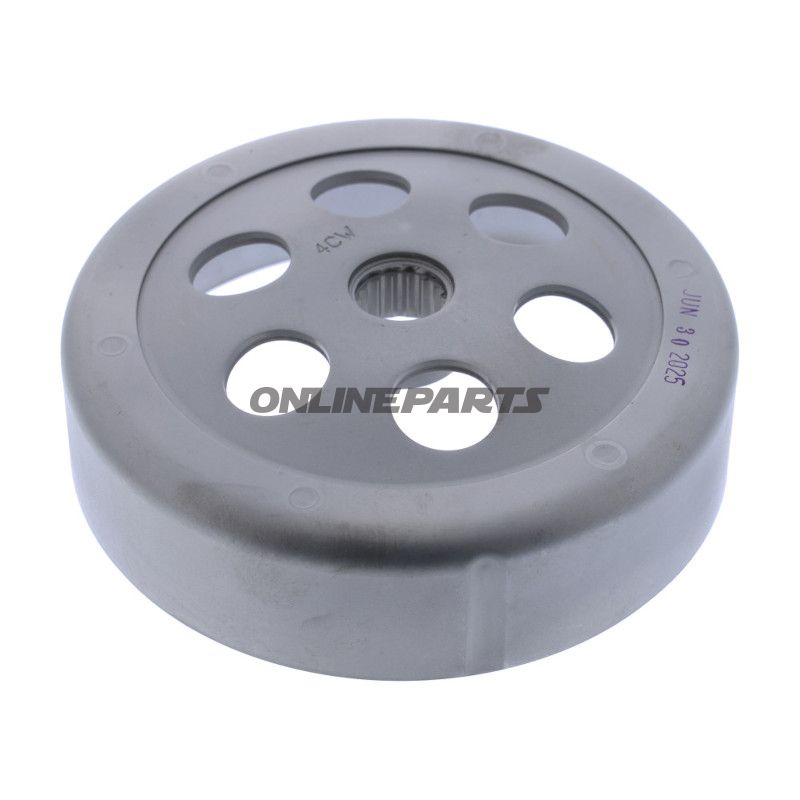

Kupplungsglockengehäuse für CVT/Übertragungskupplung auf 125 cc Scooter
Produkt: Kupplungsglockengehäuse (Originalersatzteil) von der Marke Original spare part. GTIN: 000000296890. MPN: 745.10.37.
Funktion und Platzierung
Die Kupplungsglocke ist die äußere Trommel, die den Antriebsriemen/Kupplung der Variomatik und die zentrifugalen Kupplungsbacken bei vielen 125 cc Scootern mit automatischer Übertragung (CVT) umschließt. Sie wird direkt auf der Antriebsachse hinter der Variomatik montiert und überträgt die Kraft von den Kupplungsbacken auf das Hinterrad/Antriebsachse über innere Zähne oder eine Stiftverbindung. Wenn die Kupplungsbacken bei erhöhten Drehzahlen ausfahren, greifen sie in die innere Oberfläche des Glockengehäuses und übertragen das Drehmoment weiter an die Übertragung.
Material und Eigenschaften
Das Kupplungsglockengehäuse ist aus einem robusten Metall gefertigt (typischerweise Guss-/Aluminiumlegierung oder Stahl – ausgelegt für gute Wärmeableitung und Formstabilität). Die präzise Konzentrität und die sorgfältig bearbeitete innere Oberfläche gewährleisten einen gleichmäßigen Reibungskontakt zwischen Kupplungsbacken und Glocke, was Vibrationen und Geräusche reduziert sowie ungleichmäßigen Verschleiß der Kupplungsbeläge minimiert. Die wärmeableitenden Eigenschaften des Materials helfen, Wärme bei längerer Belastung abzuleiten, was für die Betriebssicherheit bei wiederholter Beschleunigung und Stadtfahrten wichtig ist.
Wartungsrelevante Hinweise
- Überprüfen Sie auf Rillen oder Wärmeeinwirkung an der Innenseite des Glockengehäuses beim Austausch der Kupplungsbacken oder bei festgestelltem Rutschen.
- Messen Sie die Konzentrität und überprüfen Sie Lager/Achsenverbindungen, wenn unnormaler Verschleiß oder Vibrationen festgestellt werden.
- Reinigen Sie die Innenseite von Kohlenstaub und Metallpartikeln; größere Mengen abrasiver Rückstände deuten auf einen Austauschbedarf hin.
- Verwenden Sie MPN 745.10.37 und GTIN 000000296890 bei Bestellungen, um eine korrekte Übereinstimmung mit dem Originalersatzteil sicherzustellen.
Kompatibilität und Fahrzeugtyp
Die aufgeführten Modelle sind hauptsächlich 125 cc Scooter von Yamaha/MBK (XC/XW/YW-Serien) aus den späten 1990er bis Mitte der 2010er Jahre. Dies deutet auf einen leichten Scooter/Stadttransporttyp hin, der sich auf Kurz- bis Mitteldistanz-Stadtfahrten, Pendeln und leichten Transport konzentriert. Bei diesem Fahrzeugtyp besteht die Rolle der Kupplungsglocke darin, eine gleichmäßige Beschleunigung aus dem Stand und eine stabile Drehmomentübertragung bei variierender Belastung zu gewährleisten.
Passt unter anderem zu MBK/XC 125- und Yamaha XC/YW 125 Modellen (ca. 1997–2016).
Empfohlene verwandte Kontrollen
- Bei der Wartung der Kupplung wird empfohlen, gleichzeitig den Zustand der Kupplungsbacken und die Gewicht/Zentrum-Federkomponenten zu inspizieren.
- Überprüfen Sie die Variomatik und den Antriebsriemen auf Verschleiß, da diese den Kupplungsengriff und die Belastung des Glockengehäuses beeinflussen.
Praktische Informationen
Dieses Teil wird als Originalersatzteil (Original spare part) geliefert. Verwenden Sie MPN 745.10.37 bei Anfragen oder Bestellungen, um eine genaue Passform sicherzustellen. GTIN 000000296890 kann in Ersatzteil-Datenbanken und Warenverwaltungssystemen verwendet werden.
Montagehinweis
Bei der Montage: Folgen Sie den Drehmoment- und Zentrieranweisungen im Werkstatthandbuch für das jeweilige Modell. Fehlende korrekte Zentrierung kann Vibrationen, ungleichmäßigen Verschleiß und eine kürzere Lebensdauer sowohl für die Glocke als auch für die Kupplungsbacken verursachen.
Liste der kompatiblen Fahrzeuge (ausgewählte)
- MBK XC 125 R (1997–2000)
- MBK XC 125 F (2001–2003)
- MBK XC 125 X (2004)
- Yamaha XC 125 F (2000–2003)
- Yamaha XC 125 X / YW 125 (2004–2016)
