Kupplung. Tülle Lw9 Stahlewo

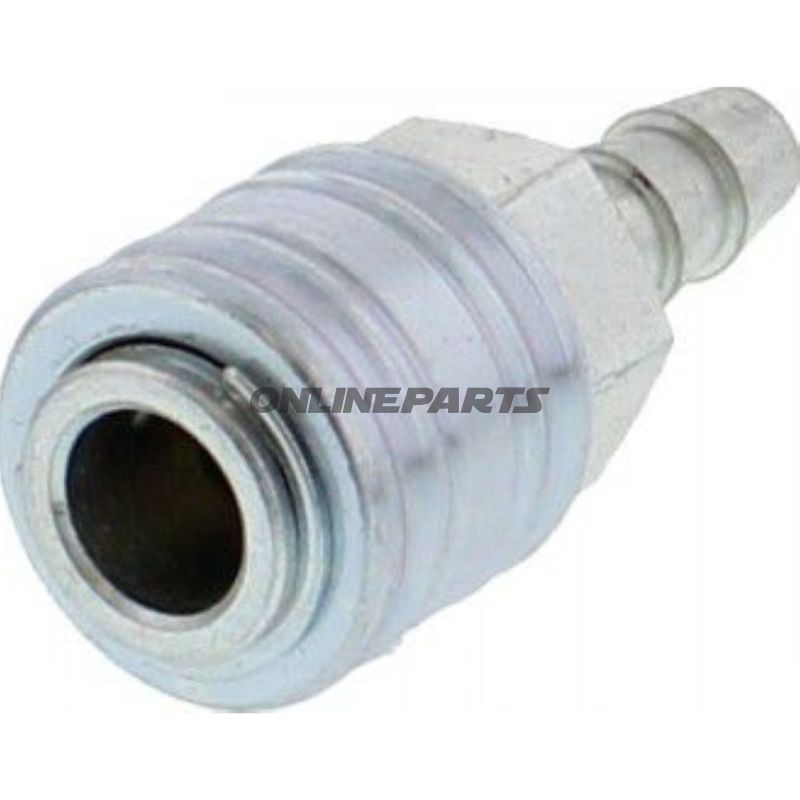

Verbindung, LW9-Stahlkupplungseinheit für Schlauch — EWO (PN 16)

Produktübersicht: Diese stahlveredelte Verbindungsnippel von EWO (MPN 656.00.01, GTIN 4030875035308) ist ausgelegt zur Schlauchverbindung mit LW 9-Anschluss und für den Einsatz bei Druckklasse PN 16 vorgesehen. Die Konstruktion ist auf eine schnelle Einhandbedienung durch eine Walzenverriegelung ausgelegt und funktioniert zusammen mit Standardkupplungen DN 7,2 (Messing).

Funktion: Die Hauptfunktion der Kupplung besteht darin, eine sichere, abnehmbare Verbindung zwischen einem Schlauch und einem Kupplungssystem herzustellen, das LW 9-Anschlüsse verwendet. Die Walzenverriegelung ermöglicht schnelles An- und Abkoppeln mit einer Hand, was Arbeitsabläufe bei häufigen Anschlussbedürfnissen vereinfacht und das Risiko einer falschen Verbindung reduziert. Die PN 16-Klassifizierung gibt die Eignung für Anwendungen bis zum nominellen Druck an, für den das Produkt ausgelegt wurde.

Materialien und Eigenschaften:

• Gehäusematerial: Stahl — gewählt für hohe mechanische Festigkeit, Verschleißbeständigkeit und Formstabilität unter Druck.
• Interface zu Standardkupplungen: Passend zu DN 7,2 Standardkupplungen aus Messing, was Kompatibilität mit gängigen Messing-Kupplungstypen sicherstellt.
• Verriegelungsmechanismus: Walzenverriegelung — mechanische, einfache und robuste Lösung, die das Risiko eines unbeabsichtigten Trennens reduziert.
• Druckklasse: PN 16 — geeignet für Anwendungen innerhalb dieses nominellen Druckbereichs.

Technische Anwendung und Kompatibilität:

• Anschluss: LW 9 — Die Nippelgeometrie und Maße entsprechen dem LW 9-Standard; sicherstellen, dass Gegenstücke denselben Anschlussstandard spezifiziert sind.
• Kompatibilität: Entworfen zur Verwendung mit Standardkupplungen DN 7,2 aus Messing; geeignet für Systeme, in denen Stahl- und Messingkomponenten gemischt verwendet werden.
• Anwendungsbereiche: Industrielle und mobile Hydraulik-/ Pneumatiksysteme, Schlauchverbindungen, bei denen eine schnelle und sichere An- und Abkopplung erforderlich ist.

Praktische Überlegungen bei Montage und Betrieb:

• Überprüfen Sie stets, dass sowohl Nippel als auch Gegenkupplung gereinigt und frei von Fremdkörpern sind, bevor Sie sie verbinden, um Leckagen und Verschleiß zu vermeiden.
• Bei wiederholtem Gebrauch sollte der Verriegelungsmechanismus auf Verschleiß der Walzen und Federfunktion geprüft werden, um eine korrekte Verriegelung sicherzustellen.
• Stahlmodule in Verbindung mit Messingmodparter können in aggressiven Umgebungen galvanische Korrosion verursachen; bewerten Sie Korrosionsbedingungen und ggf. Oberflächenbehandlung oder Schutz bei der Montage.

Identifikation: Hersteller ist EWO, Produktnummer (MPN) 656.00.01 und GTIN 4030875035308. Diese Identifikatoren können bei Bestellung, Ersatzteilkontrollen und zur Verifikation der Kompatibilität der Komponente verwendet werden.

Kurzes technisches Resume: Stahllkupplung mit LW 9-Nippel, ausgelegt für PN 16, kompatibel mit DN 7,2 Messingstandardkupplungen. Einhand-Walzenverriegelungsmechanismus für schnelles An- und Abkoppeln. Geeignet für Fachleute und Monteure, die eine robuste und mechanisch einfache Kupplungslösung benötigen.
