Kupplung Ewo 6 Mm

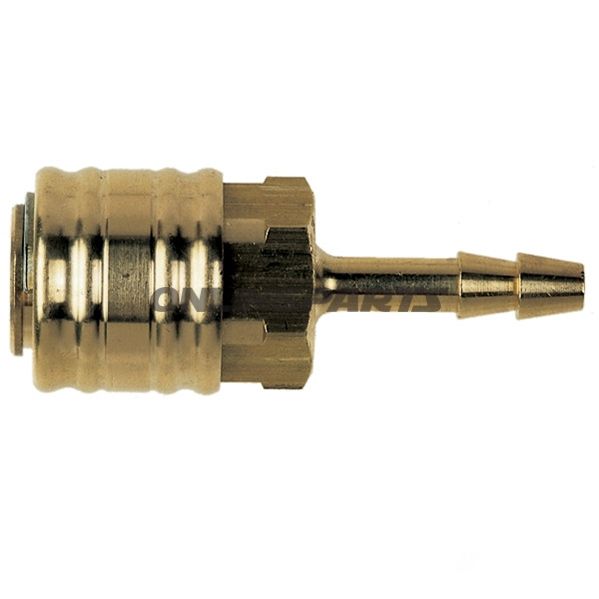

Kupplung EWO 6 mm — Schnellkupplung mit Schlauchanschluss (PN 16)

Produktübersicht: EWO 6 mm Kupplung (MPN 656.04.11, GTIN 4030875000337) ist eine Einhand-Schnellkupplung mit Schlauchanschluss, ausgelegt für Systeme mit maximalem Betriebsdruck entsprechend PN 16. Die Kupplung wird mit Anschluss LW 6 geliefert und ist mit einem integrierten Rückschlagventil im Innenstück (Weibchen) ausgestattet; der Außenteil (Stecker) wird ohne Rückschlagventil geliefert.

Funktion und Anwendung:

• Die Kupplung ist für schnelles An- und Abkoppeln von Schläuchen oder Leitungen in pneumatischen oder hydraulischen Installationen ausgelegt, bei denen LW 6 Schlauchführung verwendet wird.
• Einhandbedienung mit Rollenstiftverriegelung (walzenverriegelung) sorgt für sichere Verriegelung ohne Werkzeug, was Wartung und schnelle Anschlussvorgänge erleichtert.
• Das eingebaute Rückschlagventil im Innenstück verhindert Rückfluss beim Trennen der Kupplung und minimiert so Verlust und unbeabsichtigte Leckagen im System.

Materialien und technische Eigenschaften:

• Gehäuse und Gewindekomponenten sind standardmäßig aus Messing (DN 7,2-Maß), gewählt wegen Korrosionsbeständigkeit und guter mechanischer Festigkeit in üblichen Arbeitsumgebungen.
• Die Rollenstift-Verriegelungsmechanik ist in Materialien und Toleranzen ausgeführt, die wiederholte zuverlässige Schließung ohne übermäßiges Spiel sicherstellen.
• Die Dimensionierung (LW 6) entspricht Schläuchen und Fittings, die typischerweise in leichten pneumatischen/hydraulischen Systemen verwendet werden; PN 16 gibt den maximal empfohlenen Betriebsdruck für die Komponente an.

Kompatibilität und Installation:

• Die Kupplung passt zu Schläuchen mit LW 6-Anschluss und zu standardmäßigen DN 7,2-Muffen in entsprechenden Systemen. Prüfen Sie vor der Montage stets Maße und Gewindeart am vorhandenen System.
• Bei der Montage wird eine geeignete Gewindedichtung empfohlen (z. B. PTFE-Fadenband oder gewindegerechte Dichtpaste) und korrektes Anziehen, um Leckagen zu vermeiden. Vermeiden Sie Überdrehen, um Beschädigungen der Messingkomponenten zu verhindern.
• Wenn Druckrückhaltung sowohl auf Stecker- als auch auf Innenstückseite gewünscht ist, muss ein Stecker mit eingebautem Rückschlagventil verwendet werden — diese Einheit wird ohne Rückschlagventil im Steckerteil geliefert.

Sicherheit und Wartung:

• Vor An- oder Abkuppeln: Entlüften Sie das System oder stellen Sie sicher, dass der Druck abgebaut ist, damit das Rückschlagventil korrekt und ohne Verletzungsrisiko arbeitet.
• Inspektion: Prüfen Sie regelmäßig Dichtungen und Verriegelungsmechanismus auf Verschleiß, Verschmutzung oder Korrosion. Ersetzen Sie verschlissene Teile bei Bedarf, um Dichtheit und Funktion zu erhalten.
• Die Materialwahl (Messing) erfordert in aggressiven Umgebungen übliche Korrosionspflege; vermeiden Sie starke Chemikalien, die Dichtungen beeinträchtigen können.

Praktische Informationen:

• Hersteller: EWO — MPN 656.04.11.
• GTIN 4030875000337 ist zur eindeutigen Identifikation und Bewertung der Kompatibilität in der Ersatzteilverwaltung angegeben.

Die Kupplung eignet sich für Mechaniker und Motorradbesitzer, die eine robuste, schnell an- und abkoppelnde Verbindung mit integriertem Rückfluss-Schutz im Innenstück benötigen. Prüfen Sie vor Kauf und Montage die Maße und den Betriebsdruck in Ihrem System.
