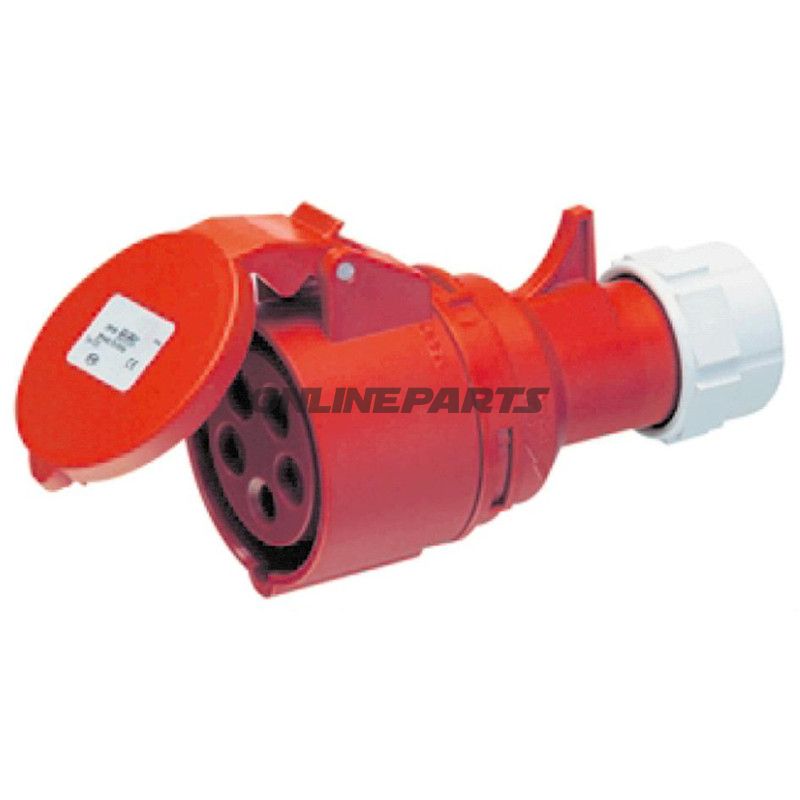

Kupplung CEE 5-polig 400 V, 16 A (Stecker) – Modell 146.78.36
Produktübersicht: Diese CEE-Kupplung ist eine industrielle 5-polige 400 V, 16 A Verbindung vorgesehen für feste und sichere Stromanschlüsse in Umgebungen, in denen standardisierte IEC 60309/CEE-Steckverbinder verwendet werden. Die MPN (Herstellernummer) des Produkts ist 146.78.36 und der GTIN lautet 9003399102134.
Funktion und Anwendung: Die Kupplung wird verwendet, um Drehstromnetze (400 V) mit Schutzleiter und Neutralleiter zu verbinden, typischerweise auf Baustellen, in Industriemaschinen, Werkstätten und mobilen Einheiten, wo ein robustes, standardisiertes Steckdosen- bzw. Steckverbindersystem erforderlich ist. Die 5-polige Ausführung gewährleistet korrekte Phasenverteilung und Erdung, während die 16 A Nennstromangabe die maximale kontinuierliche Belastung bei korrekter Installation bestimmt.
- Pole: 5 (drei Phasen, Neutralleiter und Erde).
- Spannung: 400 V (Drehstrom).
- Strom: 16 A.
- Positionsschlüssel: 6 h (sichert die korrekte Anordnung gemäß IEC/CEE-Standard).
Materialien und mechanische Eigenschaften: Die Kontakte des Steckers sind vernickelte Stifte, die eine gute elektrische Leitfähigkeit und verbesserten Korrosionsschutz gegenüber unbehandelten Metalloberflächen bieten. Gehäuse und Mantel sind aus Polyamid 6 gefertigt, einem technischen Kunststoff, der für hohe mechanische Festigkeit, gute Chemikalienbeständigkeit und Wärmebeständigkeit unter normalen Betriebsbedingungen bekannt ist. Die Konstruktion beinhaltet eine klappbare Zugentlastung, die die Belastung der Leitungsanschlüsse reduziert und die Haltbarkeit bei wiederholtem Gebrauch erhöht.
Kabel und Montage: Der Stecker ist für Kabel mit einem maximalen Außendurchmesser von 18 mm ausgelegt. Montagefreundliches Design mit Zugentlastung erleichtert Installation und Service für Techniker und Monteure. Beachten Sie stets lokale Vorschriften und stellen Sie sichere Verbindungen bei der Montage sicher — korrektes Anzugsmoment an Klemmen und die Verwendung geeigneter Leitungsquerschnitte sind entscheidend für den sicheren Betrieb bei 16 A.
Kompatibilität und Normen: Das Gerät entspricht den gängigen CEE/IEC-Typenstandards für 5-polige 400 V Ausführungen mit 6 h Positionsschlüssel, was die Kompatibilität mit standardisierten Steckdosen und Paneelmontagen nach derselben Norm sicherstellt. MPN 146.78.36 kann als Referenz bei Bestellung oder beim Austausch vorhandener Komponenten verwendet werden.
Technische Vorteile für Fachpersonal:
- Vernickelte Kontakte verringern das Risiko von Oxidation und gewährleisten über die Zeit stabile Kontakte.
- Polyamid-6-Gehäuse bietet mechanische Robustheit, ohne bei üblichen niedrigen Temperaturen spröde zu werden.
- Integrierte Zugentlastung verringert die Belastung der Anschlussklemmen bei Bewegung oder Vibration.
- Standardisiertes Design (5-polig, 6 h, 16 A) macht Austausch und Wartungsarbeiten effizienter.
Identifikation: GTIN 9003399102134 und MPN 146.78.36 sollten bei Einkauf oder Bestellung angegeben werden, um die korrekte Modellvariante sicherzustellen. Die Marke ist in den Produktdaten nicht angegeben, daher sollte die Bestellreferenz auf MPN und GTIN basieren.
Sicherheit und Wartung: Trennen Sie vor Installation oder Wartung stets die Stromversorgung. Überprüfen Sie regelmäßig die Kontakte auf Verschleiß, Überhitzung oder Korrosion und ziehen Sie Klemmen gegebenenfalls gemäß den vom Hersteller empfohlenen Anzugsmomenten nach. Ersetzen Sie den Stecker bei Anzeichen mechanischer Beschädigung oder bei Wärmespuren an den Kontakten.
