Kupplung A Gewinde 1/8

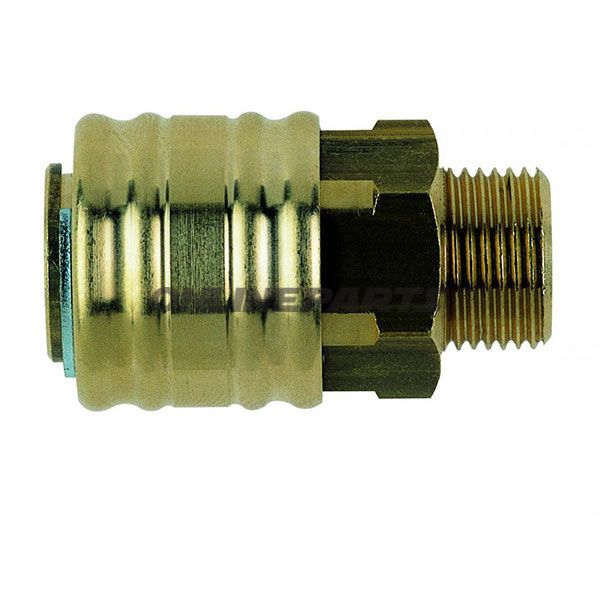

Kupplung A mit Außengewinde G 1/8" — Einhand-Steckverbindung aus Messing

Produktübersicht: Diese EWO-Verbindung (GTIN: 4030875121902, MPN: 656.29.53) ist eine Einhand-Steckverbindung mit Außengewinde G 1/8". Sie ist aus Messing gefertigt und für sichere, schnelle Zu- und Abkopplungen in Druckluft- und Flüssigkeitssystemen konzipiert, bei denen DN 7,2-Standardkompatibilität und eine robuste Verriegelungsmechanik erforderlich sind.

• Typ: Steckverbindung mit Außengewinde (G 1/8").
• Material: Messinggehäuse und Verriegelungsmechanik für Korrosionsbeständigkeit und gute mechanische Haltbarkeit im üblichen Werkstatt- und Industriebetrieb.
• Verriegelungsmechanismus: Rollverriegelung (Walzenverriegelung), die eine mechanische Festhaltung beim Anschließen sicherstellt.
• Dichtung: Selbstdichtende Lösung über Dichtungsring oder Oberflächenbehandlung, sodass die Kupplung beim Zusammenbau dicht schließt, ohne zusätzliche Dichtungen am Stecker.
• Gegenventil: In der Kupplung integriertes Gegenventil; dieses wird beim Anschließen zwangsläufig geöffnet. Der zugehörige Stecker wird ohne Gegenventil geliefert.

Maße und technische Kerndaten:

• Gewinde: G 1/8"
• Gewindelänge: 9 mm
• Gesamtlänge: 41 mm
• Schlüsselweite (SW): 21 mm

Funktion und Anwendung: Die Kupplung ist für eine schnelle Handbedienung mit einer Hand ausgelegt und kompatibel mit standardmäßigen DN 7,2-Kupplungen. Das eingebaute Gegenventil verhindert Rückfluss beim Abkoppeln, während die Rollverriegelung eine stabile mechanische Verbindung während des Betriebs sicherstellt. Anwendungsbereiche umfassen Pressluftwerkzeuge, Prüfausrüstung und kleinere hydraulische- oder Flüssigkeitsverbindungen, bei denen eine G 1/8"-Anschlussführung relevant ist.

Werkstoffauswahl und Eigenschaften: Messing als Material bietet eine Balance aus mechanischer Festigkeit, Formbarkeit und Korrosionsbeständigkeit in nicht-chemisch-aggressiven Medien. Die verwendete Dichtlösung (Dichtungsring oder Oberflächenbeschichtung) sorgt für Selbstabdichtung beim Zusammenbau ohne den Bedarf zusätzlicher Dichtmittel im normalen Betrieb. Die Rollverriegelung reduziert das Risiko unbeabsichtigten Abkoppelns im Vergleich zu einfachen Push-Fit-Lösungen.

Kompatibilität und Montage: Die Kupplung folgt Standardmaßen für DN 7,2-Typen und passt zu entsprechenden Standardsteckern mit G 1/8"-Gewinde. Stellen Sie sicher, dass angeschlossene Rohrleitungen, Schläuche oder Flansche für dieselben Druck- und Mediumtypen spezifiziert sind wie die Kupplung. Bei der Montage das passende Drehmoment auf SW 21 mm anwenden, um Gewindebeschädigung oder Verformung der Dichtungsring zu vermeiden.

Identifikation: Das Produkt wird unter der Marke EWO geliefert und kann anhand der MPN 656.29.53 und GTIN 4030875121902 erkannt werden. Diese Identifikatoren sind beim Bestellen von Ersatzteilen oder in Ersatzteillisten hilfreich.

Hinweise für den Anwender: Prüfen Sie die Kompatibilität mit dem Systemdruck und den Medientypen vor der Installation. Stecker, die mit diesem Kupplungstyp verwendet werden sollen, sollten so konstruiert sein, dass sie ohne Gegenventil funktionieren, da der Stecker mit dem integrierten Gegenventil der Kupplung verbunden wird.
