Kupplung A Gewinde 1/4

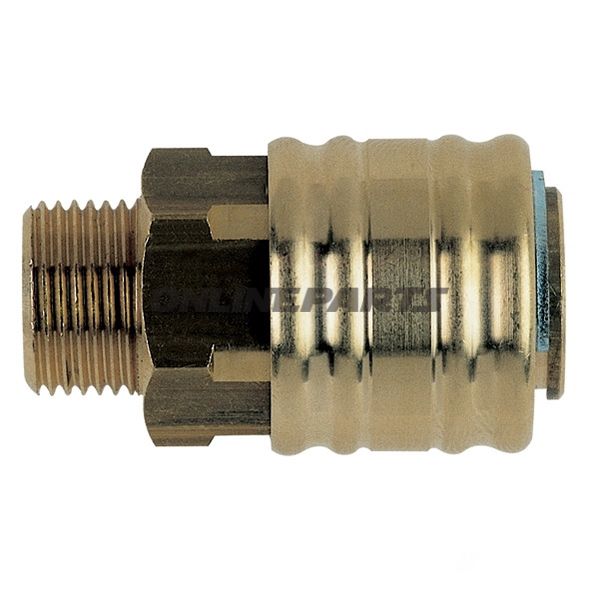

Kupplung A mit Außengewinde G 1/4 – Schnellkupplung aus Messing, PN 16

Produktübersicht: Diese Kupplung A mit Außengewinde (G 1/4) von EWO, Modellnummer 656.04.60 (GTIN 4030875000351), ist eine Einhand-Schnellkupplung für Mitteldrucksysteme bis PN 16. Sie wird standardmäßig als Kupplung DN 7,2 in verchromtem oder verchromt/poliertem Messing je nach Produktionscharge geliefert und wird typischerweise für Luft- und Fluidverbindungen verwendet, bei denen sicheres Verriegeln und kompakte Verbindung erforderlich sind.

Funktion und Anwendung:

• Die Kupplung ist als Einhand-Schnellkupplung mit Rollverschluss (Rollverriegelung) ausgeführt, wodurch ein schnelles Ein- und Trennen mit einer Hand ohne Werkzeug möglich ist.
• Das eingebaute Rückschlagventil in der Kupplung selbst verhindert Rückströmung beim Trennen der Kupplung. Das Gegenstück (Plug/Stift) wird ohne Rückschlagventil geliefert, sodass das System entsprechend den Anforderungen an die Medienrückhaltung konfiguriert werden kann.
• G 1/4 Außengewinde macht sie kompatibel mit standardisierten Anschlüssen in industriellen Luft- und Flüssigkeitssystemen, Messgeräten und Probenahmen, wo G 1/4 spezifiziert ist.

Materialien und Konstruktion:

• Das Gehäuse besteht aus Messing (Standard DN 7,2), einem Material, das gute mechanische Festigkeit mit Korrosionsbeständigkeit in üblichen Betriebsumgebungen kombiniert. Messing eignet sich auch gut für Bearbeitung, Dichtheit und Gewindeoberflächen.
• Schließ- und Verriegelungsmechanik besteht aus Rollen und inneren Ventilkomponenten, typischerweise in gehärtetem Stahl oder Legierungen mit Dichtungsmaterialien (z. B. Nitril oder Fluorkohlenstoff je nach Variante), um Dichtheit und Verschleißfestigkeit über die Zeit sicherzustellen.
• Oberflächenfinish kann variieren (poliert/verchromt), was zusätzlichen Schutz gegen Oxidation und verbessertes Gleiten beim Verbinden und Trennen bietet.

Technische Eigenschaften und Beschränkungen:

• Druckklasse: PN 16 — geeignet für Systeme mit maximalem Betriebsdruck bis 16 bar. Prüfen Sie den maximalen Betriebsdruck des Systems vor der Montage.
• Anschluss: G 1/4 Außengewinde. Verwenden Sie bei Anschluss eine geeignete Dichtung/Abdichtung, um Undichtigkeiten zu vermeiden (z. B. Gewindedichtband oder Flachdichtung gemäß Installationsanforderungen).
• Normgriff: DN 7,2 — ausgelegt für Standarddurchfluss und Schlauch-/Rohranschlüsse im Anwendungsbereich DN 7,2.

Kompatibilität und Montagehinweise:

• Passend für Systeme und Komponenten, die G 1/4 Außengewinde und Schnellkupplungen mit Rückschlagventil im Steckerstück erfordern.
• Bei Kombination mit einem Plug ohne Rückschlagventil sollte sichergestellt werden, dass die Rückhaltung von Flüssigkeit/Luft durch andere Ventile oder Verfahren gehandhabt wird, falls erforderlich.
• Bei der Montage sollten Gewindeoberflächen gereinigt und eine geeignete Abdichtung verwendet werden. Ziehen Sie nicht übermäßig fest, um Beschädigungen der Gewinde im Messing zu vermeiden.

Identifikation: Das Produkt stammt von EWO und ist mit MPN 656.04.60 gekennzeichnet. GTIN 4030875000351 kann für Lagerverwaltung, Beschaffung und Sicherstellung der korrekten Ersatzteilübereinstimmung verwendet werden.

Hinweise: Die Angaben beschreiben Materialwahl und Funktionen ohne Berücksichtigung möglicher Detailvarianten (wie alternative Dichtungsmaterialien oder Oberflächen), die in verschiedenen Produktchargen auftreten können. Bestätigen Sie spezifische Material- oder Dichtungsanforderungen, wenn die Kupplung mit aggressiven Medien oder in korrosiven Umgebungen eingesetzt werden soll.
