Kupplung A Gewinde 1/2 Zoll

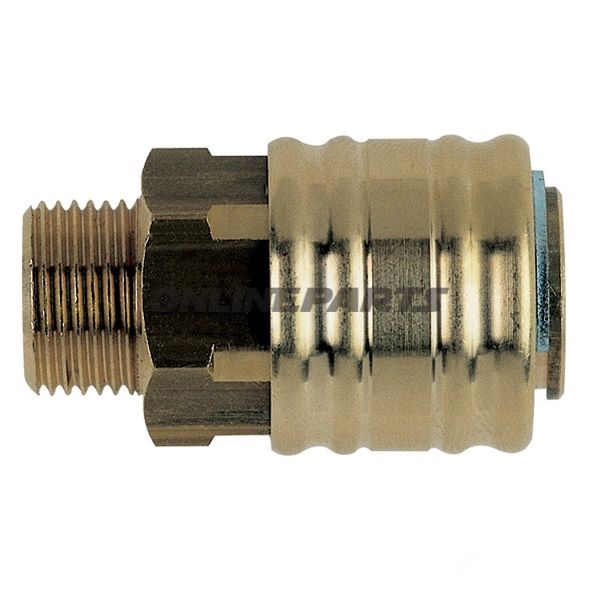

Kupplung A mit Außengewinde, 1/2" – eine einhändig bedienbare Schnellkupplung (PN 16)

Produkt: Kupplung A Gewinde 1/2 Zoll von EWO (MPN: 656.05.10, GTIN: 4030875000375). Diese Einhand-Schnellkupplung ist für Druckluft- und Hydraulikanschlüsse vorgesehen, wo eine kompakte, schnelle und sichere Verbindung erforderlich ist.

Funktion und Betrieb

• Einhandbedienung: Die Kupplung kann mit einer Hand mittels Rollen- oder Walzenverriegelung (walzenverriegelung) angeschlossen und getrennt werden, was die Arbeit in engen Bereichen oder wenn die andere Hand beschäftigt ist, vereinfacht.
• Integriertes Rückschlagventil im Hahn-/Muffenteil: Die Kupplung enthält ein Rückflussventil, das das Medium beim Trennen verschließt und so Druckverlust und unbeabsichtigtes Auslaufen begrenzt.
• Der Stecker wird ohne Rückschlagventil geliefert, sodass er in Systemen verwendet werden kann, bei denen die Rückhaltung ausschließlich im Kupplungsteil erfolgen soll.
• Arbeitsdruck: PN 16 gibt den nominellen maximalen Betriebsdruck von 16 bar unter den Bedingungen an, für die die Komponente klassifiziert ist.

Material und mechanische Eigenschaften

• Gehäuse und bewegliche Teile sind aus Messing gefertigt. Messing bietet guten Korrosionsschutz gegenüber üblicher Druckluft und vielen nicht-aggressiven Flüssigkeiten sowie ausreichende mechanische Festigkeit für PN-16-Anwendungen.
• Die Rollenverriegelung ist für häufiges An- und Abkuppeln ausgelegt und gewährleistet mechanische Verriegelung ohne zusätzliches Werkzeug.
• Der Gewindeanschluss ist als G 1/2 (BSPP) Außengewinde ausgeführt, das in vielen europäischen Installationen Standard ist; die Abdichtung erfordert die korrekte Verwendung von Dichtmittel oder Dichtband gemäß Installationspraxis.

Kompatibilität und Anwendungsgebiete

• Geeignet für Druckluftsysteme, Werkzeuginschlüsse, Prüfeinrichtungen und industrielle Anwendungen, in denen PN 16 ausreichend ist.
• Kombinierbar mit Steckern und Schläuchen mit G 1/2-Anschluss. Stellen Sie sicher, dass der Stecker für das gewünschte Medium und den Druck ausgelegt ist, insbesondere wenn der Stecker kein Rückschlagventil besitzt.
• Der Einsatz in Umgebungen mit aggressiven Chemikalien oder extrem salzhaltiger Atmosphäre sollte bewertet werden, da Messing gegenüber Edelstahl Einschränkungen aufweist.

Praktische Hinweise zur Montage und Wartung

• Bei der Montage: Sorgen Sie für korrekte Gewindedichtung (z. B. PTFE-Band oder Gewindedichtmittel) und vermeiden Sie Überdrehung, um Gewinde und Dichtflächen zu schützen.
• Inspektion: Prüfen Sie regelmäßig Verriegelungsmechanismus und Rückschlagventil auf Verschmutzung und Verschleiß, besonders bei häufigem An- und Abkuppeln.
• Ersatzteile und Kompatibilität: MPN 656.05.10 kann als Referenz bei der Bestellung entsprechender EWO-Komponenten oder Ersatzteile verwendet werden.

Identifikation: Das Produkt ist mit dem Hersteller EWO, MPN 656.05.10 und GTIN 4030875000375 gekennzeichnet, was bei Einkauf, Dokumentation und Wartungsunterlagen verwendet werden kann.

Technische Anmerkung: Die Angaben nennen Material (Messing), Anschlussart (G 1/2) und Druckklasse (PN 16). Für spezifische Medienverträglichkeiten, Temperaturgrenzen oder Zertifizierungsanforderungen wird empfohlen, die EWO-Dokumentation oder das technische Datenblatt des Herstellers zu konsultieren.
