Kuppl R 1/2 A

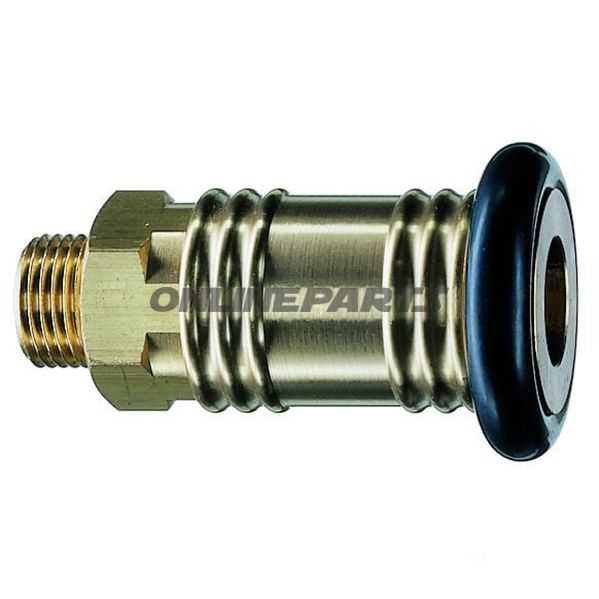

Kupplung R 1/2" A für Werkstattgebrauch — EWO Garage-Kupplung DN12

Produktübersicht: Diese EWO-Kupplung (GTIN: 4030875007633, MPN: 656.05.28) ist eine 1/2-Zoll-Werkstattkupplung, konzipiert für die Verbindung mit Außengewinde und Verriegelungsfunktion über Kugelhaken. Sie eignet sich für häufiges An- und Abkoppeln von Luft- und Flüssigkeits führenden Schläuchen in Garage- und Werkstattumgebungen, in denen schnelle Verbindung und Dichtheit wichtig sind.

• Typ und Funktion: Kugelhakenkupplung mit Außengewinde, das eine mechanische Verriegelung beim Anschluss sicherstellt und ein unbeabsichtigtes Abkoppeln unter Last verhindert.
• Integrierte Rückschlagventil-/Gegenventilfunktion: Die Kupplung besitzt eine Gegenventil, das Rückströmung beim Abkoppeln verhindert. Schutz des Systems vor Druckverlusten und unbeabsichtigtem Mediumaustritt.
• Dichtungen: Wird mit Lippendichtungen geliefert, wodurch die Kupplung für Wasser sowie Druckluft geeignet ist. Eine zusätzliche Gummiring dient als Verschleißschutz an beweglichen Teilen.

Materialien und Eigenschaften

Die Konstruktion entspricht dem EWO-Standard für Garagekupplungen. Die Materialwahl legt Wert auf mechanische Haltbarkeit und Korrosionsbeständigkeit in Betriebsmilieus. Die verwendeten Gummikomponenten sind so dimensioniert, dass sie wiederholtes An- und Abkoppeln ohne Dichtheitsverlust standhalten. Die Gegenventil ist in das Innere der Kupplung integriert, um Leckagen beim Abkoppeln zu minimieren.

Technische Maße

• Anschluss: G 1/2
• Gewindeart/-größe: Außengewinde, Standard G 1/2
• Gesamtlänge: 82 mm
• Gewindelänge: 12 mm
• Schlitzweite (SW): 30 mm

Kompatibilität und Anwendung

Die Kupplung eignet sich für Standard-G 1/2-Verbindungen in Garage- und Werkstattanwendungen – z. B. Verbindung zu Schläuchen, Pumpen und Werkstattgeräten, in denen DN12-Kupplungen verwendet werden. Aufgrund der Lippendichtungen kann sie sowohl mit Druckluft als auch wasserbasierten Medien eingesetzt werden; prüfen Sie vor kontinuierlicher Nutzung stets die chemischen Eigenschaften des Mediums im Verhältnis zu den verwendeten Elastomeren.

Praktische Hinweise für Mechaniker

• Montage: Verwenden Sie passenden Schlüssel (SW 30) und vermeiden Sie Überdrehen, um die Dichtflächen nicht zu verformen.
• Wartung: Überprüfung der Gummiringe und Lippendichtung bei häufigem Gebrauch; ersetzen Sie Verschleißteile bei sichtbaren Beschädigungen, um Dichtheit und Funktion der Gegenventil zu erhalten.
• Materialkompatibilität: Prüfen Sie die Kompatibilität zwischen Medium und Dichtungsmaterial, falls Öl, Chemikalien oder Hochtemperaturanwendungen vorliegen.

Markeninformation: EWO wird als Hersteller des Artikels angegeben, und MPN 656.05.28 sowie GTIN 4030875007633 können für eine eindeutige Identifikation bei Ersatzteilbestellungen oder Lagerkontrolle verwendet werden.
