Kuppl Kgl Ww 350-Rc-H141460mm

Kugelkopfkupplung für Anhänger, WW 350-RC-H1414 für 60 mm Holzrohr

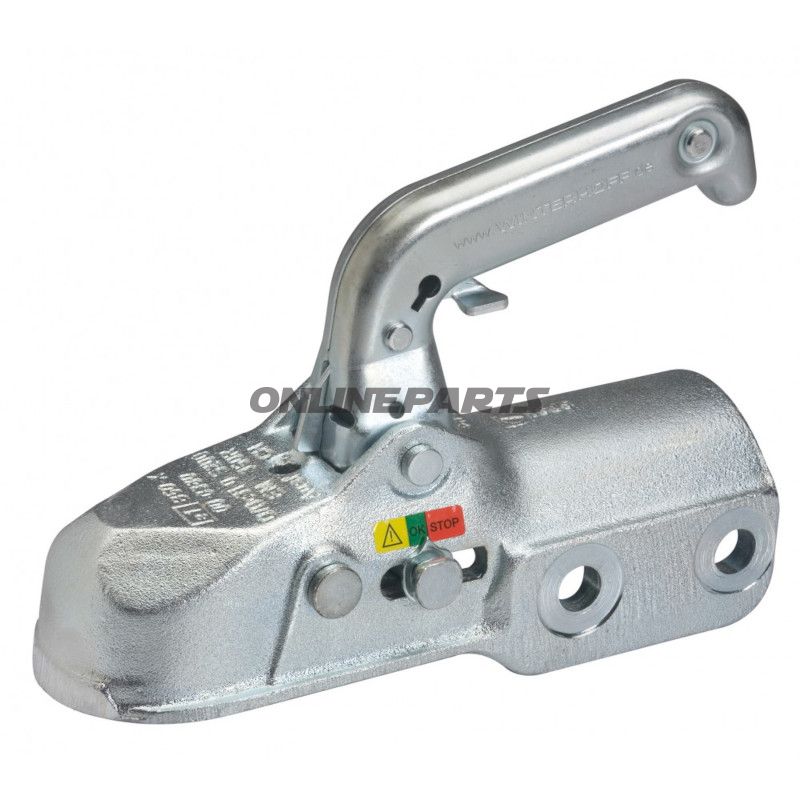

Produkt: Kugelkupplung WW 350-RC-H1414 von AL-KO (MPN: 338.04.85, GTIN: 4045541011883). Diese Kugelkupplung ist für die Montage an runden Holzrohren mit 60 mm Nut ausgelegt und wird zur Verbindung zwischen PKW/Lieferwagen und Anhänger verwendet.

Funktion und Verwendung

• Die Kugelkupplung überträgt Zugkraft vom Zugfahrzeug zum Anhänger und sorgt für eine mechanische Verbindung sowie das Festhalten der Anhängerkupplung.
• Ausgelegt für den typischen Einsatz auf Anhängern und Lastkraftwagen mit einer maximalen Anhängelast bis zu 3.500 kg und einer zulässigen vertikalen Stützlast (Stützdruck) von 200 kg.
• Die Kupplung ist für runde Holzrohre mit Ø 60 mm ausgelegt und daher geeignet für Rahmen und Zugstangen, die diese Standardabmessung verwenden.

Werkstoffauswahl und Eigenschaften

• Gehäuse und bewegliche Komponenten sind typischerweise aus hochfestem Stahl mit Korrosionsschutz (Galvanisierung oder lackierte Oberfläche, abhängig vom Lieferumfang des Herstellers). Die Materialien sind so gewählt, dass notwendige Zähigkeit und Verschleißfestigkeit bei zyklischer Belastung gewährleistet sind.
• Innere Teile wie Kugelbolzen und Verriegelungselemente sind bearbeitet, um eine passgenaue Passung und gleichmäßige Bewegung zu ermöglichen, sodass der Mechanismus beim Ankoppeln sicher verriegelt und Spiel beim Fahren minimiert wird.
• Die Oberflächenbehandlung verringert das Korrosionsrisiko in Bereichen, die dem Straßennass und Salz ausgesetzt sind, was für dänische Fahrbedingungen relevant ist.

Technische Kennwerte

• Anhängelast (Max.): 3.500 kg
• Erlaubte vertikale Belastung (Stützlast): 200 kg
• Anschluss an das Zugrohr: rund, Ø 60 mm
• Bolzen-/Bohrdurchmesser für Befestigung: 14,5 mm
• Anschlussmaß zur Kugel: 54 mm

Kompatibilität und Montage

• Die Kupplung ist für die Montage an runden Zugrohren mit Außendurchmesser 60 mm ausgelegt. Prüfen Sie den Außendurchmesser und die Wandstärke des Zugrohrs auf korrekten Sitz und Bohrmustern.
• Die Befestigung erfolgt über Bolzen durch die angegebenen Bohrungen (14,5 mm). Verwenden Sie geeignete Bolzen, Muttern und Mutterschlösser gemäß den Spezifikationen des Fahrzeugs und des Anhängers sowie den geltenden Montageanweisungen.
• Bei der Montage ist die Verriegelungs- und Sicherungsfunktion zu überprüfen, einschließlich freier Beweglichkeit des Verriegelungsstifts und korrekter Verriegelung des Kupplungshakens beim Ankuppeln an die Anhängerkugel.

Sicherheit und Wartung

• Regelmäßig Bolzverbindungen, Verriegelungsfunktion und das Fehlen von erheblichem Korrosion oder tieferem Verschleiß im Kugelgehäuse und Verriegelungsteilen prüfen.
• Bei Bedarf die beweglichen Teile des Rohrs gemäß Herstellervorgaben leicht schmieren, um korrekte Funktion und Spielfreiheit zu erhalten.
• Teile oder die gesamte Kupplung austauschen bei sichtbaren Brüchen, größeren Verformungen oder wenn die Verriegelung nicht ordnungsgemäß funktioniert.

Hinweise

• Marke: AL-KO. Modellbezeichnung WW 350-RC-H1414 und die Herstellernummer (MPN 338.04.85) bei Bestellung und bei Anfragen zu Ersatzteilen oder Montageanleitungen angeben.
• GTIN 4045541011883 bezeichnet die globale Produktidentifikation zur eindeutigen Identifikation bei Lieferanten- und Ersatzteil-Datenbanken.
• Die angegebenen Werte (3.500 kg Anhängelast und 200 kg Stützlast) sind maximale Grenzen; die endgültige Nutzung muss den lokalen Vorschriften und den Vorgaben des Fahrzeugherstellers für zulässiges Gesamtgewicht und Kugelkraft entsprechen.

Wenn Sie weitere technische Zeichnungen, eine Montageanleitung oder Informationen zu geeigneten Bolzen und Verriegelungstypen für diese AL-KO WW 350-RC-H1414 (MPN 338.04.85, GTIN 4045541011883) benötigen, können diese normalerweise über den technischen Kundendienst des Lieferanten oder im Produktdatenblatt bezogen werden.
