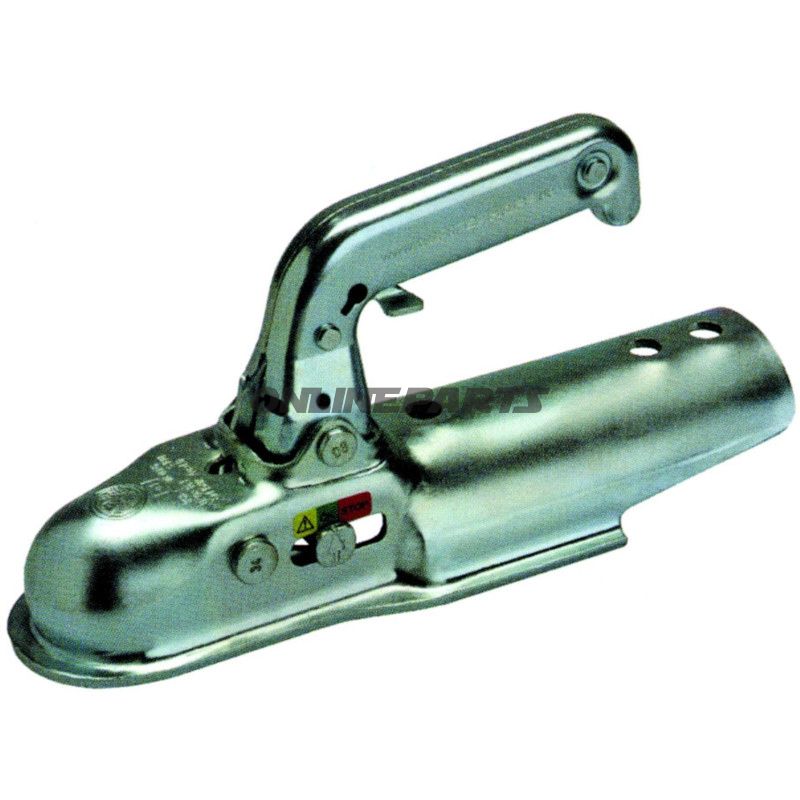

Bugserungs-Kugelkupplung 1500 kg mit Stützhalter für 70 mm Zugstange
Produkt: Winterhoff Bugserungs-Kugelkupplung KGL WW150‑RG mit integrierter Stützhalterung. GTIN: 4251302465363. Fertigungsnummer (MPN): 338.08.97.
Diese Kugelkupplung ist für die Montage an einer 70 mm runden Zugstange ausgelegt und dient der sicheren Verbindung zwischen Anhänger und Zugfahrzeug bei Kraftfahrzeugen, Wohnwagen oder leichten Nutzfahrzeugen. Die Konstruktion folgt Winterhoffs bekannter Vorgehensweise bei robusten Zugkupplungen mit Fokus auf Betriebssicherheit und einfache Bedienung in der Werkstatt bzw. bei häufigem An- und Abkuppeln im Gelände.
- Funktion: Die Kupplung wird durch Kippen des Griffs nach vorne geöffnet und durch Niederdrücken des Griffs oder durch Belastung der Zugstange geschlossen. Ein multifunktionales Kontrollfenster an der Seite zeigt Zustand (offen/geschlossen) und Verschleißanzeige für Kupplung und Kugel an.
- Sicherheit: Der Griff verfügt über integrierte Verriegelung, die ein unbeabsichtigtes Öffnen verhindert. Zudem besteht die Möglichkeit, den Stützhalter in den Griff zu integrieren, und es gibt eine integrierte Schlosstasche zur Diebstahlsicherung.
- Genehmigung: EF-Genehmigung Nr. 00-0229 e4.
Materialien und Ausführung
Die Kupplung besteht aus formstabiler Stahlplatte mit Oberflächenbehandlung, geeignet für Außen- und Straßeneinsatz. Die Materialwahl zielt auf eine Kombination aus hoher mechanischer Festigkeit und Korrosionsbeständigkeit unter normalen Anwendungen; Verbindungen und bewegliche Teile sind für wiederholte manuelle Bedienung dimensioniert. Griff- und Verriegelungsmechanik ist für eine Einhandbedienung und lange Lebensdauer ohne übermäßige Wartung ausgelegt.
Technische Daten und Kompatibilität
- Passt zur Zugstange Ø: 70 mm.
- Max. zulässige Anhängelast: 1500 kg.
- Max. zulässige Zugstangenbelastung (Last nach unten): 100 kg.
- Bohrlöcher zur Befestigung: Ø 12,5 mm.
- Montageabmessungen: 90 / 116 mm (Maße für Montage und Freiraum an der Anhängerzugstangenflanke).
Hinweise für Mechaniker
- Bei der Montage: Prüfen, ob das Ende der Zugstange frei von Verformungen ist und dass das Bohrlochmuster 12,5 mm Bolzen entspricht. Spannbolzen gemäß Fahrzeug-Spezifikationen auswählen.
- Bei häufigem Gebrauch wird eine regelmäßige Prüfung der Verschleißenanzeige im Seitenfenster sowie Schmierung der beweglichen Teile gemäß Herstellervorgaben empfohlen.
- Der Stützhalter kann im Griff befestigt werden, um eine einfache Kabelführung zu gewährleisten; sicherstellen, dass Kabel die Verriegelungsfunktion nicht behindern.
Marke und Identifikation
Der Hersteller Winterhoff wird als Marke dieses Produkts angegeben (MPN 338.08.97), und GTIN 4251302465363 kann für Lagerverwaltung und Ersatzteilidentifikation verwendet werden. Geben Sie diese Nummern bei Bestellung oder bei Anfragen zur Kompatibilität und Ersatzteilunterstützung an.
Hinweis: Die obigen Angaben beschreiben die Funktion, Materialwahl und technischen Eigenschaften des Produkts basierend auf den gelieferten Daten. Bei der Installation sind die geltenden Montageanweisungen, die Fahrzeugspezifikationen und lokale Vorschriften für Anhängertriebe zu beachten.
