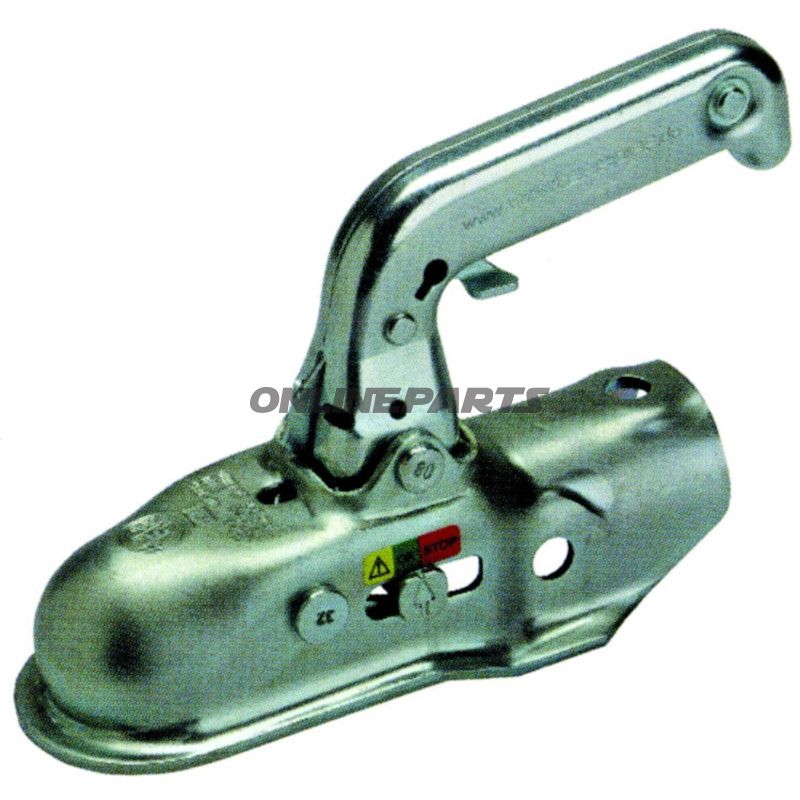

Kugelkopplung für Anhängerzug 1500 kg, WW150-RB mit Stützhalter (für Zugstange Ø 50–51 mm)
Produkt: Kugelkopplung Winterhoff WW150‑RB mit integrierter Stützhalterung und Handgriff-Sicherung. GTIN: 4251302465356. Herstellerartikelnummer (MPN): 338.08.84.
Diese Kugelkopplung ist für Mechaniker und erfahrene Motorradfahrer konzipiert, die mit kleinen bis mittleren Anhängern arbeiten. Die Konstruktion basiert auf formstabilen Stahlplatten und Komponenten, die für wiederholte Betätigung unter Belastung ausgelegt sind. Die Winterhoff‑Variante WW150‑RB wird mit integrierter Stützhalterung im Handgriff, mechanischer Sicherheitsverriegelung und einem deutlich sichtbaren Verschleißanzeigefenster am Gehäuse geliefert.
- Funktion: Die Kupplung koppelt den Kugelgriff der Zugstange mit dem Kugelkopf des Anhängers. Einhandbedienung: Hebe den Griff nach vorne, um zu öffnen, und lasse den Griff fallen oder belaste die Zugstange, um zu schließen und zu verriegeln.
- Tragfähigkeit: Maximale zulässige Zuglast 1500 kg. Zulässige Zugstangenbelastung (vertikale Last) 100 kg.
- Abmessungen und Montage: Ausgelegt für Zugstangendurchmesser 50–51 mm. Bohrlochdurchmesser für Befestigungsbolzen: 12,5 mm. Anschlussbreite zur Kugel/Empfänger: 40 mm.
- Sicherheitsfunktionen: Integrierte Griffverriegelung zum Verhindern eines unbeabsichtigten Öffnens sowie Verriegelungseinrichtung zur Diebstahlsicherung am Stützhalter.
- Prüfung und Wartung: Multifunktionsanzeige am Gehäuse zeigt an, ob die Kupplung geöffnet oder geschlossen ist, sowie den Verschleißstatus sowohl der Kupplung als auch der Kugel, sodass die Inspektion vor der Fahrt visuell erfolgen kann.
- Zulassung: EF‑Typgenehmigung Nr. 00‑0229 e4, die relevante Sicherheits- und Konstruktionsanforderungen für diese Art von Zubehör abdeckt.
Materialauswahl und Eigenschaften
Der Gehäusekörper besteht aus mehrlagigem Stahlblech mit Oberflächenbehandlung, die eine gute mechanische Festigkeit und Formverformungsresistenz bei normalem Gebrauch gewährleistet. Der Griff ist für Einhandbedienung dimensioniert und mit einer integrierten mechanischen Verriegelungsfunktion ausgestattet. Die Stützhalterung ist aus Materialien gefertigt, die mit dem Griff kompatibel sind, und wird direkt am Griff montiert, um lose Teile zu minimieren und die Kabelführung zu vereinfachen.
Praktische Anwendung und Vorteile für Mechaniker
- Einfache Montage an Standard‑Zugstangen mit Ø 50–51 mm und 12,5 mm Bohrung.
- Visuelle Verschleißanzeige ermöglicht schnellere periodische Kontrollen und reduziert das Risiko von Fehlmontagen.
- Integrierter Stützhalter reduziert den Bedarf an separaten Halterungen und verringert den Verschleiß von Leitungsverbindungen bei häufigem An‑ und Abkoppeln.
- Robuste Stahlblechkonstruktion geeignet für häufigen Einsatz in Werkstätten und Werkumgebungen.
Kompatibilität
Geeignet für Zugstangenverbindungen mit äußem Durchmesser 50–51 mm und Befestigungslochdurchmesser Ø 12,5 mm. Empfohlen für Anhänger und Gespanne innerhalb der angegebenen Belastungsgrenzen (1500 kg Zuglast, 100 kg vertikale Zugstangenbelastung). Bestimmen Sie stets die Abmessungen der Zugstange Ihres Fahrzeugs und vorhandener Montagpunkte vor der Installation.
Identifikation
Das Produkt ist als Winterhoff WW150‑RB, GTIN 4251302465356 und MPN 338.08.84 gekennzeichnet. Diese Informationen können bei Ersatzteilbestellungen und zur Überprüfung der Typgenehmigung verwendet werden.
Hinweis: Die Angaben sind technische Daten des Herstellers und richten sich an Fachpersonen. Prüfen Sie immer die Montageanleitungen sowie die Fahrzeugvorgaben vor der Installation.
