Kuppl I Gewinde 1/4

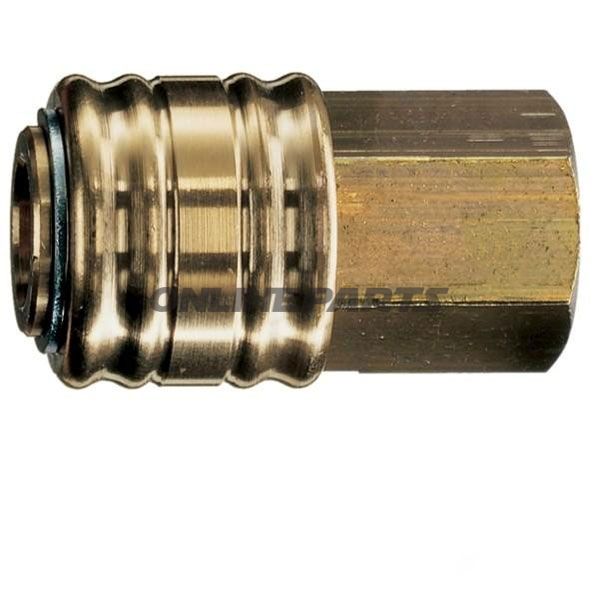

Kupplung in Gewinde G 1/4" für Druckluftsysteme — EWO Standardkupplung

Produktübersicht: Diese Kupplung mit Innengewinde G 1/4" ist eine EWO-Standardkupplung aus Messing, ausgelegt für schnelles An- und Abkuppeln in pneumatischen Systemen. Sie wird unter der Artikelnummer (MPN) 656.04.37 geliefert und kann anhand der GTIN 4030875000382 identifiziert werden.

Funktion und Anwendung: Die Kupplung ist eine Handschnellkupplung mit Rollenkupplung, konzipiert für schnelles Verbinden pneumatischer Schläuche und Werkzeuge. Das interne Gegengewicht (Rückschlagventil) sorgt dafür, dass das Medium in der Kupplung geschlossen bleibt, bis der Anschluss korrekt erfolgt ist — das Ventil wird beim Kuppeln zwangsläufig geöffnet. Dadurch eignet sie sich für Werkstätten, den industriellen Einsatz und für Monteure, die mit Druckluftwerkzeugen und pneumatischer Ausrüstung arbeiten, wobei eine schnelle und sichere Verbindung wichtig ist.

Material und mechanische Eigenschaften:

• Gehäuse und Hauptteile aus Messing: bietet Korrosionsbeständigkeit in üblichen Werkstattumgebungen und gute mechanische Haltbarkeit bei wiederholtem An- und Abkuppeln.
• Rollenkupplung: mechanischer Verriegelungsmechanismus, der eine positive Verriegelung von Kugel/Bolzen bei der Verbindung sicherstellt — einfache Handhabung ohne Werkzeug.
• Integriertes Gegengewichtventil: reduziert Luftverlust beim Abkuppeln und verhindert Rückströmung aus dem System.

Abmessungen und Anschlüsse:

• Anschlusssgewinde: G 1/4" ( Innengewinde).
• Gewindelänge: 8 mm.
• Gesamtlänge: 41 mm.
• Schlüsselweite (SW): 21 mm.

Kompatibilität und Montagehinweise: Die Kupplung ist nach dem EWO-Standard für DN 7,2 ausgeführt und passt zu entsprechenden 1/4"-Standardanschlüssen in pneumatischen Systemen. Beim Montieren ist die Gewindedichtung entsprechend der Anwendung auszuwählen (z. B. PTFE-Dichtband oder Gewindedichtmittel, kompatibel mit Druckluft), um eine dichte Verbindung sicherzustellen. Prüfen Sie, ob Innenmaße und Nenndruck Ihres Systems mit den Spezifikationen des Herstellers für DN 7,2-Kupplungen vor der Installation übereinstimmen.

Hersteller und Identifikation: Herstellerbezeichnung ist EWO, und das Produkt führt die MPN 656.04.37. GTIN 4030875000382 kann zur Lagerverwaltung und eindeutigen Produktidentifikation verwendet werden.

Sicherheit und Wartung: Prüfen Sie regelmäßig das Verriegelungsmechanismus und das Gegengewichtventil auf Verschmutzungen und Verschleiß. Er setzen Sie die Kupplung bei sichtbaren Deformationen, starker Korrosion oder wenn der Verriegelungsmechanismus die Verbindung nicht mehr sicher hält, aus. Verwenden Sie geeignete Schutzmittel und entlasten Sie das System vor dem Abbau.
