Kuppl I Gewinde 1/2

Kupplung mit Innengewinde G 1/2 für Druckluft/Fluss (PN 16)

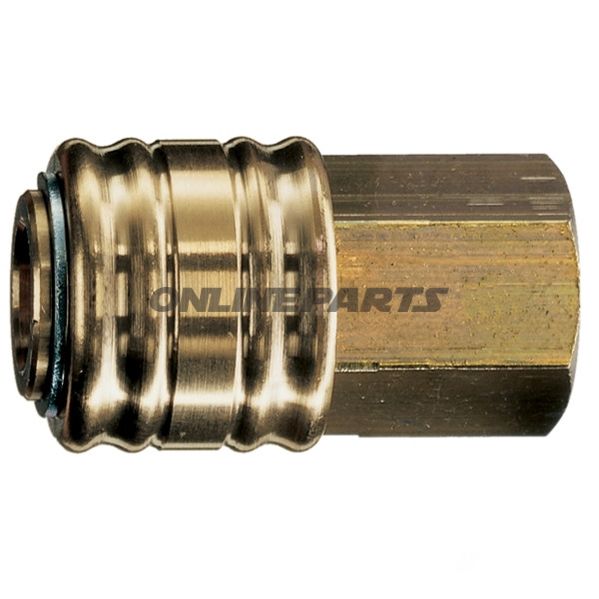

Produkt: Kupplung mit Innengewinde 1/2 Zoll von EWO (MPN: 656.04.52, GTIN: 4030875000405). Diese Komponente ist eine Ein-Hand-Standardkupplung mit Innengewinde, berechnet für Systeme mit maximalem Betriebsdruck bis PN 16.

Funktion und Anwendung

• Die Kupplung ermöglicht das schnelle An- und Abkoppeln von Schläuchen oder Fittings mit G 1/2 (innen) Verbindung mit einer Hand, wodurch sie praktisch bei häufigen Anschlussvorgängen in Werkstätten oder an Maschinen ist.
• Integrierte Rückflussverhinderer in der Kupplung verhindern, dass Medium (z. B. Druckluft) beim Abkoppeln zurückströmt, wodurch Druckverlust und Mediumverlust im System begrenzt werden.
• Der Stecker/Steckteil wird ohne Rückflussverhinderer geliefert, was die Kombination geeignet macht, wenn imsteckende Rückflussverhinderer in der Kupplung gewünscht ist.

Werkstoffauswahl und Eigenschaften

• Gehäuse und bewegliche Teile sind aus Messing gefertigt (Standard für DN 7,2), was gute Korrosionsbeständigkeit in normalen Arbeitsumgebungen und gleichzeitig ausreichende mechanische Festigkeit für PN 16-Anwendungen bietet.
• Rollstift-Sperre sichert die mechanische Befestigung des Steckers im Betrieb; die Konstruktion ist einfach und robust gegenüber wiederholtem An- und Abstecken.
• Dichtungen und interne Dichtungen (typisch NBR oder ähnlicher Elastomer, je nach Modell) sind so ausgelegt, dass sie gegen Luft und Öldämpfe abdichten; verwenden Sie stets kompatible Medien entsprechend der chemischen Beständigkeit der Dichtungen.

Technische Hinweise

• Anschluss: G 1/2 (Innengewinde), standardisiertes Gewindetyp—garantiert Kompatibilität mit gängigen G 1/2 Männchen- oder Adapteranschlüssen.
• Dimensionierung: Angegeben als Standardkupplungen DN 7,2 (Messing) — bezieht sich auf das innere Durchflussmaß und den Anwendungsbereich.
• Betriebsdruck: PN 16 (max. Betriebsdruck bis 16 bar) — Prüfen Sie die Betriebsbedingungen des Systems vor der Installation.

Kompatibilität und Montagehinweise

• Die Kupplung ist für Systeme mit G 1/2-Verbindung ausgelegt und passt praktisch zu standardmäßigen G 1/2-Anschlüssen an Schläuchen, Rohren und Adaptern.
• Bei der Montage: Verwenden Sie eine geeignete Gewindedichtung (z. B. PTFE-Dichtband oder Gewindepaste geeignet für das Medium, das das System verwendet) und vermeiden Sie Überdrehen, um Gewinde- und Dichtflächen zu schützen.
• Bei Einsatz in ölhaltigen oder aggressiven Medien sollte die Dichtungsart und die Verträglichkeit des Messings näher geprüft werden.

Praktische Vorteile für Mechaniker und Motorradbesitzer

• Schnelldreh mit einer Hand spart Zeit bei häufigen Werkstattarbeiten.
• Rückflussverhinderer in der Kupplung minimiert Druckluft-/Mediumverlust beim Abkoppeln und verringert das Risiko der Kontamination des Systems.
• Messingkonstruktion verbindet Haltbarkeit und Korrosionsbeständigkeit in normalen Werkstattumgebungen.

Identifikation: Das Produkt wird von EWO vermarktet und kann anhand der MPN 656.04.52 und GTIN 4030875000405 in Ersatzteillisten oder bei Bestellungen identifiziert werden.

Hinweis: Die Informationen decken konstruktive und funktionale Aspekte ab; prüfen Sie stets die Kompatibilität mit Ihrem spezifischen System (Mediumtypen, Temperatur, Druck) vor der Installation.
