Kuppl A Gewinde 3/8

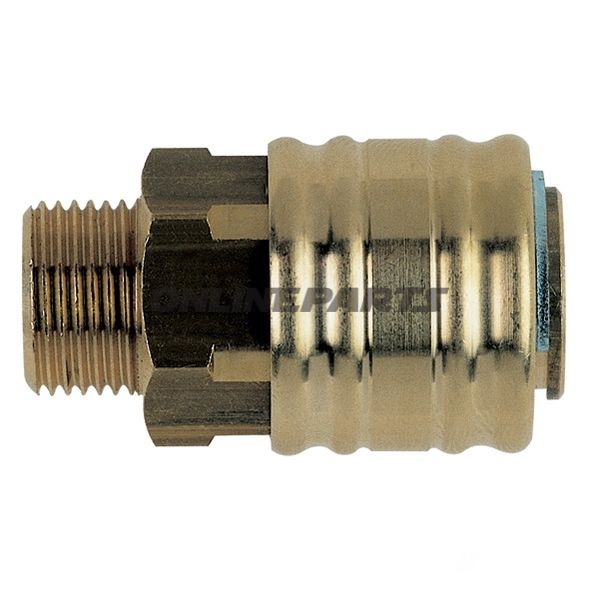

Kupplung A mit Außengewinde, G 3/8 — Schnellkupplung aus Messing

Produktübersicht: Diese Ein-Hand-Schnellkupplung mit Außengewinde (G 3/8) von EWO ist standardmäßig als DN 7,2 Messingkupplung ausgeführt und für Anschlüsse bis maximal PN 16 vorgesehen. Das Produkt wird unter der Artikelnummer (MPN) 656.04.78 geliefert und besitzt die GTIN 4030875000368.

Funktion und Anwendung: Die Kupplung ist ausgelegt für ein schnelles und sicheres An- und Abkoppeln von Druckluftschläuchen oder ähnlichen Medien, bei denen eine G 3/8-Verbindung erforderlich ist. Die Verriegelung ist eine Rollverriegelung, die eine Bedienung mit einer Hand ermöglicht und das Risiko einer unbeabsichtigten Kopplung/Entkopplung während des Betriebs verringert. In der Kupplung integrierte Rückflussverhinderer verhindern das Rückströmen, was bei Druckluftsystemen praktisch ist, wenn der Druck in Werkzeugen oder Rohren beim Abkoppeln erhalten bleiben soll.

Materialien und Korrosionsverhalten: Das Hauptmaterial ist Messing, das gute mechanische Festigkeit, Formbarkeit und eine angemessene Korrosionsbeständigkeit in normalen Umgebungen bietet. Messing eignet sich für Druckluftanwendungen und moderat industrielle Umgebungen; bei längerer Exposition gegenüber feuchten oder aggressiven Chemikalien sollten Korrosionsbedingungen bewertet werden. Dichtungen und innere Ventilelemente bestehen typischerweise aus Elastomeren oder ähnlichen Polymerwerkstoffen (hier nicht spezifiziert); daher sollte die Kompatibilität mit den verwendeten Medien bei Spezialmitteln geprüft werden.

Technische Eigenschaften:

• Anschluss: G 3/8 (Außengewinde).
• Nennweite: DN 7,2 (Standardkupplung).
• Arbeitsdruck: PN 16 (maximal zulässlicher Betriebsdruck).
• Verriegelungsart: Rollverriegelung für einfache einhändige Bedienung.
• Rückflussverhinderer: In der Kupplung integriert (Plug/Male-Stecker ohne Rückflussverhinderer).

Kompatibilität und Installation: Die Kupplung passt zu Systemen und Komponenten mit G 3/8-Gewinde und DN 7,2 Standardkupplungen. Bei der Montage Ist eine Gewindedichtung gemäß geltender Praxis durchzuführen (z. B. geeigneter Dichtmittel oder PTFE-Tape für Gas/Luft), und das Anzugsdrehmoment sollte den Installationsanweisungen oder Branchenstandards folgen, um Beschädigungen von Gewinde oder Dichtungen zu vermeiden. Bei Einsatz in Systemen mit speziellen Medien (Öl, Kraftstoffe, aggressive Chemikalien) muss die Materialkompatibilität sowohl für Messing als auch für die inneren Elastomere sichergestellt werden.

Nutzungsbezogene Vorteile für Monteure und Anwender:

• Einfaches Einhändigbedienen erhöht die Arbeitsgeschwindigkeit bei häufigem An-/Abkoppeln.
• Integrierte Rückflussverhinderer minimieren Leckverluste beim Abkoppeln von Werkzeugen oder Schläuchen.
• Messingkonstruktion bietet Haltbarkeit und mechanische Robustheit im Normalbetrieb.

Identifikation: Das Produkt ist als EWO 656.04.78 (MPN) gekennzeichnet und kann über GTIN 4030875000368 beim Einkauf oder Ersatzteilbestellung nachverfolgt werden.

Hinweise: Packeinheit oder Lieferumfang sind hier nicht spezifiziert; prüfen Sie die Lieferdetails beim Händler Ihrer Bestellung. Für Anwendungen mit hohen Korrosionsanforderungen oder aggressiven Chemikalien wird empfohlen, den Anbieter bezüglich alternativer Materialien oder Dichtkombinationen zu kontaktieren.
