Kup.Nippel Aussenr 1/4

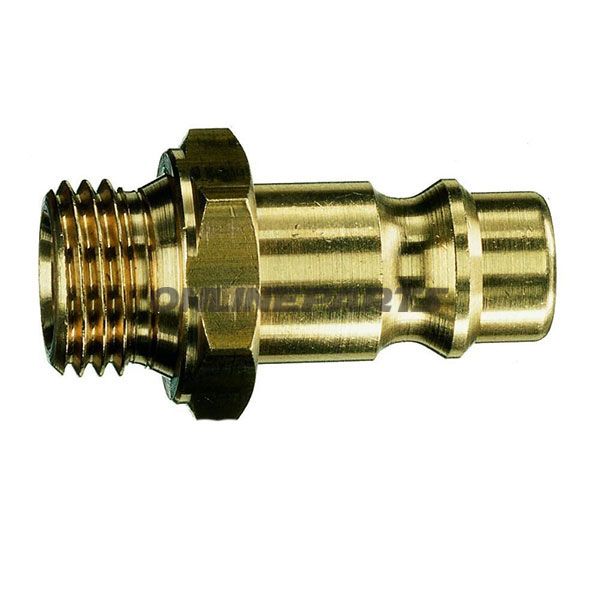

KUP-Nippel Außengewinde 1/4" — ewo Druckluft-/Hydropneumatischer Nippel

Kurzbeschreibung: Dieser KUP-Nippel von EWO (MPN 656.07.26, GTIN 4030875000436) ist ein Außengewindnippel (ewn-Steckverbinder) aus Messing, vorgesehen für DN 7,2 Systeme und kompatibel mit DN 7,8 Kupplungen. Er wird als Verbindung oder Adapter zwischen Druckluftkomponenten und als Ersatzteil in bestimmten hydropneumatischen Hebemodellen eingesetzt.

• Funktion: Die Hauptfunktion des Nippels besteht darin, eine sichere, abnehmbare Verbindung zwischen einem DN 7,2 ewo-Stecker und einer G 1/4" Gewindeverbindung herzustellen. Er kann als Adapter zwischen Schlauch/Kupplung und Maschinenteilen in Druckluftsystemen dienen oder als originales Ersatzteil in hydropneumatischen Hebemodellen verwendet werden.
• Material und Eigenschaften: Hergestellt aus Messing, was gute Korrosionsbeständigkeit, mechanische Stabilität und geeignete Dichteigenschaften bei üblichen Druckluft- und hydropneumatischen Anwendungen bietet. Die Verschleißfestigkeit und Bearbeitbarkeit des Messings machen ihn geeignet für wiederholtes Auf- und Abstecken.
• Abmessungen und Gewinde: Anschluss: G 1/4" (Außengewinde). Gewindelänge: 9 mm. Gesamtlänge: 33 mm. Schlüsselweite (SW): 17 mm. Diese Maße sind bei der Montage in beengten Räumen und bei der Auswahl einer geeigneten Dichtlösung (z. B. Gewindeband oder Dichtungsfaden) relevant.
• Kompatibilität / Anwendungsbereiche: Kompatibel mit allen DN 7,2 und DN 7,8 Kupplungen nach ewo-Standard. Angegeben als Ersatzteil für hydropneumatische Hebezeuge/Modelle AB250, AB500 (vor und nach Umbauten 1999), AB600 sowie AB600 mit Erweiterung. Kann als Adapter für eine Vielzahl von Druckluftwerkzeugen und -geräten verwendet werden, bei denen DN 7,2/7,8 Verbindungen eingesetzt werden.

Praktische Hinweise bei der Montage: Prüfen Sie, dass die Kupplung der Gegenstelle DN 7,2 oder DN 7,8 ist und dass die Gewindelänge von 9 mm bei G 1/4" ausreichendes Einschraubmaß bietet. Verwenden Sie ein geeignetes Dichtmittel für Gas/Luft (z. B. PTFE-Gewindedichtband) entsprechend den Druck- und Temperaturbedingungen des Systems. SW 17 mm gibt an, welcher Ringschlüssel für korrektes Anziehen ohne Beschädigung der Nippelflächen zu verwenden ist.

Technische Identifikation: Der Hersteller wird als EWO angegeben, und die MPN des Produkts ist 656.07.26. GTIN 4030875000436 ist in Dokumentationen und Ersatzteillisten integriert, um Nachbestellung und Nachverfolgung in Lagerverwaltungssystemen zu erleichtern.

Hinweise: Die Beschreibung richtet sich an Mechaniker und Motorradbesitzer mit Erfahrung in Druckluft- und hydropneumatischer Ausrüstung. Informationen zu Verpackungsgrößen sind hier nicht angegeben, um Missverständnisse bei Einzelexemplarkäufen zu vermeiden. Bei Zweifeln zur Kompatibilität mit einer bestimmten Maschine oder einem Modell wird empfohlen, die Ersatzteilliste der Maschine zu prüfen oder den Lieferanten mit MPN/GTIN zur Verifikation zu kontaktieren.
