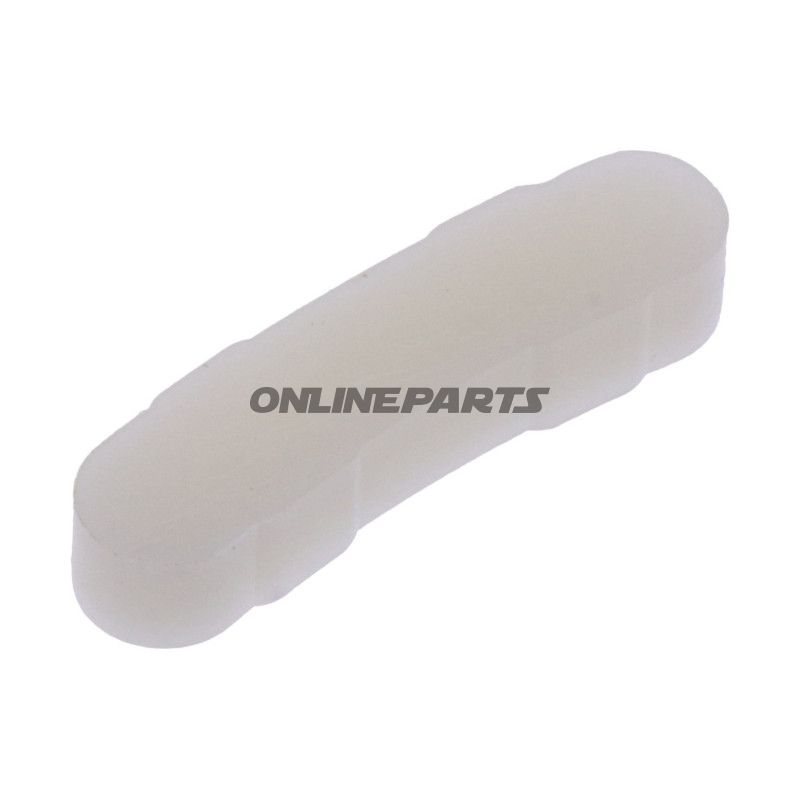

Plastik-Einsatz für Montageskopf — JMP FIX Auto
Produktzweck
Dieser Kunststoffeinsatz ist eine Ersatzteilkomponente, vorgesehen für die Hilfsarmfunktion des Montageskopfs im JMP FIX Werkzeug und Halterungen. Er fungiert als Einsatz/Bohrung in der Hauptbaugruppe, wo er platziert wird, um eine korrekte Passform zwischen beweglichen Teilen zu gewährleisten, die Belastung zu verteilen und direkten Metall-zu-Metall-Kontakt zu reduzieren.
Funktion und Verwendung
Der Ersatz-/Einsatzeinsatz wird in der Hauptbaugruppe (Montage/ Befestigung) verwendet, um:
- eine präzise Seitenstütze und Abstandhaltung zwischen Komponenten zu gewährleisten
- Vibrationen zu dämpfen und Abnutzung an Metallteilen zu minimieren
- Montage und Demontage zu erleichtern, indem er als Führungs- und Zentrierelement wirkt
Er ist auf die spezifische Position in der Hilfsarm-Geometrie des JMP FIX-Systems ausgelegt und kein universelles Bohr- oder Spannteil.
Material und Eigenschaften
Der Plastik-Einsatz besteht aus einem technischen Polymer, das an Anforderungen bezüglich Verschleißfestigkeit und dimensionaler Stabilität in mechanischen Verbindungen angepasst ist. Die Materialeigenschaften umfassen:
- niedrige Reibung gegenüber Metalloberflächen, um Verschleiß zu begrenzen
- gute chemische Beständigkeit gegenüber gängigen Werkstattsäften
- stabile Formbeständigkeit bei normalen Betriebstemperaturen für Werkstatt- und Garagenbetrieb
Es ist kein spezifischer Kunststofftyp in den verfügbaren Daten angegeben, aber die Ausführung und Anwendung deuten auf einen verschleißfesten technischen Kunststoff hin, der für den vorgesehenen Zweck gewählt wurde statt für dekorative Eigenschaften.
Maße und technische Abmessungen
Die Dimensionen sind angegeben als L/B/H: 28 × 8 × 5 mm (Länge × Breite × Höhe), was relevant ist, um eine korrekte Platzierung im Montageskopf sicherzustellen. Prüfen Sie diese Maße gegen Ihre vorhandene Hauptbaugruppe vor der Bestellung, um eine korrekte Passform zu gewährleisten.
Kompatibilität und Ersatzteil-Identifikation
Dieser Kunststoffeinsatz ist ein originales JMP-Teil und entspricht der ursprünglichen Ersatzteilnummer JMP J07001020845. Die Bezeichnung des Herstellers und MPN 677.11.34 sind bei Anfragen zu Ersatzteilen oder beim Abgleichen in Ersatzteilkatalogen und Werkzeugsystemen relevant. Die Marke JMP weist auf Kompatibilität mit JMP FIX-Montage-Lösungen hin – verwenden Sie dies als Referenz bei einem Austausch.
GTIN, MPN und Identifikation
MPN: 677.11.34 (JMP Originalteil J07001020845).
GTIN: In den Produktdaten nicht angegeben — falls GTIN in Ihrem Beschaffungssystem erforderlich ist, empfiehlt es sich, den Lieferanten oder JMP für das offizielle GTIN zu kontaktieren.
Praktische Hinweise für Mechaniker
- Visuelle Prüfung des Zustands des Einsatzes beim Demontieren — Risse, Verformungen oder übermäßiger Verschleiß deuten auf einen Austausch hin.
- Beim Montieren den Einsatz in richtiger Orientierung einsetzen und ohne übermäßige Kraft einfügen, um Beschädigungen zu vermeiden.
- Da die Funktion des Teils darin besteht, zu schützen und zu zentrieren, beeinflusst eine falsche Passform sowohl die Bewegungsqualität als auch die Lebensdauer der umliegenden Metallteile.
Hinweis zu Verpackung und Menge
Die Produktdaten enthalten keine Informationen zur Verpackungsmenge bei Lieferung. Vermeiden Sie Annahmen über Stückzahlen aus der Großpackung – Bestätigen Sie dies beim Lieferanten oder in der Bestellspezifikation, falls mehrere Einheiten benötigt werden.
