Kühlsystem Prüfsatz JMP mit Befüllgerät

Kühlmittel-System Test- und Füllset von JMP für wassergekühlte Motoren

Produkt: Kühlmittel-System Test-Set JMP mit Füllmaschine. Marke JMP (MPN: 614.02.38, GTIN: 4043981186697).

Dieses Set ist für die Wartung, Prüfung und Nachfüllung von Kühlmittelkreisläufen in wassergekühlten Motoren konzipiert. Das Werkzeug vereint drei Funktionen in einer Lösung: Druckprüfung zur Leckagesuche, Vakuumfüllung für blasenfreies Befüllen sowie Reinigung/Entlüftung des Kreislaufs. Zielgruppe sind Techniker und erfahrene Motorradfahrer, die eine präzise Diagnostik und sichere Auffüllung ohne thermische Schwachstellen benötigen.

• Funktionen und Anwendung
  • Druckprüfungen des Kühlers und des Kühlsystems über eine manuelle Pumpe mit Manometer (Messbereich 0–2,5 bar) zum Nachweis von Druckverlust/Luftdichtheit.
  • Vakuum-basierte Füllung: erzeugt Vakuum im Kühlkreislauf, was eine blasenfreie Ansaugung des Kühlmittels ermöglicht und die Dichtung sowie das Entlüften beim Nachfüllen verbessert.
  • Reinigungs- und Entlüftungsmöglichkeiten während des Nachfüllens, um Lufttaschen zu eliminieren, die zu Wärmeproblemen führen können.
• Materialien und Konstruktion
  • Handpumpe und Fülleinheit: robuste Bauteile für den Werkstattgebrauch mit integrierter Druckentspannungsventil für sichere Druckentlastung.
  • Manometer: mechanische Druckmesser für wiederholte Nutzung im Bereich 0–2,5 bar und Vakuummessung bis ca. 76 cmHg (~1 bar Vakuum), geeignet zur Kontrolle von Druckverlust und Vakuumniveau beim Nachfüllen.
  • Adaptere und Konen: konische Gummistopfen und Gummidichtringe (45–14 mm, Länge 75 mm) sorgen für eine dichte Verbindung zu variierenden Öffnungen und minimieren das Risiko von Leckagen während Test und Füllung.
  • Schraubadapter: Metall-/Stahl-Adapter mit standard-Metrikengewinden für unterschiedliche Kühlmittelanschlüsse (siehe Inhaltsliste unten) — ausgewählt für Haltbarkeit und Kompatibilität.
  • Lieferung in Kunststoffkassette zur organisierten Aufbewahrung und zum Transport in der Werkstatt.

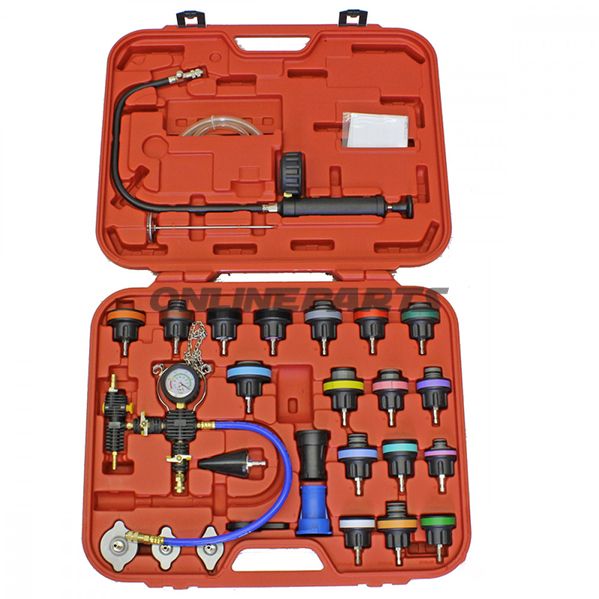

• Inhalt und Kompatibilität

  Das Set enthält eine Auswahl an Adaptern und Werkzeugen, die die gängigsten Gewinde- und Bajonettnanschlüsse an Kühlmitteln-Systemen für Pkw und Motorräder mit wassergekühlten Motoren abdecken. Es ist für universellen Einsatz konzipiert, wobei konische Gummistopfen eine Anpassung an verschiedene Deckel- und Schlauchöffnungen ermöglichen.

  • 1 manuelle Pumpe mit Manometer, Anschlussleitung und Druckentspannungsventil.
  • 2 Bajonett-Adapter: schwarz und blau (für verschiedene Deckellinien, bezeichnet als R123/R124 bzw. R123/R125 in Herstellerbezeichnungen).
  • 3 Bajonett-Adapter für Kühlsysteme (Nr. 3 groß, Nr. 4 mittel, Nr. 5 klein).
  • 11 Innen-Schraubadapter (ausgewählte metrische Gewindegrößen): M42 x 2,5 / M42 x 3,0 / M45 x 3,0 (Loch) / M46 x 3,0 / M48 x 2,5 / M48 x 4,0 / M50 x 2,5 / M50 x 2,5 (Loch) / M50 x 3,0 / M52 x 3,0 / M60 x 4,0 mm.
  • 3 Außen-Schraubadapter: M34 x 3,0 / M58 x 3,0 / M62 x 3,0 mm.
  • 1 Vakuum-Fülleinheit mit Manometer (bis ca. 76 cmHg = 1 bar Vakuum) für blasenfreies Absaugen des Kühlmittels.
  • 1 Gummi-Siegel-Dichtungselement-Adapter 45–14 mm (Länge 75 mm) für flexible Abdichtung.
  • 1 Thermometer mit Messbereich 0–220 °C (0–400 °F) zur Temperaturkontrolle während Test und Nachfüllung.
• Technische Vorteile und Arbeitsabläufe
  • Vakuumfüllung reduziert das Risiko von Lufttaschen, was entscheidend für eine korrekte Wärmeübertragung und die Vermeidung von Hot Spots bei größeren Motoren ist.
  • Manuelle Druckprüfung ermöglicht es, Leckagen im Kühlsystem schnell zu lokalisieren, ohne Motor zu starten oder komplexere Maschinen zu verwenden.
  • Die Auswahl an Adaptern und Gewindemöglichkeiten macht das Set für einen breiten Fahrzeugtyp geeignet, ohne Modifikationen zu benötigen.

Hinweise: Das Produkt ist identifiziert als JMP 614.02.38 (GTIN 4043981186697). Der Inhalt des Sets richtet sich nach praktischem Werkstattgebrauch — überprüfen Sie vor der Verwendung stets die Kompatibilität mit dem konkreten Kühlsystem und den Herstellervorgaben.
