Kugellager 6307C3 Ntn

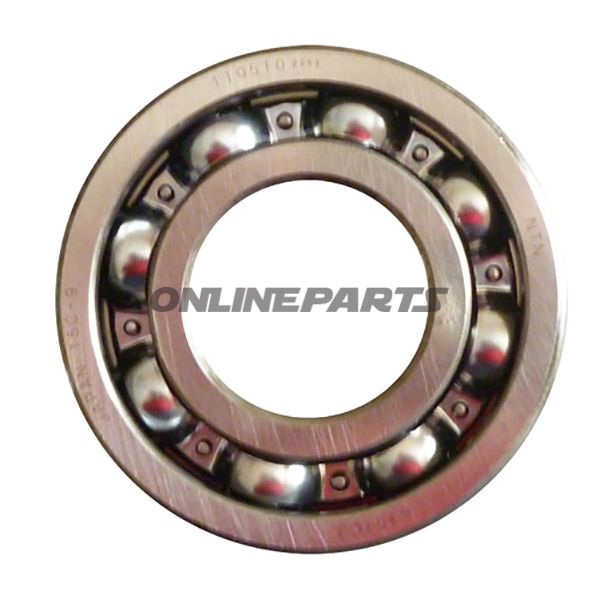

Kugellager 6307C3 von NTN – radial Kugellager mit erhöhtem Spiel

Produkt: Kugellager 6307C3 (NTN)
Artikelnummer (MPN): 742.21.81
GTIN: 4547359575811

Dies ist ein radiales Einfach-Reihen-Kugellager von NTN in Standardgröße 6307 mit C3-Spiel (erhöhter axialer/radialer Freiraum). Das Lager ist ausgelegt, überwiegend radiale Belastungen zu tragen, und kann in bestimmten Fällen je nach Montage und Betrieb begrenzt axiale Belastungen aufnehmen.

Funktion und Anwendung

• Hauptfunktion: Reduzierung der Reibung zwischen rotierender Welle und Lagergehäuse durch Kugeln zwischen innerem und äußerem Ring.
• Das C3-Spiel bedeutet, dass das Lager zusätzlichen Spielraum zwischen innerem und äußerem Ring während des Betriebs hat, wodurch es sich gut eignet für Anwendungen, in denen Temperaturanstiege oder Wärmeausdehnung auftreten können oder wo ein gewisser zusätzlicher interner Freiraum erforderlich ist, um eine Verklemmung zu vermeiden.
• Typische Anwendungen: Radnaben, Getriebe, Motorbefestigungen, Riemenscheibenwellen und andere Maschinenteile, bei denen Standard-6307-Dimensionen und erhöhter Freiraum benötigt werden.

Technische Spezifikationen

NTN 6307C3 wird ohne Dichtungen geliefert (offenes Lager), was bedeutet, dass das Lager ordnungsgemäße Schmierung und Schutz vor Verunreinigungen in der jeweiligen Anwendung erfordert.

• Typ: 6307 (Einreihiges Kugellager)
• Innendurchmesser (d): 35,00 mm
• Außendurchmesser (D): 80,00 mm
• Breite (B): 21,00 mm
• Dichtung: Offen (keine Dichtung)
• Spielklasse: Erhöhtes Spiel, C3

Werkstoffauswahl und Eigenschaften

Das Lager wird gemäß NTN-Produktionsstandards hergestellt und weist folgende Eigenschaften auf:

• Ringe und Kugeln aus Maschinenstahl (Lagerstahl) wärmebehandelt für Verschleißfestigkeit und Formstabilität.
• Oberflächenfinish und Toleranzen gemäß der Klassifikation des Lagertyps, was eine gleichmäßige Rotation und vorhersehbare Lebensdauer bei korrekter Montage und Wartung sicherstellt.
• Offenes Design erfordert das Auftragen geeigneter Schmierung (Fett oder Öl) und Schutz vor Staub und Spritzwasser, um frühzeitige Verunreinigung und Verschleiß zu vermeiden.

Kompatibilität und Montage

• Die Abmessungen (35 × 80 × 21 mm) entsprechen dem Industriestandard für das 6307-Lager und passen in Gehäuse und Wellenbearbeitungen, die für diese Größe ausgelegt sind.
• Das C3-Spiel muss bei der Montage berücksichtigt werden: Bei eng anliegendem Sitzen auf der Welle oder im Gehäuse kann sich das interne Spiel verändern, was die Lagertemperatur und Lebensdauer beeinflussen kann. Montieren und Messen Sie Passungen gemäß den Anweisungen des Maschinen- oder Motorherstellers.
• Da das Lager offen ist, sollten geeignete Montagewerkzeuge verwendet werden, um direkte Stöße auf die Ringe zu vermeiden und Verformungen zu verhindern.

Technische Daten (Zusammenfassung)

Markeninformation

Das Produkt wird von NTN hergestellt, einer bekannten Marke im Bereich Wälz- und Kugellager. MPN 742.21.81 und GTIN 4547359575811 können zur eindeutigen Identifikation bei Bestellung oder bei der Überprüfung von Ersatzteillisten verwendet werden.

Hinweis: Das offene Design des Lagers bedeutet, dass korrekte Schmierung und Schutz vor Verunreinigungen entscheidend für die Haltbarkeit sind. Prüfen Sie Passungen und Montageverfahren vor der Installation.
