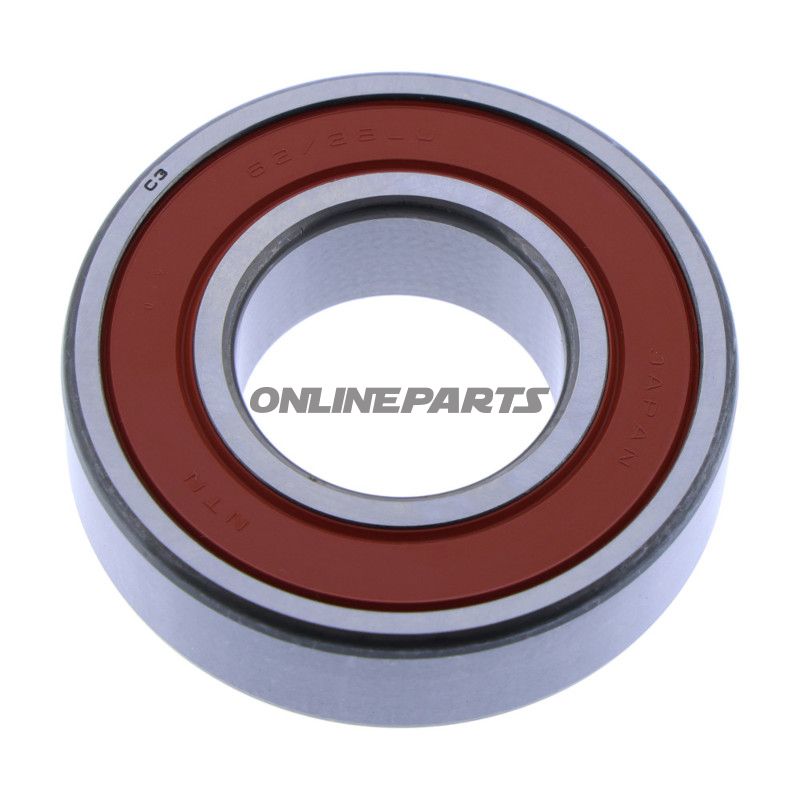

Kugellager NTN 742.00.42 62/28LLUC3/2AS
Lager für Welle. Innen-Ø 28 mm, Außen-Ø 58 mm, Breite 16 mm, 2 Dichtungen, vergrößertes Spiel C3.
Kugellager für Achse/Schlagachse — NTN 62/28LLUC3/2AS (28 x 58 x 16 mm)
Kurzbeschreibung des Produkts: Das Kugellager NTN (MPN 742.00.42, GTIN 4547359553772) ist ein radialer Kugellager des Typs 62/28 mit einem Innendurchmesser von 28 mm, einem Außendurchmesser von 58 mm und einer Breite von 16 mm. Das Lager ist mit zwei Dichtflanschen (2-seals) und einem erhöhten Radialspiel (C3) ausgestattet, was bedeutet, dass der innere Spielraum größer ist als der Standard.
Funktion und Platzierung
Dieses Kugellager wird typischerweise als Radiallager zur Führung von Achsen oder Schlagachsen in Motorrädern verwendet — z. B. in Radnaben, Getriebeausgängen, Generator-/Antriebsachsen oder anderen Anwendungen, bei denen ein abgedichtetes Kugellager auf einer Achse montiert wird und radialen Belastungen ausgesetzt ist. Die beiden Dichtflansche schützen das Lager vor dem Eindringen von Schmutz und dem Verlust von Schmiermittel, sodass es für Installationen geeignet ist, bei denen eine zuverlässige Abdichtung wichtig ist.
Materialwahl und Eigenschaften
- Kugel- und Ringmaterial: Hergestellt aus gehärtetem Lagerstahl (Standard für NTN), was eine gute Widerstandsfähigkeit gegen Druckbelastung und Verschleiß bietet.
- Dichtungen: Integrierte Dichtungen auf beiden Seiten (LLU-Stil) reduzieren das Risiko von Verunreinigungen und halten das Schmiermittel im Inneren — wichtig bei längeren Wartungsintervallen.
- Erhöhte Spiel (C3): Das größere innere Spiel ermöglicht eine leichte thermische Ausdehnung und Kompensation kleiner Achsabweichungen sowie eine Rotation bei höheren Temperaturen, was das Lager für Anwendungen mit Temperaturvariationen oder Pressmodifikationen bei der Montage geeignet macht.
- Dimensionen: 28 x 58 x 16 mm — wichtig für das Design/ die Montage für eine korrekte Passform und Pressmontage.
Typische Anwendung und Fahrzeugtyp
Basierend auf der Kompatibilität mit einer Vielzahl von Yamaha-Modellen aus den Serien FZ-/FZS-, FZ6-, FZ1-, MT- und MT-10 handelt es sich um Motorräder in den Kategorien Street/Naked Sport und Sport-Touring. Diese Motorräder werden sowohl für den täglichen Gebrauch, Pendeln als auch für intensivere Straßenanwendungen verwendet, bei denen das Lager sowohl hohen Belastungen als auch Temperaturvariationen ausgesetzt sein kann. Die abgedichtete Ausführung des Lagers und das C3-Spiel machen es für solche Anwendungen geeignet, bei denen Betriebssicherheit und Widerstandsfähigkeit gegenüber Straßenbedingungen von Bedeutung sind.
Kompatibilitätszusammenfassung: Passt unter anderem zu mehreren Yamaha FZ/FZS, FZ6, FZ1 und MT-Serien (Baujahre ca. 2001–2025).
Wartung und Montageanleitung
- Überprüfen Sie die Toleranzen von Achse und Gehäuse vor der Montage — C3-Lager erfordern eine korrekte Presspassung ohne Überhitzung beim Pressen.
- Vermeiden Sie das Erwärmen des Lagers bei der Montage; verwenden Sie geeignete Presssätze oder Heizgeräte für das Gehäuse, falls erforderlich.
- Stellen Sie sicher, dass die Achsenoberfläche korrekt bearbeitet ist und keine Grate an den Kontaktflächen vorhanden sind, um die Dichtlippe nicht zu beschädigen.
- Da das Lager abgedichtet und bereits geschmiert geliefert wird, ist normalerweise keine Nachschmierung erforderlich; überprüfen Sie jedoch auf Leckagen oder das Eindringen von Wasser bei größeren Wartungsintervallen.
- Bei der Demontage das Lager auf Kratzer, Spiel, Geräusche oder sichtbare Oxidation/Korrosion überprüfen — dies sind Anzeichen für einen Austausch.
Verwandte Komponenten
- Bei Arbeiten an Rad- oder Antriebsachsen wird empfohlen, die Achsdichtungen, Achslageroberflächen sowie eventuell Sicherungsringe oder Unterlegscheiben auf Abnutzung oder Beschädigung zu überprüfen.
Technische Daten
| Technische Daten |
|---|
| Typ | 62/28 (radiales Kugellager) |
| Innendurchmesser | 28 mm |
| Außendurchmesser | 58 mm |
| Breite | 16 mm |
| Dichtung | 2 Dichtflansche (abgedichtet) |
| Spiel | C3 (erhöhtes Radialspiel) |
| Hersteller | NTN (MPN 742.00.42, GTIN 4547359553772) |
Kompatible Fahrzeuge (Beispiele)
- Yamaha FZS 1000 (ca. 2001–2005)
- Yamaha FZ6 / FZ6 S / FZ6 S2 (ca. 2004–2010)
- Yamaha FZ1 / FZ8 / MT-Serien (MT-01, MT-07, MT-09, MT-10) (ca. 2005–2025)
- Yamaha R7 / MXT / andere genannte Varianten (ausgewählte Baujahre bis 2025)
Hinweis: NTN ist der Hersteller dieses abgedichteten Kugellagers (MPN 742.00.42, GTIN 4547359553772). Bestätigen Sie immer die Maß- und Montageanforderungen im Werkstatthandbuch oder in den technischen Spezifikationen des Modellherstellers vor der Montage.
