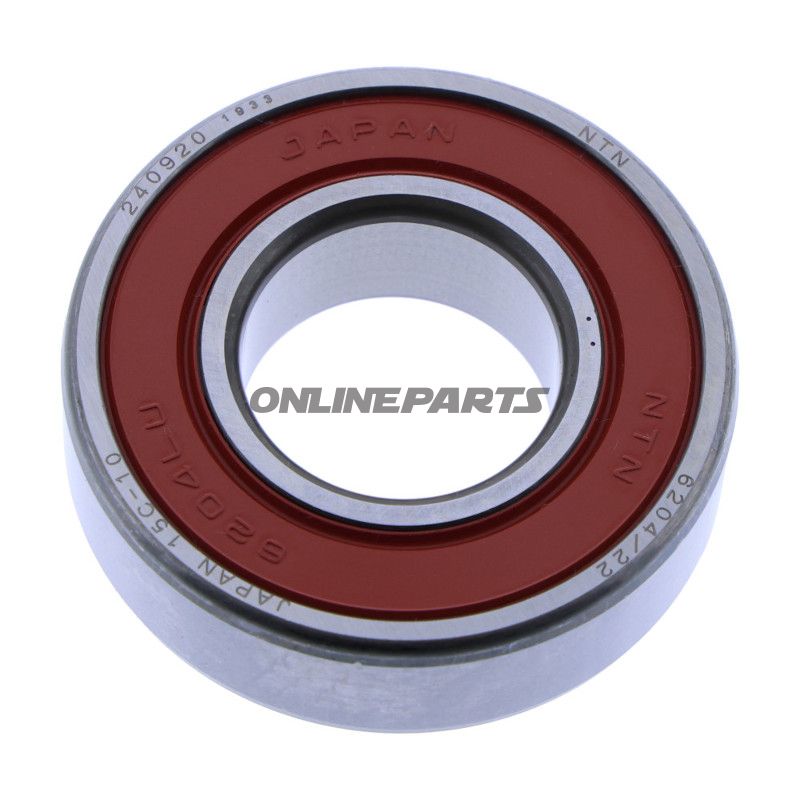

Kugellager 6204LLU/22/2AS NTN 22X47X14

Kugellager 6204LLU/22/2AS (NTN) — innen 22 × außen 47 × Breite 14 mm

Kurzbeschreibung des Produkts: Kugellager Modell 6204LLU/22/2AS von NTN (MPN 742.00.41, GTIN 4547359353389) ist ein geschlossenes Radialkugellager mit doppelter Abdichtung. Das Lager hat einen Innendurchmesser von 22,00 mm, einen Außendurchmesser von 47,00 mm und eine Breite von 14,00 mm. Die Konstruktion ist mit Standardspiel ausgeführt und für radiale Belastungen in typischen Motorrad-Anwendungen ausgelegt.

Funktion und Platzierung

Dieses Kugellager wird typischerweise in rotierenden Achsen und Radnaben sowie in Schwingarmachsen oder Getriebeachsen eingesetzt, wo eine kompakte Radiallager-Einheit mit Abdichtungen erforderlich ist. Die doppelten Abdichtungen (LLU/2AS) schützen vor Schmutz und halten das Schmiermittel, wodurch das Lager für Anwendungen geeignet ist, die Straßenbedingungen und Spritzwasser ausgesetzt sind.

Material und Eigenschaften

• Lager-Material: Gehärteter Stahl für Ringe und Kugeln für Verschleißfestigkeit und dimensionale Stabilität bei Temperaturänderungen.
• Abdichtungen: Elastomerische doppelte Abdichtungen auf beiden Seiten (LLU) reduzieren das Eindringen von Fremdkörpern und halten das Fett.
• Schmierung: Vorgefüllt mit Schmierfett des Herstellers; geeignet für wartungsfreien Betrieb in vielen Anwendungen, jedoch sollte bei längeren oder anspruchsvollen Bedingungen eine Inspektion und gegebenenfalls Nachschmierung gemäß der Serviceanleitung in Betracht gezogen werden.
• Spielklasse: Standardspiel — typischerweise geeignet für allgemeine Radialbelastungen ohne Anforderungen an Präzisionspassungen.

Relevanz für den betreffenden Motorradtyp

Basierend auf den kompatiblen Modellen (Honda VTR 1000 SP1/SP2 und CBR 600 RR, Baujahre etwa 2000–2006) handelt es sich um sport- und sportrennorientierte Straßen/Sportmotorräder. Bei dieser Art von Fahrzeugen sind Lager in Radnaben, Schwingarmen und Getriebe-Komponenten häufig hohen Belastungen und wechselnden Geschwindigkeiten ausgesetzt; daher ist ein abgedichtetes Lager von einem anerkannten Hersteller wie NTN relevant, um eine längere Lebensdauer bei Rennbetrieb und normalem Straßenverkehr zu gewährleisten.

Kompatibilitätsübersicht

Passt unter anderem zu Honda VTR 1000 SP1/SP2 und CBR 600 RR von ca. 2000–2006. Überprüfen Sie immer die Motornummer und die Teilenummer gemäß den Anweisungen des Herstellers vor der Montage.

Wartung und technische Empfehlungen

• Bei Demontage: Überprüfen Sie das Lager auf Grate, Geräusche und Spiel. Die Abdichtungen sollten intakt sein, ohne Risse oder Fettverlust.
• Montage: Verwenden Sie geeignetes Presswerkzeug und vermeiden Sie Schläge direkt auf die Lagerkappe oder Kugeln; leichtes Erwärmen des äußeren Rings beim Pressen kann in den Werkstatthinweisen empfohlen werden.
• Auswechslung: Wenn das Lager Geräusche, erhöhtes Spiel oder deutliche Verunreinigungen zeigt, sollte es ausgetauscht werden. Da dies ein abgedichtetes Lager ist, ist eine Wiederverwendung nach gründlicher Reinigung und korrekter Schmierung erforderlich, wenn man sich für eine Wiederverwendung entscheidet (aber ein Austausch wird bei Zweifeln empfohlen).
• Zusätzliche Kontrolle: Bei Arbeiten im Rad- oder Schwingarmbereich ist es relevant, den Zustand der angrenzenden Achsdichtungsringe und der Montageschrauben auf korrekte Toleranzen zu überprüfen.

Technische Daten

Identifikation

Dieses Lager wird von der Marke NTN (MPN 742.00.41) geliefert. GTIN 4547359353389 kann zur eindeutigen Identifikation beim Einkauf und in der Logistik verwendet werden.

Kompatible Fahrzeuge (Beispiele)

• Honda VTR 1000 SP1 (2000–2001)
• Honda VTR 1000 SP2 (2002–2006)
• Honda CBR 600 RR (2004–2006)
