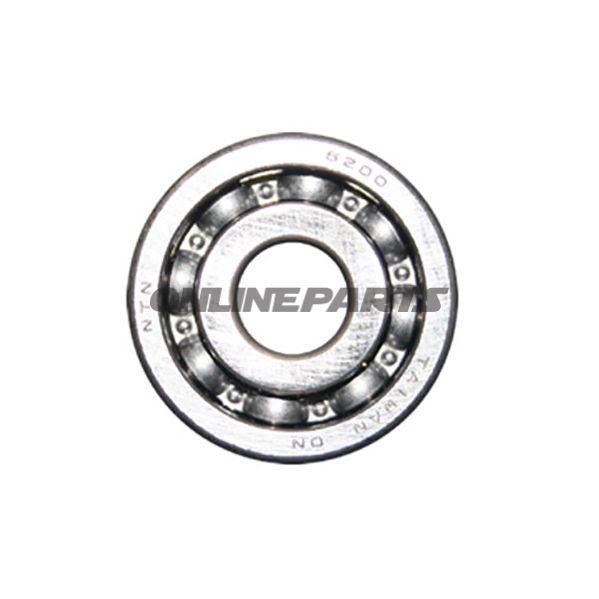

Kugellager 6200 C3 NTN

Kugellager 6200 C3 von NTN – offenes Modell für Wellen mit erhöhtem Spiel

Produkt: Kugellager 6200 C3 (NTN). Marke: NTN. MPN: 742.15.22. GTIN: 4547359553918.

Dies ist ein einfachreihiges Tieflauf-Kugellager der Baugröße 6200, ausgeführt ohne Dichtscheiben (offen), vorgesehen für Antriebs- und Wellenanwendungen, bei denen Schmierzugang vorhanden ist und geringe Reibung sowie eine präzise radiale Positionierung gefordert sind. Die Konstruktionsaufbau und Toleranzen des Lagers machen es geeignet für drehende Bauteile in Motorrädern, Getrieben, Radnaben und weiteren mechanischen Einheiten, in denen sowohl radiale Belastung als auch leichte axiale Belastung auftreten.

• Abmessungen: Innenmaß 10,00 mm, Außenmaß 30,00 mm, Breite 9,00 mm — Standardmaße der 6200‑Serie.
• Spiel/Spalt: Vergrößertes Spiel, angegeben als C3. Das bedeutet größeren inneren radialen Freiraum als normal, was thermischer Ausdehnung oder leicht exzentrischer Belastung entgegenkommt und das Risiko von Blockierern bei erhöhten Betriebstemperaturen oder engeren Toleranzen an der Welle reduziert.
• Dichtung: Offen (keine Dichtscheibe). Erfordert externes Schmieren (Fett oder Öl) und eignet sich dort, wo minimale Rollwiderstände gewünscht werden und Wartung möglich ist.

Material- und Fertigungsbemerkungen

NTN liefert Lager aus hochfestem Stahl mit Wärmebehandlung und Präzisionsschleifen der Laufbahnen und Kugeln, um gleichmäßigen Kontakt und lange Lebensdauer unter korrekter Schmierung zu erreichen. Oberflächenfinish und Wärmebehandlungsprozesse sind darauf ausgelegt, wiederholten Belastungszyklen und Mikrokontaktermüdung standzuhalten. Da das Modell offen ist, sind die Kontaktflächen direkt exponiert und abhängig von geeignetem Schmiermittel und Reinigungsgrad in der Anwendung.

Funktionale Vorteile in der Praxis

• Geringer Rollwiderstand und präzises Laufverhalten bei korrekter Montage und Schmierung.
• C3‑Spiel reduziert das Risiko des Blockierens bei Temperaturanstiegen oder Konstruktionen mit kleinem Montagedurchmesser.
• Offene Version ermöglicht Inspektion und Nachauftrag von Schmiermitteln, was in servicefreundlichen Konstruktionen vorteilhaft sein kann.

Anwendungsüberlegungen und Kompatibilität

• Geeignet für Achsen und Gehäuse, die für Standardmaße der 6200 ausgelegt sind. Prüfen Sie Achs- und Bohrungsdurchmesser sowie Montagespiel, um eine korrekte Vorpassung sicherzustellen.
• Aufgrund fehlender Dichtscheiben sollte das Lager nicht in Umgebungen mit starkem Verschmutzungsgrad, Wassereintritt oder dort eingesetzt werden, wo Wartungslosigkeit erwartet wird.
• Das C3‑Spiel stellt Anforderungen an die Montagebedingungen — bei sehr strengen Montageverhältnissen können effektive radiale Toleranzen beeinflusst werden.

Technische Daten (Übersicht)

Identifikation

Das Produkt ist mit NTN als Hersteller, MPN 742.15.22 und GTIN 4547359553918 gekennzeichnet, was beim Einkauf, der Ersatzteilidentifikation und der Serviceregistrierung in technischen Systemen hilfreich ist.

Beim Einbau: Reinigen Sie die Montagesflächen, verwenden Sie das korrekte Presswerkzeug, um radialen Belastungen am Ring beim Einsetzen zu vermeiden, und sorgen Sie für angemessene Schmierung gemäß den Richtlinien des Herstellers und der konkreten Anwendung.
