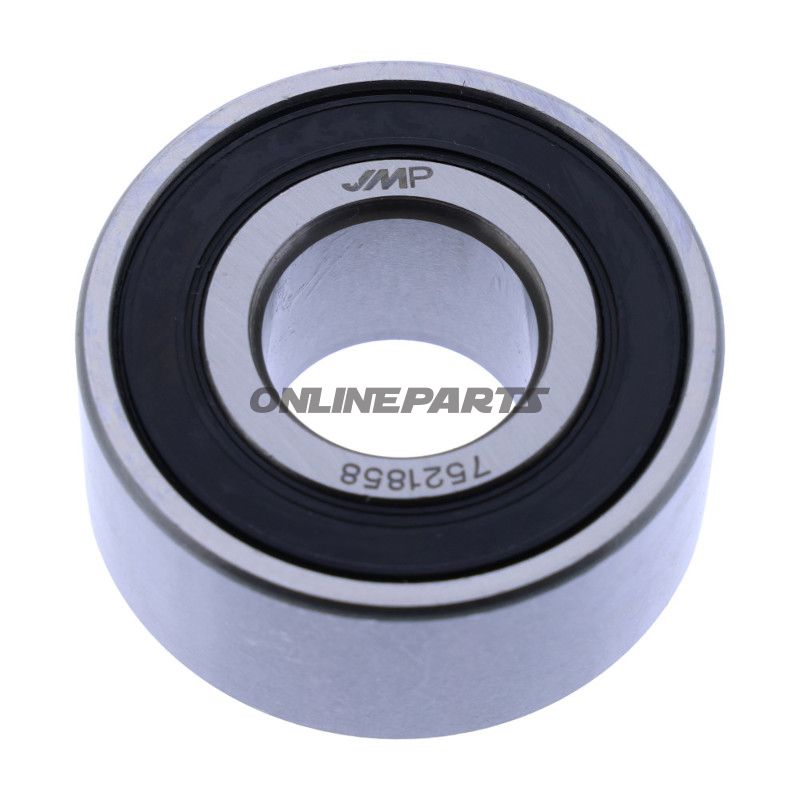

Kugellager JMP 5204 (20 x 47 x 20,6) — Lager für Motorradachsen und Antriebe
Produkt: Kugellager von JMP, Modell 5204 (äußerer Durchmesser 47 mm, innerer Durchmesser 20 mm, Breite 20,6 mm). Die Marke JMP ist mit MPN 752.18.58 und GTIN 4043981469783 angegeben.
Funktion und Platzierung
Das Kugellager 5204 wird als Rollen-/Kugellager-Einheit in Achsen- und Antriebsanordnungen verwendet, wo es radiale und begrenzte axiale Lasten trägt. Typische Platzierungen an einem Motorrad umfassen Radnaben, Getriebe- oder Kardananlagen sowie einige Antriebs- oder Getriebemontagen, wo eine kompakte Kugelringkonstruktion erforderlich ist, um eine Rotation mit geringer Reibung und präziser Zentrierung zu gewährleisten.
Material und Konstruktion
JMP-Kugellager werden typischerweise aus gehärtetem Lagerstahl mit präzisionsgefertigten Innen- und Außenringen sowie Stahl- oder Polymerseparator (abhängig von der Variante) hergestellt. Die gewählte Materialkombination gewährleistet eine gute Widerstandsfähigkeit gegen Druck und Verschleiß bei normalem Betrieb, während die Toleranzen Spiel begrenzen und eine gleichmäßige Rotation sicherstellen. Für eine korrekte Leistung muss das Lager gereinigt, richtig geschmiert und in passender Passform installiert werden, um vorzeitige Schäden zu vermeiden.
Wartung und technische Hinweise
- Bei der Montage: Überprüfen Sie die Toleranzen an Achse und Lagergehäuse, verwenden Sie geeignetes Presswerkzeug, um Kantenbelastungen auf den Ringen zu vermeiden.
- Schmierung: Tragen Sie das richtige Lager- oder Getriebeöl gemäß den Herstellerangaben auf; bei geschlossenen Varianten ist die interne Schmierung ab Werk versiegelt.
- Inspektion: Achten Sie auf Korrosion, lose Kugeln oder ungleichmäßige Rotation beim Handdrehen; Geräusch- und Reibungsänderungen deuten auf Verschleiß oder Kontamination hin.
- Auswechslung: Bei sichtbaren Schäden oder spürbarem Spiel sollte das Lager ausgetauscht werden. Achten Sie darauf, die identischen Abmessungen (20 x 47 x 20,6 mm) und den entsprechenden Lösungsgrad zu verwenden.
Kompatibilität und Fahrzeugtyp
Die aufgeführten kompatiblen Modelle sind überwiegend Honda-Touring- und Cruiser-/moderne Touring- sowie einige Offroad-Motorräder (CR-Serie) aus den späten 80er Jahren bis in die 2010er Jahre. Das gesamte Muster deutet auf die Verwendung in größeren Touring- und Cruiser-Motorrädern sowie einigen Crossover/Sport- und Offroad-Projekten hin, wo robuste Lager für Achsen- und Antriebsanordnungen erforderlich sind.
Passt unter anderem zu Honda GL 1500-, ST 1100/1300-, VT 750- und VTX-Serien sowie bestimmten CR- und NT-Modellen (ca. 1988–2017 für die angegebenen Modelle).
Verwendung im Touring/Cruiser- und Offroad-Kontext
An Touring- und Cruiser-Motorrädern ist das Lager relevant in Komponenten, die hohe kontinuierliche Belastungen über lange Strecken tragen müssen (z. B. Kardanwelle, Radnabe oder Getriebeachse). Hier trägt eine Präzisionskugel zu geringer Rollwiderstand und stabiler Antriebsstrangverhalten bei, was wichtig für das Vibrationsniveau und die Lagerlebensdauer ist. Für Offroad- oder Motocross-Anwendungen (CR-Modelle) sind Anforderungen an die Stoß- und Kontaminationsbeständigkeit gegeben; korrekte Montage und Dichtungen sind in dieser Anwendung besonders wichtig.
Verwandte Teile zur Überprüfung
Beim Austausch eines Kugellagers sollten Sie die Passflächen von Achse und Lagergehäuse, eventuelle Distanzscheiben und Dichtungen technisch überprüfen. Wenn das Lager in einer Radnabe oder einem Getriebegehäuse sitzt, wird empfohlen, die Dichtungen und die Schmierstoffversorgung zu überprüfen, da diese die Lebensdauer des Lagers beeinflussen.
Produktidentifikation
Dieses JMP-Lager wird unter MPN 752.18.58 geliefert und kann über GTIN 4043981469783 nachverfolgt werden. JMP ist als Hersteller angegeben und hilft bei der Identifizierung kompatibler Ersatzteile für Wartung und Reparatur.
Technisches Datenblatt
- Typ: Kugellager (radial)
- Abmessungen: 20 x 47 x 20,6 mm (innen x außen x Breite)
- Marke: JMP (MPN 752.18.58, GTIN 4043981469783)
Liste der kompatiblen Fahrzeuge (Beispiele)
- Honda GL 1500 / GL 1500 A / GL 1500 C / GL 1500 SE (1988–2003+)
- Honda ST 1100 / ST 1300 / ST 1100 A / ST 1300 A (1990–2010+)
- Honda VT 1100 C2 / VT 1100 C3 / VT 750 C / VT 750 CA / VT 750 C2 / VT 750 CS (1995–2016)
- Honda VTX 1300 / VTX 1800 (2001–2006)
- Honda NT 650 V / NT 700 V / NT 700 VA (1998–2016)
- Honda CR 250 R / CR 500 R (1989)
- Honda CTX 1300 A (2014–2016)
