KUGELL 6303 C4 NTN ALTN 7520662

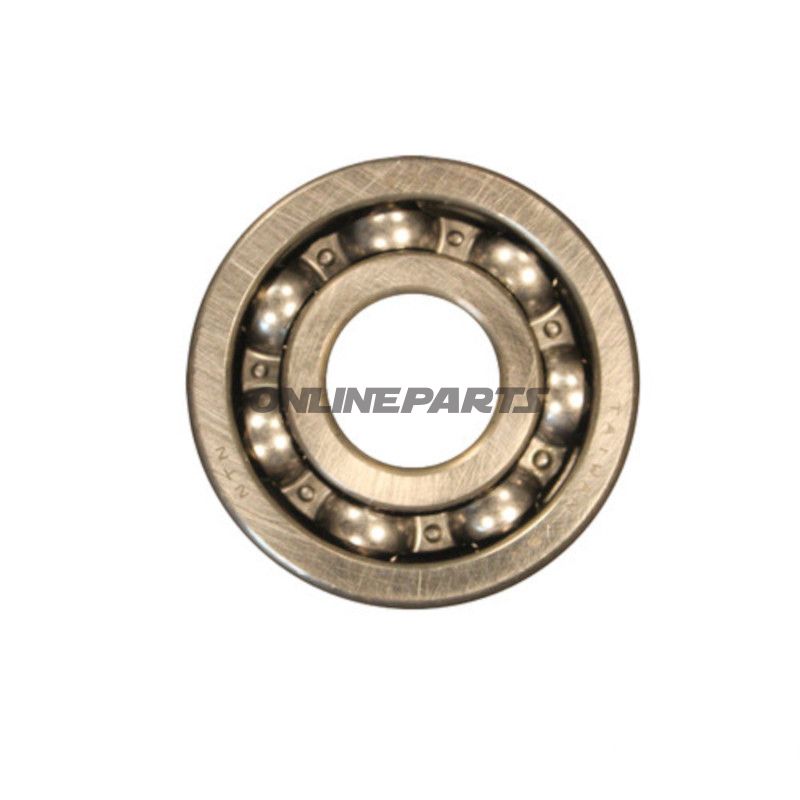

Rollenlager 6303C4 (NTN) — Kugellager für Achsen und Maschinenelemente

Produkt: Rollenlager 6303C4, alternative Referenz 7520662. Hersteller/Marke: NTN. MPN: 742.20.58. GTIN: 4547359382310.

Dieses Kugellager der Serie 6303C4 ist für radiale Belastung an rotierenden Achsen und Maschinenelementen bestimmt, bei denen stabiles Laufverhalten und Wärmemanagement wichtig sind. Das Lager wird typischerweise in Motorradgetrieben, Radnaben, Getrieben und anderen industriellen Wellenmontagen verwendet, bei denen Abmessungen und Toleranzen der Standard-6303-Serie genutzt werden.

• Funktion: Überträgt radiale und kombinierte radiale/leichte axiale Belastung zwischen drehenden und festen Teilen. Die Angabe C4 bedeutet größere Innendurchlass als normal, was Raum für Wärmeausdehnung oder geringere Verformung in der Montage ermöglicht und sicherstellt, dass das Laufspiel bei erhöhten Temperaturen oder leichten Ungenauigkeiten an der Welle/Haus nicht bindet.
• Materialien und Herstellung: NTN fertigt das Lager aus gehärtetem Chromstahl für Laufbahnen und Kugeln, typischerweise hochwertiger 52100-Typ Lagestahl, mit gepressten oder unterbrochenen Stahlabdeckungen/Abschirmungen je nach Ausführung. Die Materialwahl bietet gute Verschleißfestigkeit und dimensionsstabile Leistung unter normalen Betriebsbedingungen.
• Dichtungen und Schmierung: Standardausführungen werden als offen oder mit Abdeckungen/Dichtungen geliefert, je nach Variante; für Maschinenanwendungen wird geeigneter Schmierstoff (Fett oder Öl) entsprechend Betriebstemperatur und Geschwindigkeit empfohlen. Die C4-Klarung erfordert oft eine korrekte Schmiermengenführung, um das Spiel aufrechtzuerhalten und Überhitzung bei längerer Betriebsdauer zu verhindern.
• Kompatibilität: Dimensionsgemäß folgt die 6303-Norm, so kann das Lager andere 6303-Varianten mit entsprechendem Innen-/Außendurchmesser und Breite ersetzen, beachten Sie jedoch, dass die C4-Klarung vom Standard (normal) abweicht. Beim Austausch sicherstellen, dass Montage- Toleranzen und eventuelle Vorspannung mit der C4-Klarung kompatibel sind.

Technische Vorteile dieser Ausführung:

• Größeres Innenraumspiel (C4) reduziert das Risiko des Bindens bei Temperaturanstieg oder leichten Montagefehlern.
• NTN-Produktionsqualität sorgt für gleichbleibende Toleranzen und Oberflächenfinish, was Vibrationen und Geräusche im Antrieb reduziert.
• Hochwertiger Stahl erhöht Widerstand gegen Ermüdung und Verschleiß bei normal belasteten Achsen.

Anwendungstipps für Mechaniker:

• Prüfen Sie Gehäuse- und Achsdurchmesser sowie Montagehohlräume, um eine korrekte Passform mit C4-Spiel sicherzustellen.
• Wählen Sie Schmiermittel und Füllgrad nach Betriebstemperatur und Drehzahl; stellen Sie die richtige Schmierung nach der Montage wieder her.
• Vermeiden Sie Schlagbelastung beim Einbau — verwenden Sie Presse oder Wärme-/Kühltechniken statt Schlagwerkzeuge, um die Laufbahn und Kugeln zu schützen.
• Beim Austausch eines Lagerpaares prüfen Sie benachbarte Bauteile (Wälzlager, Dichtungen, Sitze) auf Abnutzung, um eine lange Lebensdauer sicherzustellen.

NTN als Marke ist sowohl im Produktnamen als auch als Herstellerangabe angegeben — MPN 742.20.58 kann zur Teileidentifikation bei Bestellungen verwendet werden, und GTIN 4547359382310 ist mit dieser spezifischen Variante für eindeutige Lager- und Logistikidentifikation verbunden.

Wenn Sie weitere technische Daten wünschen (präzise Innen-/Außendurchmesser, Breite, Belastungswerte oder Toleranzklasse), können diese aus Messreihen oder NTN-Technik-katalogen entnommen werden, da diese Beschreibung sich auf Funktion, Materialien und praktische Anwendung für Werkstätten und Techniker konzentriert.
