Kugelkopfkupplung Al-Ko Ak7e 750 Kgeckig

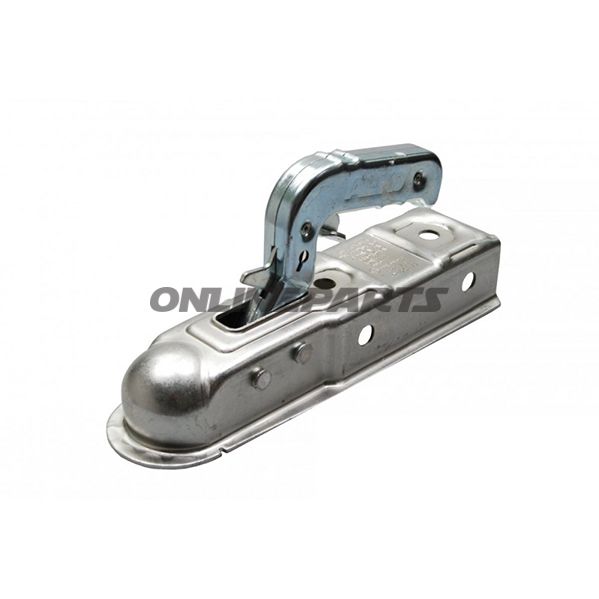

Kugelkopfkupplung 750 kg, AK7‑E für 60 mm quadratische Zugstange

Typ: Kugelkopfkupplung AK7‑E — geeignet für ungebremste einachlige Anhänger und zur Montage an einer quadratischen Zugstange von 60 mm.

Diese Kugelkopfkupplung (MPN: 338.57.70, GTIN: 1224743) ist aus Stahl gefertigt und so konzipiert, Anhänger und Zugfahrzeug sicher und mechanisch zu verbinden. Sie wird typischerweise bei kleineren Anhängern verwendet, bei denen die maximale Achslast 750 kg und die maximale vertikale (Stütz) Belastung 75 kg beträgt.

• Funktion: Die Kupplung umschließt die Zugöse Kugel und überträgt sowohl horizontale Zugkraft als auch vertikale Stützbelastung. Sie gewährleistet einen festen, mechanischen Kontakt zwischen Zugstange und Anhänger und ist für den Dauerbetrieb an ungebremsten, einachsigen Aufbaukonstruktionen ausgelegt.
• Material und Oberfläche: Das Hauptmaterial ist Stahl, gewählt für seine Festigkeit und Verschleißfestigkeit unter wechselnder Belastung. Der Stahl ermöglicht eine präzise Bearbeitung von Verriegelungs- und Montagedfunktionen. Die Oberflächenbehandlung kann je nach Ausführung des Lieferanten variieren; bei der Lieferung auf Korrosionsschutz prüfen.
• Abmessungen und Anschluss: Anschlussabstand (Bohrungen) beträgt 90 mm. Passt zur quadratischen Zugstange 60 mm. Vertikales Bohrloch (für Bolz/Pilot) beträgt 12,5 mm.
• Tragfähigkeit: Zuglast zulässig 750 kg und vertikale Belastung zulässig 75 kg — diese Werte geben die nominellen Grenzwerte für die korrekte Anwendung an und müssen im Einklang mit dem Rest der Anhänger-Konstruktion sowie lokalen Rechtsvorschriften berücksichtigt werden.

Kompatibilität und Montage

Die Kugelkopfkupplung ist für quadratische Zugstangen mit einem Querschnitt von 60 mm ausgelegt. Für eine korrekte und sichere Montage muss das Bohrloch der Zugstange 12,5 mm vertikal positioniert sein, und die Schrauben-/Sicherungsanordnung ist nach den Herstellerangaben auszuführen. Prüfen Sie die Rahmen- und Achslastkapazitäten des Anhängers, um sicherzustellen, dass die Kombination aus Kupplung und Anhänger die angegebenen Maximalbelastungen einhält.

Technische Vorteile und praktische Überlegungen

• Robuste Stahlkonstruktion, geeignet für mechanische Beanspruchung im täglichen Einsatz.
• Einfache mechanische Funktion ohne komplexe bewegliche Teile, wodurch der Wartungsaufwand reduziert wird.
• Standardisierte Abmessungen (60 mm Zugstange, 12,5 mm Bohrloch, 90 mm Anschluss) machen sie kompatibel mit vielen gängigen Anhänger-Konstruktionen.
• Wichtig, das richtige Anziehmoment der Montagebolzen sicherzustellen und korrekte Verriegelungs-/Sicherungselemente beim Einbau zu verwenden.

Sicherheit und Wartung

• Kontrollieren Sie regelmäßig den Zustand der Kupplung auf Risse, Verformungen oder Spiel in dem Verriegelungsmechanismus.
• Schmieren Sie bewegliche Teile bei Bedarf mit geeignetem Schmiermittel, um Korrosion zu vermeiden und eine leichte Bedienung zu gewährleisten.
• Kupplung bei sichtbaren Beschädigungen oder bei Überschreitung der spezifizierten Belastungswerte austauschen.

Produktidentifikation: MPN 338.57.70, GTIN 1224743. Kontaktieren Sie Ihren Ersatzteil-Lieferanten, wenn Sie weitere Dokumentation, Montageanleitungen oder Informationen zur Oberflächenbehandlung und Zertifizierung benötigen.
