Kugelkopfkupplung Al-Ko Ak351 60 Mm

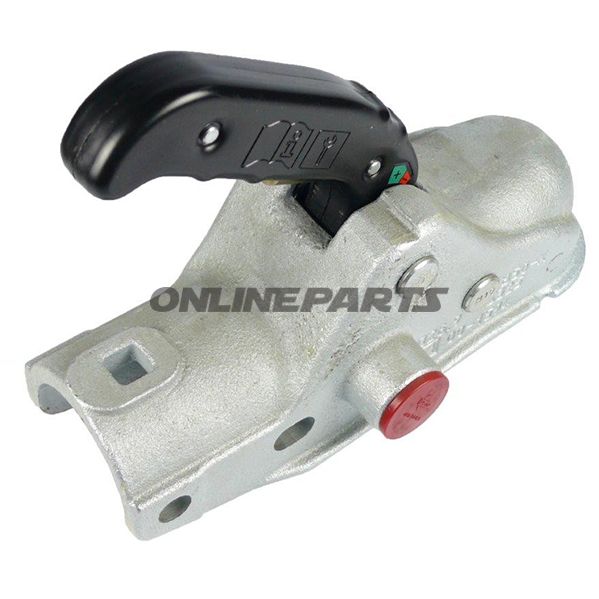

Kugelkopfkupplung 3500 kg AK351, 60 mm – für Anhängerkupplung

Diese Kugelkopfkupplung (Modell AK351) ist für die Befestigung von Anhängern am Zugfahrzeug mit Ø60 mm Kugelkopf ausgelegt. Das Produkt ist für Einsätze vorgesehen, bei denen eine hohe zulässige Achslast und Stützfähigkeit erforderlich sind, und es entspricht den technischen Daten der AK351-Ausführung mit Kugelkopf Ø60 mm.

Funktion

• Die primäre Funktion der Kugelkopfkupplung besteht darin, eine mechanische und verriegelbare Verbindung zwischen dem Kupplungshals des Anhängers und dem Kugelbolzen des Fahrzeugs/Zugfahrzeugs sicherzustellen. Die Kupplung überträgt sowohl vertikale Belastungen (Stütze) als auch horizontale Kräfte beim Fahren, Beschleunigen und Bremsen.
• Sie ist für eine schnelle Montage und Demontage am Anhänger ausgelegt und gewährleistet eine genaue Passform um den Ø60 mm Kugelkopf, wodurch Spiel reduziert und ungleichmäßige Belastungen vermieden werden.

Technische Daten

• Modell/MPN: 338.00.56
• GTIN: 1222636
• Ausführung: AK351, Kugel Ø 60 mm
• Zulässige Achslast: 3.500 kg
• Zulässige Stütze/vertikale Belastung: 350 kg
• Befestigungsbohrung: 16,2 mm
• Anschlusmaß (Hals): 54 mm

Werkstoffwahl und Eigenschaften

• Kugelkopfkupplungen dieser Bauart werden in der Regel aus gehärtetem und maschinell bearbeitetem Stahl hergestellt, um hohen Druck- und Zugbelastungen standzuhalten. Oberflächenbehandlung ( Verzinkung oder anderer Korrosionsschutz) wird typischerweise verwendet, um die Widerstandsfähigkeit gegenüber Witterungseinflüssen und Verschleiß zu verbessern.
• Gehärtete Innenteile und präzisionsgefräste Flächen sichern eine gleichmäßige Kontaktfläche um die Kugel, was lokale Belastungen reduziert und die Lebensdauer erhöht.
• Die Befestigungslöcher von 16,2 mm und die Halsabmessung von 54 mm sind auf Standardzubehör und Bolzen abgestimmt, die Mechaniker üblicherweise bei Montage und Wartung verwenden.

Kompatibilität und Anwendungsbereiche

• Entworfen für Anhänger und Wagen mit Kugelkopf Ø60 mm und Anwendungen, die bis zu 3.500 kg Achslast erfordern.
• Geeignet für sowohl gewerbliche als auch private Transporte, bei denen Tragfähigkeit und Stabilität hohe Anforderungen stellen – z. B. Pritschenwagen, Kippanhänger und größere Campinganhänger.
• Überprüfen Sie zawsze, dass der Kugelbolzendurchmesser, der Kupplungshals des Anhängers und die Abmessungen der Montageslochung vor der Montage übereinstimmen, um unnötigen Verschleiß oder Sicherheitsrisiken zu vermeiden.

Montage und Wartung

• Die Montage sollte von einem qualifizierten Mechaniker oder einer Person mit Erfahrung im Anhängerwesen durchgeführt werden. Verwenden Sie korrekte Bolzen, Momentwerte und ggf. eine Verriegelungsplatte gemäß den Anweisungen des Herstellers.
• Regelmäßige visuelle Inspektion auf Risse, Verformungen und Verschleiß an dem Verriegelungsmechanismus und an Kontaktflächen wird empfohlen. Schmierung der beweglichen Teile mit geeignetem Fett erhöht die Betriebssicherheit bei nassen oder korrosiven Bedingungen.

Produktidentifikation

Der gelieferten Artikel ist identifiziert mit MPN 338.00.56 und GTIN 1222636. Es wird in den ursprünglichen Beschreibungen von AL‑KO gesprochen; falls AL‑KO als Herkunftsmarke oder Kompatibilitätsreferenz relevant ist, sollte dies in Bezug auf Bestellung und Ersatzteilliste überprüft werden.

Kontaktieren Sie den technischen Service oder sehen Sie die Dokumentation des Herstellers für ggf. zusätzliche Toleranzen, Montageanweisungen oder Zulassungen, die speziell für Ihre Anwendung gelten.
