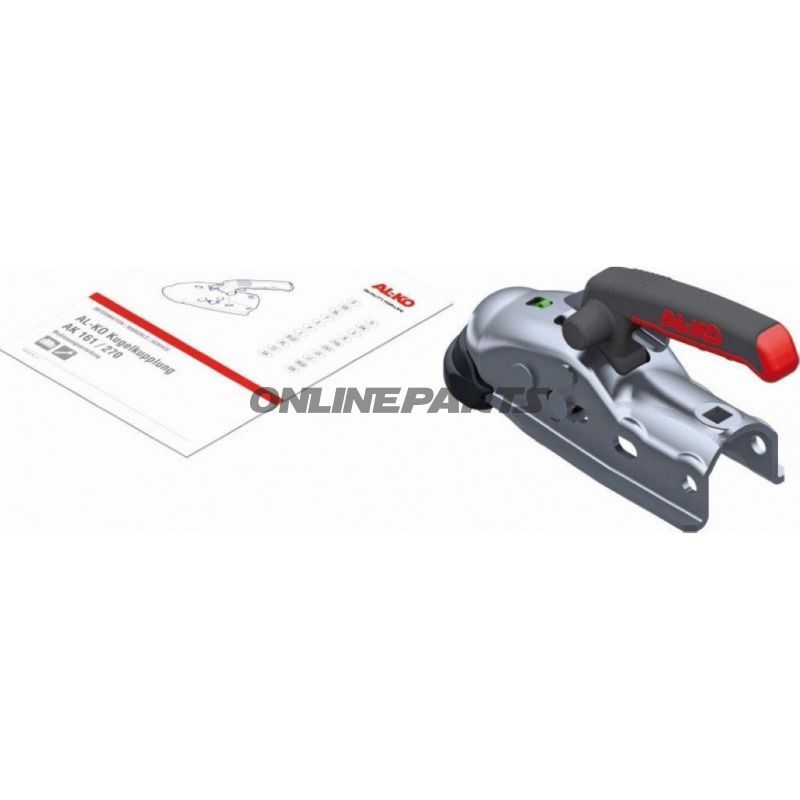

Kugelkopfkupplung Al-Ko Ak161/B

Kugelkupplung 1600 kg (AK161/B) Ø50 mm – zum Anhängerzug

Diese Kugelkupplung (Modell AK161/B, MPN 338.00.54, GTIN 1730219) ist eine mechanische Befestigungskomponente, die für die Montage an einem 50 mm Kugelanschluss des Anhängerzuges vorgesehen ist. Sie dient zur sicheren Verbindung zwischen dem Fahrzeug-Anhängerzug und dem Anhänger und ist für den normalen Betrieb innerhalb der angegebenen Belastungsgrenzen ausgelegt.

Funktion

• Primäre Funktion: Gewährleistet die mechanische Verbindung zwischen der Zugkugel des Anhängers und dem Anhänger, sodass Kräfte vom Fahrzeug korrekt auf den Anhänger übertragen werden beim Fahren, Abschleppen und Manövrieren.
• Belastungsdaten: Zulässige Achslast 1.600 kg und zulässige vertikale (Stütz)belastung 120 kg, was die maximalen Lastwerte angibt, die die Kupplung bei korrekter Montage und normalem Betrieb zu handhaben geeignet ist.
• Befestigung: Bohrungen Ø 12,5 mm für Bolzenbefestigung; Verbindungs-/Teilstärke 47/54 mm, relevant bei der Wahl einer Montagesplatte oder eines Adapters zwischen Kupplung und Anhängerrahmen.

Materialien und Bauweise

Produktdaten geben den Modelltyp aus der AL‑KO-Familie an (im Produkttext als AL‑KO-Kupplung bezeichnet). Typische Materialauswahlen für diese Art von Kugelkupplungen sind gehärteter Stahl für Kugelelement und Karrosserieteil sowie korrosionsschützende Oberflächenbehandlung (Galvanisierung oder Lackierung) an den Montagebauteilen. Diese Materialien kombinieren dimensionsstabile Festigkeit unter Last mit Verschleiß- und witterungsbeständiger Korrosionsresistenz. Da MPN und GTIN angegeben sind, können die genauen Material- und Beschichtungsdetails beim Hersteller oder Lieferanten für spezifische Korrosionsklasse und Festigkeitsbedarf verifiziert werden.

Kompatibilität und Montage

• Ausgelegt für Kugeldimension Ø50 mm — überprüfen Sie, ob das Gegenstücken-Achsauge bzw. Kugel dieselbe Durchmesser hat.
• Borehole Ø12,5 mm erfordert Bolzen und Muttern in entsprechender Festigkeitsklasse; wählen Sie Bolzen gemäß der Montageanleitung des Fahrzeugs und geltenden Sicherheitsstandards.
• Verbindungsmaße 47/54 mm geben Übertragungs- oder Adapterdimensionen zwischen Kupplung und Anhängerrahmen an; überprüfen Sie diese Maße an Ihrem Rahmen, um eine korrekte Passform ohne Spiel oder Spannungen sicherzustellen.
• Die Montage sollte von qualifiziertem Mechaniker oder gemäß Montageanleitung des Lieferanten erfolgen; Anzugsdrehmoment für Bolzen sowie regelmäßige Inspektionen (Bolzen, Spiel, Schmiernippel falls relevant) sollten befolgt werden für einen sicheren Betrieb.

Sicherheit und Anwendungsbeschränkungen

• Beachten Sie die angegebenen maximalen Belastungswerte (1.600 kg Achslast und 120 kg vertikale Belastung). Überschreiten Sie diese Werte nicht.
• Korrekte Befestigung und regelmäßige visuelle Inspektion sind notwendig, um Verschleiß, Verformung oder Korrosion zu identifizieren, die die Funktion beeinträchtigen könnten.
• Wenn das Gesamtgewicht oder das Nutzungsverhalten des Fahrzeugs oder Anhängers nahe an den Grenzwerten liegt, sollten Komponenten mit höherer Kapazität in Erwägung gezogen oder eine Empfehlung des Herstellers eingeholt werden.

Identifikation

>Das Produkt wird unter MPN 338.00.54 und GTIN 1730219 verkauft. In Produktdokumentationen und Ersatzteillisten kann es im Zusammenhang mit der AL‑KO‑Serie als AK161/B Ø50 mm erwähnt werden. Verwenden Sie MPN/GTIN bei Abfragen, um sicherzustellen, dass korrekte technische Daten, Montageanweisungen und ggf. aktualisierte Materialbeschreibungen vom Lieferanten eingeholt werden.

Hinweis: Obige Informationen basieren auf den angegebenen technischen Werten. Für konkrete Details zu Oberflächenbehandlung, Materialqualität und empfohlenen Montagemomenten konsultieren Sie bitte das technische Datenblatt des Herstellers.
